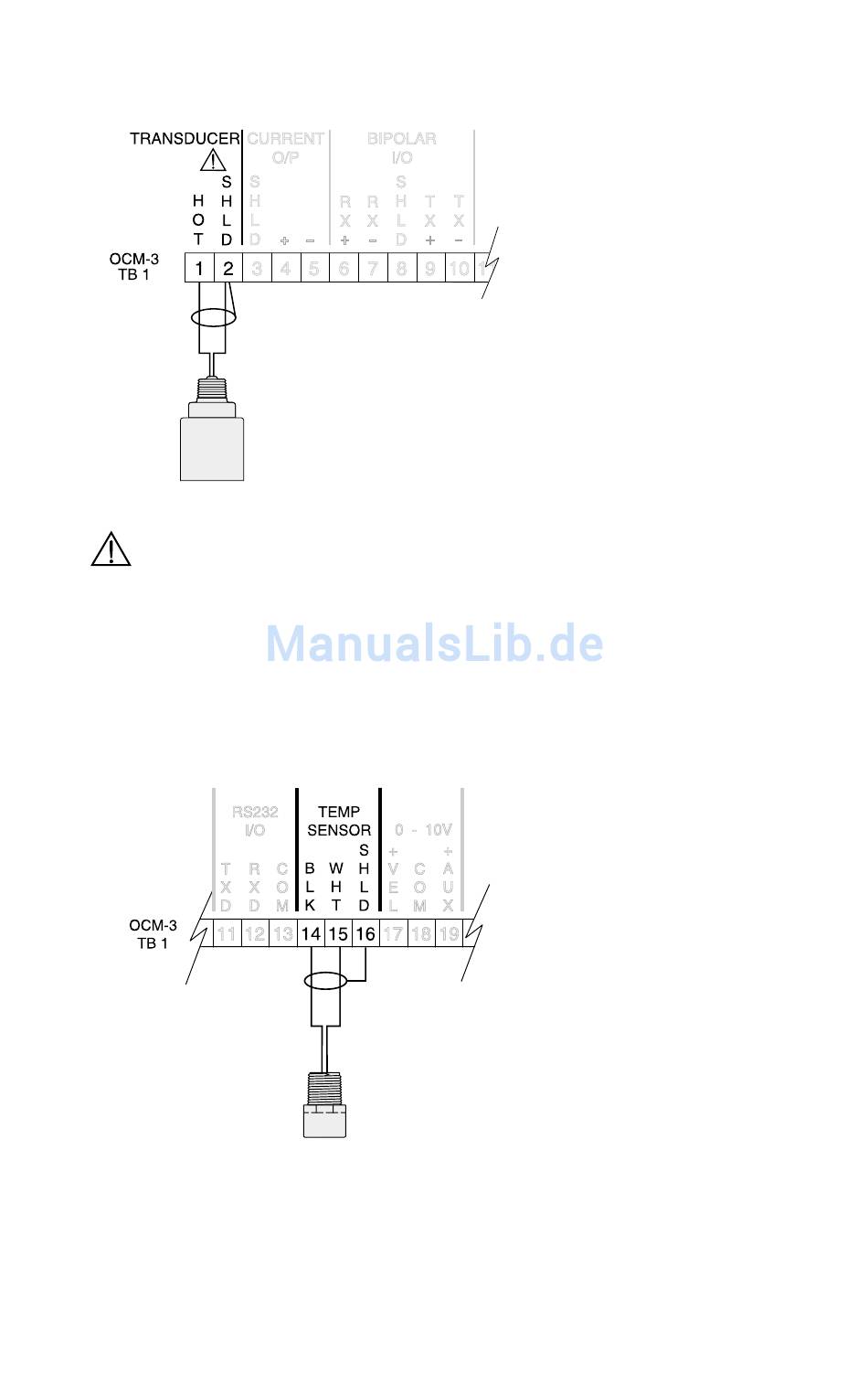

INSTALLATION DES SENSORS
Während des Betriebs liegt an den Sensorklemmen eine gefährliche
Spannung an.
Hinweis: Bei Einsatz eines XRS-5 Sensors mit dem OCM-3 ist der externe
Temperaturfühler TS-2 zu verwenden. Der integrierte Temperaturfühler des XRS-5
kann nicht verwendet werden.
INSTALLATION DES TEMPERATURFÜHLERS
Prinzipschaltung – Temperaturfühler
16
Prinzipschaltung – Ultraschallsensor
OCM III
Max. Kabellänge 183 m (600 ft),
RG-62U oder gleichwertiges
Kabel. Verlegung in geerdetem
Metallrohr, ohne andere Leitungen
(außer dem Kabel für den
Temperaturfühler).
Abschirmung nur am OCM-3
erden.
Abschirmung an Verbindungs-
stellen isolieren, um Erdschleifen
zu vermeiden.
Um gleichmäßige Temperatur-
schwankungen in der Luft zwischen
Sensor und Flüssigkeitsoberfläche
auszugleichen, ist ein Temperatur-
fühler an das OCM-3 anzuschließen.
Max. Kabellänge 183 m (600 ft), Typ
Belden 8760, 1 geschirmtes/verdrilltes
Paar, 18 AWG oder entsprechende
Größe.
Das Kabel des Messfühlers kann
zusammen mit dem Sensorkabel in
einem geerdeten Metallrohr verlegt
werden.
Abschirmung nur am OCM-3 erden.
7ML19981AB31
