ANSCHLUSS DER SPANNUNG
Das OCM-3 arbeitet mit einer Hilfsenergie von 100, 115, 200 oder 230 V AC, Auswahl
per SW1 Schalter (Platine B) und 9 bis 30 V DC.
Das OCM-3 arbeitet entweder mit Gleichspannung oder Wechselpannung, oder aber
mit beiden gleichzeitig. Steht sowohl Gleich- als auch Wechselspannung an, so
versorgt sich das OCM-3 normalerweise mit Wechselspannung. Bei einem Ausfall des
Wechselstroms geht das Gerät dann auf Gleichstrom über.
Die Geräte müssen durch eine 16A Sicherung oder einen
Leitungsschutzschalter kundenseitig abgesichert sein.
Ein Leitungsschutzschalter, der als solcher gekennzeichnet
ist, sollte in Anlagennähe und für den Bediener leicht erreichbar
Gemäß IEC 1010-1 Anhang H müssen Gleichstromklemmen von
einer Schutzkleinspannungsquelle (SELV) versorgt werden.
19

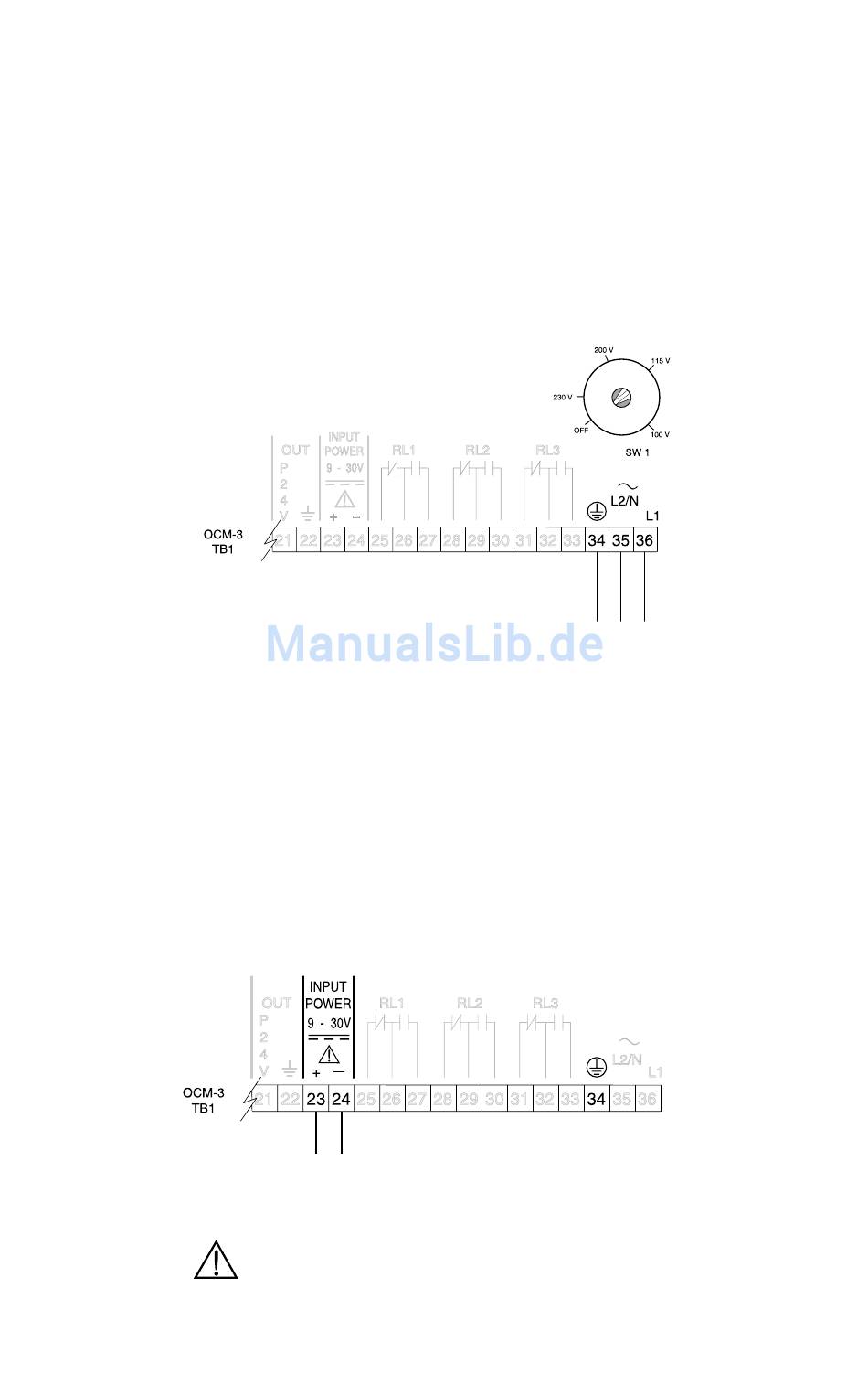

WECHSELSPANNUNG
angebracht sein.
GLEICHSPANNUNG
9 bis 30 Volt DC
Eingang
OCM III
100/115/200/230 V AC, 50/60 Hz,
Spannung über Schalter auf Platine B wählen
negativer DC Eingang
(TB1-24), geerdet (TB1-34)
*
* Schalter in Stellung
'OFF' abgebildet,
geeignete Spannung
wählen.
7ML19981AB31
