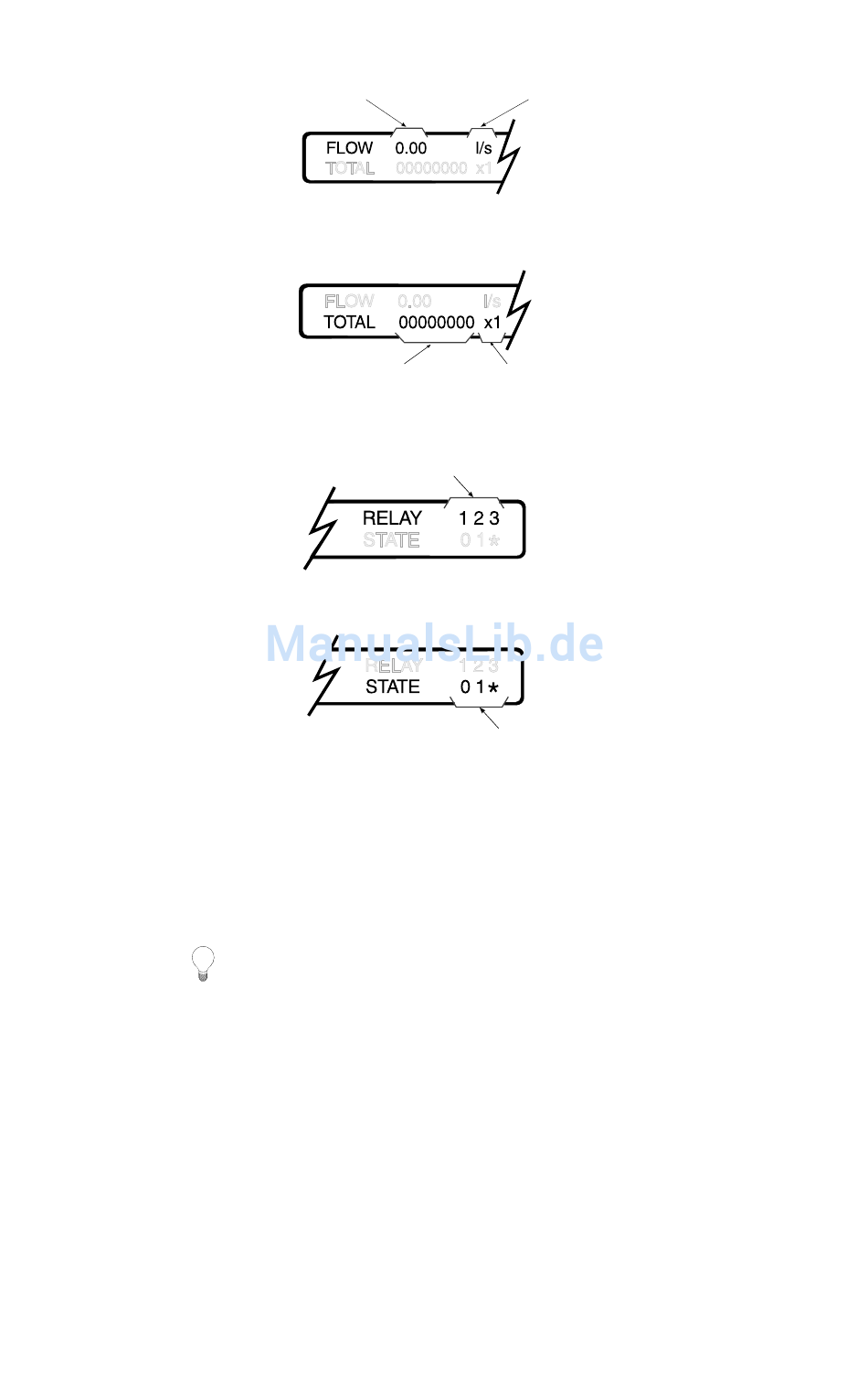

Durchflussmenge
Summierung
Relais / Kein Echo
Zustand
Um das Ablesen der Werte zu erleichtern, ist die Anzeige hintergrundbeleuchtet. Die
Beleuchtung kann programmiert werden (P14): normal ein / aus oder automatisch.
Bei der Auswahl 'automatisch' wird die Anzeige beleuchtet, sobald eine Taste
gedrückt wird. Sie erlischt nach 15 Sekunden, wenn keine Eingabe erfolgt.
Bei Batteriebetrieb ist 'aus' oder 'automatisch' zu wählen.
DÄMPFUNG
Das OCM-3 bietet zwei Dämpfungsfunktionen: für die Anzeige und den mA Ausgang.
Je höher der Dämpfungswert, desto langsamer die Reaktion. Die Einstellung ist so zu
wählen, dass eine zuverlässige Reaktion gewährleistet ist, ohne an Stabilität
einzubüßen.
Die Anzeigedämpfung, P13, betrifft nur den Durchflussmesswert im Feld 'Durchfluss
und Summierung', F2. Wählen Sie zwischen: Aus, Min, Mittel oder Max. Durchfluss-
abhängige Relaisfunktionen reagieren auf die gedämpften Anzeigewerte.
Die mA Ausgangsdämpfung, P27, betrifft die Reaktion des mA Ausgangs. Die Wert-
eingabe erfolgt in Sekunden, für 0 bis 100% des gewählten mA Bereichs (P26). Vom
Ausgang abhängige Anzeige- und Relaisfunktionen reagieren auf den gedämpften
Ausgangswert.
29
Durchfluss
Summe
Relaiskennzeichnung
Relaiszustand : 0 = abgefallen
OCM III
Einheit, P5
Multiplikator, P32
bei Echoverlust
blinkt abwechselnd
"KEIN ECHO" in der
Anzeige
1 = angezogen
* = Alarm (blinkende Anzeige)
7ML19981AB31
