BELIEBIGER QUERSCHNITT MIT GESCHWINDIGKEIT, P3 = 20
Dieser Parameter ist dann zu verwenden, wenn das Gerinne und/oder sein Durchfluss
nicht durch eine der vorgegebenen geometrischen Formen in P3 beschrieben werden
kann. Die Berechnungsverfahren absolut und ratiometrisch ergeben dieselben
Resultate.
Für die Linearisierungskurve sind die Koordinaten Überfallhöhe (A
(A
) für die Anzahl der Punkte (n, 4 bis 16) über den Durchflussbereich
ungerade
einzugeben. Der erste Punkt (A0,A1) befindet sich normalerweise am Nullpunkt der
Überfallhöhe und der letzte Punkt (A
Erforderliche 'U' Parameter *
U0 = Anzahl Datenpunkte
A
= Überfallhöhe
even
A
= Fläche
odd
*
siehe Technische Daten des Herstellers.
**
Berechnung durch OCM-3. Anzeige über 'U' Parameter möglich.

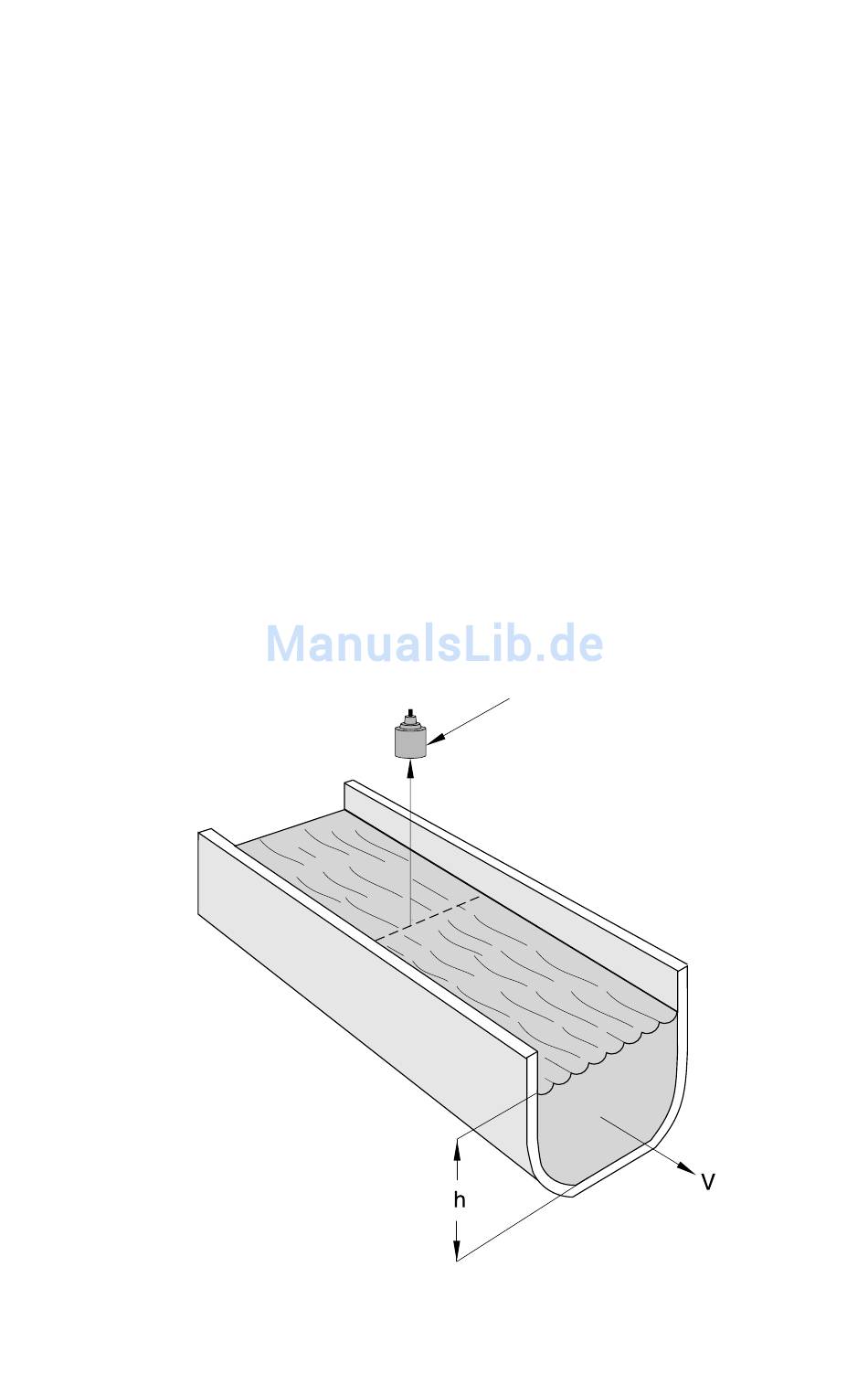

Bsp. Offenes Gerinne
* Der Mindestabstand des Sensors zur maximalen Überfallhöhe
entspricht dem Ausblendungsabstand, P47.
96
,A
) an der maximalen Überfallhöhe.
2n-2
2n-1
Berechnete 'U' Parameter **
(n, 4 bis 16)
OCM III
gerade
U1 = Fläche (h)
Sensor *
7ML19981AB31
) und Fläche
