Anschlüsse und Steckverbinder
Anschlüsse und Steckverbinder

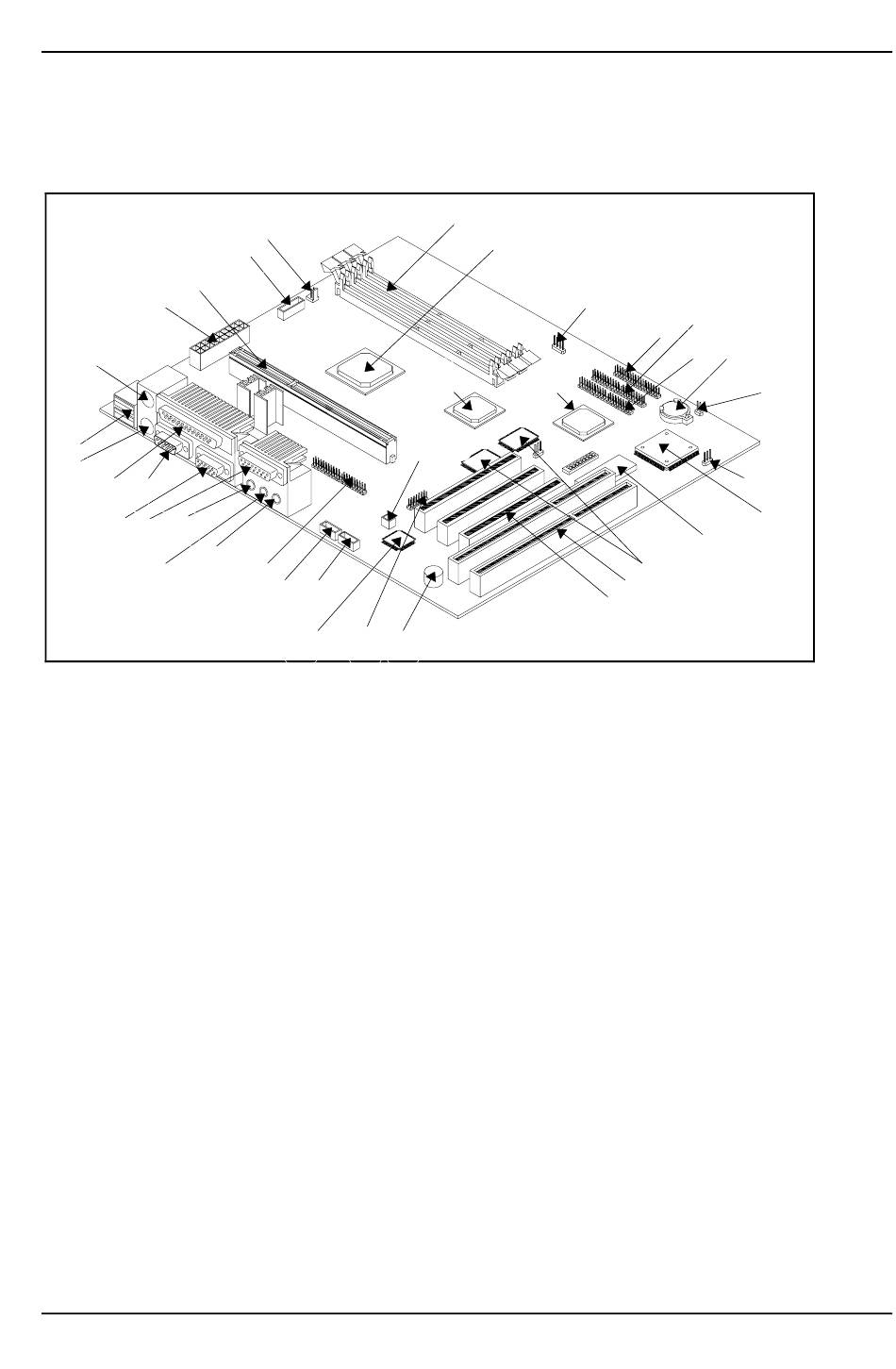

Bild 3 zeigt die Lage der wichtigsten Komponenten auf der Systembaugruppe.
3
2
1
34
33
32 31
30 29 28
26
27
Bild 3 Anschlüsse und Steckverbinder- Einige Komponenten und Steckverbinder müssen nicht auf
der Systembaugruppe vorhanden sein
1 = PS/2-Mausanschluß
2 = ATX-Stromversorgung
3 = Slot 1-Prozessorsteckplatz
4 = Lüfter
5 = Lüfter
6 = DIMM-Steckplätze
7 = Chip-Set-Controller
8 = LED Festplattenlaufwerk
9 = FDD Steckverbinder
10 = IDE-Laufwerke 3 und 4 (sekundär)
11 = IDE-Laufwerke 1 und 2 (primär)
12 = Batterie
13 = Ein-/Ausschalter
14 = LED Ein/Aus
15 = Ultra-I/O-Controller
16 = System-BIOS-Baustein
17 = Bildschirmspeicher (SGRAM)
18 = ISA-Steckplätze
19 = PCI-Steckplätze
A26361-K535-Z120-1-7419
5
4
25
24
23
22 21 20
6
7
35
36
37
20 = Summer
21 = Audio-Zusatz-Controller
22 = 3D-Audio-Controller
23 = CD Line-in-Steckverbinder
24 = Fax/Voice/Modem-Steckverbinder
25 = Feature-Steckverbinder
26 = Mikrofon
27 = Stereo Line-in
28 = Stereo Line-out
29 = Game/MIDI
30 = Serielle Schnittstelle COM2
31 = Serielle Schnittstelle COM1
32 = Parallele Schnittstelle
33 = PS/2-Mausanschluß
34 = USB-Anschlüsse
35 = 3-D Audio-Steckverbinder
36 = PCI-/ISA-Controller
37 = Modem ring-in
Systembaugruppe V66XA
8
9
10
11 12
14
16
17
18
19
13
15
Deutsch - 13
