Schritt 2: Die GNSS-Antenne installieren

Vorsicht: Die Abbildungen in diesem
Benutzerhandbuch dienen nur zu Ihrer
Information. Halten Sie den tatsächlichen Abstand
zwischen dem Antennenmontage-Metallrohr und
der Ladestation so lange wie möglich ein. Wenn
der Abstand zu gering ist, kann das von der
Ladestation erzeugte Hochfrequenzsignal den
Satellitensignalempfang stören.
Kontaktleiste

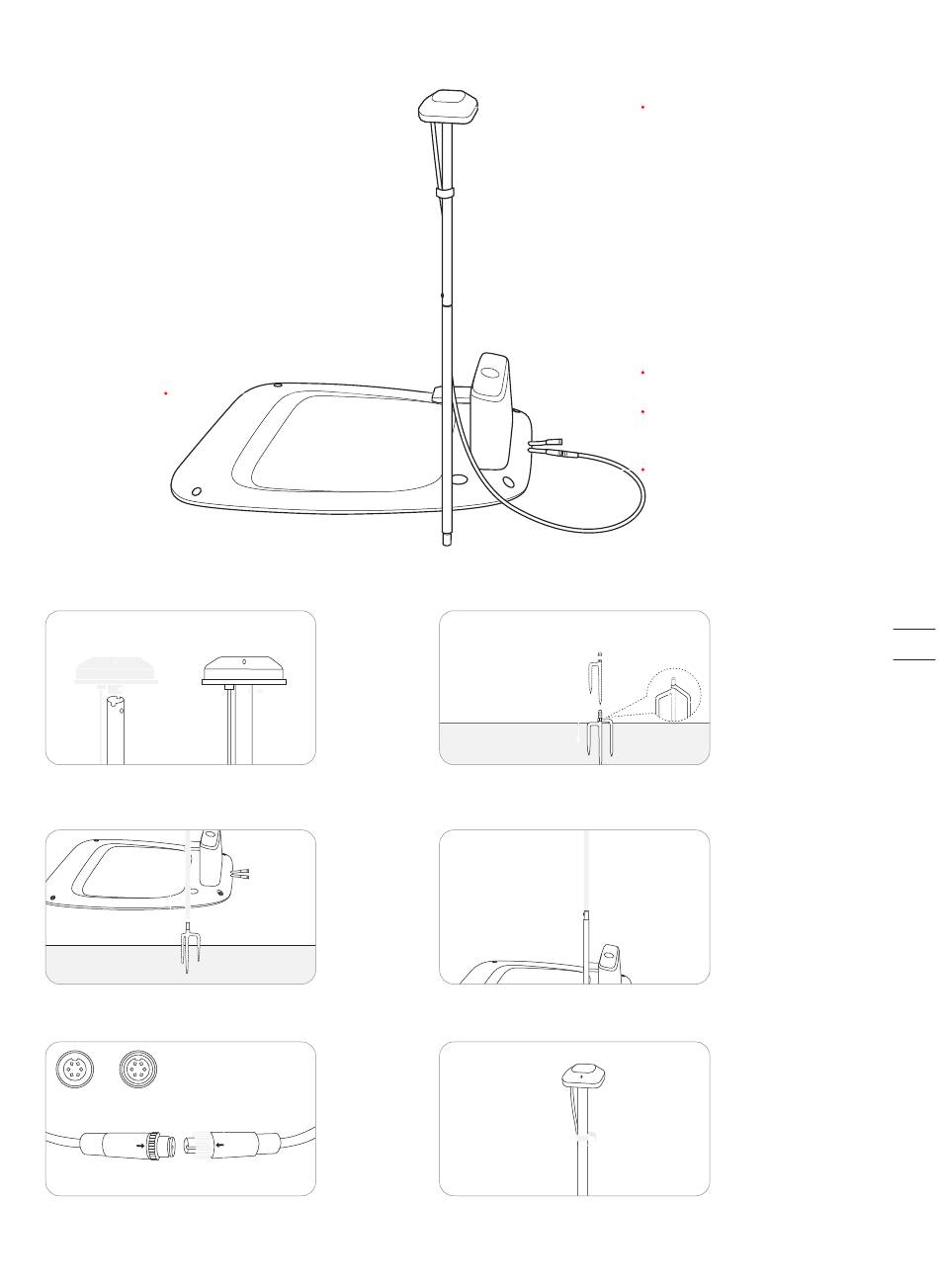

Befestigen Sie die GNSS-Antenne am Rohr.
Drehen Sie das erste Verlängerungsrohr
auf die Basisgabel.
2
Schließen Sie die GNSS-Antenne an die
Ladestation an.
A B
Ziehen Sie die Muttern fest, um zu verhindern,
dass Wasser eindringt.
Klappen Sie die Basisgabel auf und stecken Sie ihn in den Boden.
Schieben Sie das Rohr mit der Antenne hinein.
Befestigen Sie das Kabel mit dem mitgelieferten
Klettband am Mast.
Um das Satellitensignal zu gewährleisten,
legen Sie NICHTS auf die Antenne.
GNSS-Antenne
LED-Anzeige
Schnittstelle für Stromversorgung
Antennenschnittstelle
Um sicherzustellen, dass
die Antenne nach
Abschluss der Installation
stabil mit der Ladestation
verbunden werden kann,
stecken Sie bitte die
Basisgabel vollständig in
den Boden.
