Segway Navimow Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Navimow:
- Schnellstartanleitung (8 Seiten) ,
- Bedienungsanleitung (17 Seiten)
Verwandte Anleitungen für Segway Navimow
Inhaltszusammenfassung für Segway Navimow

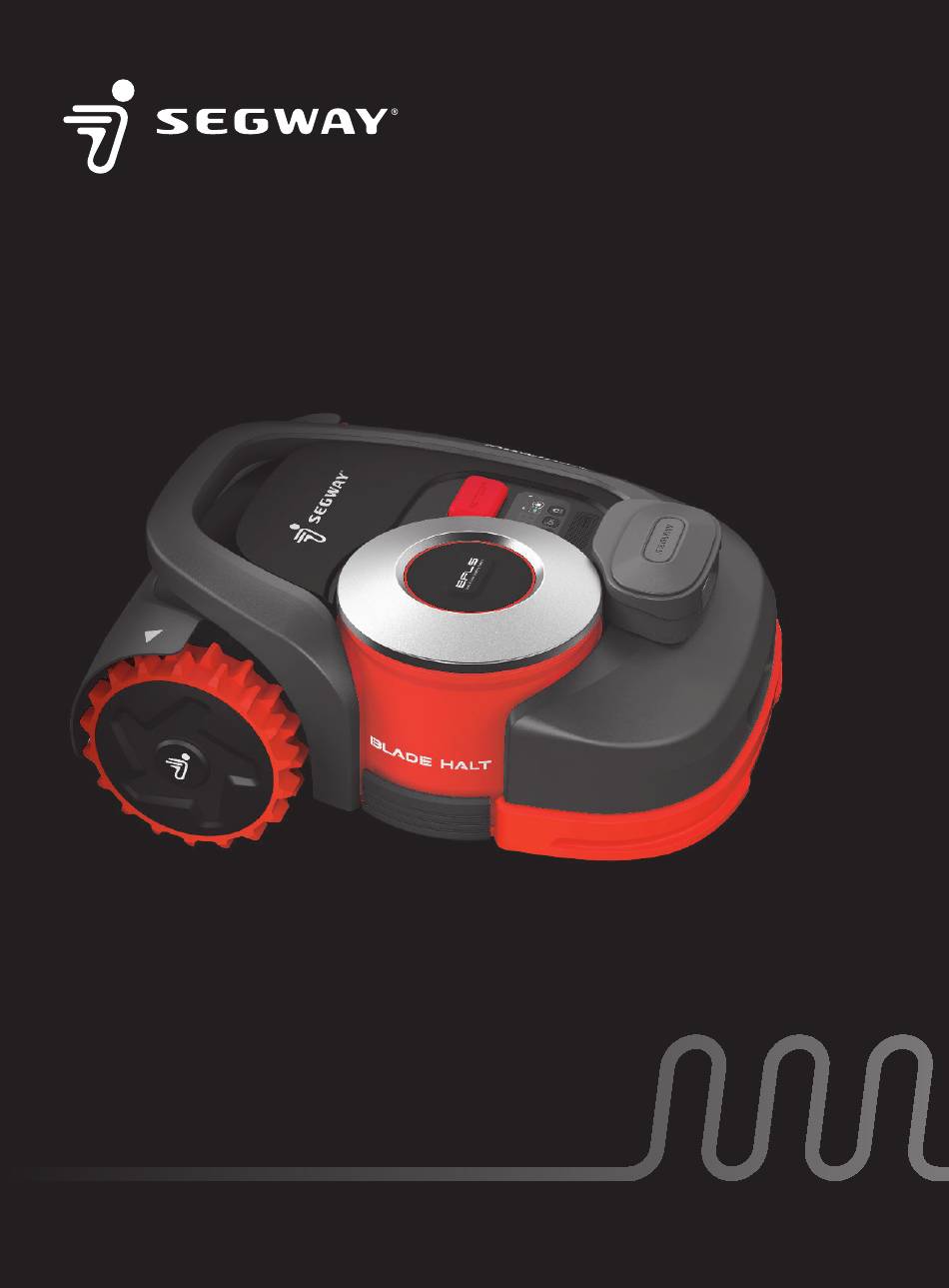

- Seite 1 Navimow enutzerhandbuch Lesen Sie das Benutzerhandbuch vor dem Gebrauch sorgfältig durch. Stellen Sie sicher, dass Sie alle Anweisungen und Sicherheitswarnhinweise verstehen. Version 2.1 13.04.2023...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Navimow Übersicht 1.1 Einleitung 1.2 Sicherheitswarnhinweis 1.3 Was ist im Karton? 1.4 Teile und Funktionen 1.5 Symbole und Aufkleber 1.6 So funktioniert EFLS 1.7 So wählt man ein Modell aus 1.8 Technische Daten 2. Einrichtung und Kartierung 2.1 Vor dem Start 2.2 Installieren der Ladestation und Antenne... -
Seite 3: Willkommen
Willkommen Vielen Dank, dass Sie sich für Navimow entschieden haben! Mit dem exakten Lokalisierungssystem (Exact Fusion Locating System, EFLS) und hervorragenden Traversiermöglichkeiten kann Navimow Rasenflächen aller Art bearbeiten. Es werden keine Begrenzungsdraht benötigt und er ist dank intelligenter App-Konnektivität und des intuitiven Bedienfelds sehr einfach zu bedienen. -
Seite 4: Navimow Übersicht
Position aus fortgesetzt, an der es aufgehört hat. Navimow-App Die Navimow-App ist ein wichtiger Bestandteil des Navimow-Systems. Sie können der interaktiven Anleitung folgen, die über die App angezeigt wird, um die Systeminstallation abzuschließen und den Arbeitsbereich einzurichten. Sie können die App auch verwenden, um die Einstellungen des Mähroboters anzupassen, den Arbeitsbereich zu verwalten, den Arbeitsstatus des... -
Seite 5: Sicherheitswarnhinweis
Gefahren verantwortlich, die anderen Personen auf seinem Grundstück zustoßen. 3) Navimow verfügt über viele integrierte Sicherheitssensoren, es bestehen jedoch weiterhin Sicherheitsrisiken. Legen Sie eine Mähzeit fest, in der sich keine Personen oder Haustiere auf dem Rasen befinden. Informieren Sie die Nachbarn über die Risiken für Unfälle oder Gefährdungen. - Seite 6 Sichere Verwendung: • Betreiben Sie den Mähroboter NICHT außerhalb der Temperaturgrenzen: 0–50 °C (32–122 °F), da niedrige / hohe Temperaturen die Mähroboterleistung verringern und sogar zu Unfällen führen können. • Stellen Sie KEINE Gegenstände auf den Mähroboter oder die Ladestation. •...
-
Seite 7: Was Ist Im Karton
1.3 Was ist im Karton? Wenn Teile fehlen oder defekt sind, wenden Sie sich bitte an den Kundendienst. Wir empfehlen, die Verpackung für den zukünftigen Transport und Versand aufzubewahren. • Navimow Ultraschallsensor *Für H3000E Haken zur Befestigung des Netzteil Verlängerungskabel Verlängerungskabels... -
Seite 8: Teile Und Funktionen
GNSS-Antenne im Mäher, um die Positionierungsgenauigkeit zu verbessern. Siehe 1.6 So funktioniert EFLS. • Ultraschallsensor: Bestimmte Modelle sind mit einem Ultraschallsensor ausgestattet, der Hindernisse erkennen und Kollisionen vermeiden kann. Der Sensor ist auch separat erhältlich und kann bei allen Navimow-Modellen installiert werden. Fragen Sie Ihren Händler nach Einzelheiten. -
Seite 9: Ansicht Von Unten
HINWEIS: Wenn die GNSS-Antenne aufgrund der umliegenden Gebäude oder Bäume ein schlechtes Signal hat, funktioniert der Mähroboter nicht ordnungsgemäß. Sie müssen einen besseren Platz für die Antenne finden, bis die LED-Anzeige grün/ blau wird. Wenn kein geeigneter Platz gefunden werden kann, empfiehlt Segway den Kauf des Antennenverlängerungssatzs für die Dach- / Wandinstallation. -
Seite 10: Symbole Und Aufkleber
1.5 Symbole und Aufkleber Prüfen Sie die Symbole auf dem Produkt und den Aufklebern sorgfältig und verstehen sie deren Bedeutung: WARNHINWEIS: Lesen Sie vor WARNHINWEIS: Berühren Inbetriebnahme der Maschine Sie die rotierenden die Bedienungsanleitung. Messerklingen nicht. WARNHINWEIS: Halten Sie WARNHINWEIS: Fahren Sie während des Betriebs einen nicht auf der Maschine. -
Seite 11: So Funktioniert Efls
Mährobotergebnis zu erzielen und die Arbeitseffizienz des Mähroboters zu maximieren. Die Multisensor-Datenfusion verbessert die Anwendbarkeit von EFLS auf komplexe Umgebungen, aber ernsthafte Satellitensignalprobleme werden den normalen Betrieb von Navimow immer noch stark beeinträchtigen. Im Folgenden sind die wichtigsten Fälle von Satellitensignalproblemen aufgeführt: •... -
Seite 12: So Wählt Man Ein Modell Aus
Wir haben eine Checkliste mit Fragen zu Rasenformen, Häusern, Bäumen und anderen Objekten im Garten erstellt. Wenn Sie die Checkliste ausgefüllt haben, können Sie besser einschätzen, ob Navimow für Ihren Garten geeignet ist, und erhalten einen Kaufvorschlag. Zur Vervollständigung der Checkliste, besuchen Sie https://navimow.segway.com/checklist. -
Seite 13: So Wählen Sie Ein Navimow-Modell Für Ihren Garten Aus
So wählen Sie ein Navimow-Modell für Ihren Garten aus Die Ladezeit und die Betriebseffizienz sind für jedes Modell unterschiedlich. Anhand der folgenden Tabelle können Sie ein passendes Modell entsprechend Ihrer Rasengröße und den zu erwartenden Betriebszeiten auswählen. Z.B. Das Modell H500E kann einen Rasen mit 500 m in ca. -
Seite 14: Technische Daten
1.8 Technische Daten H500E H800E H1500E H3000E Produktname Navimow Marke Segway Maße: 603 × 468 × 264 mm ( 23,7 × 18,4 × 10,4 Zoll) Grundlegende Länge × Breite × Höhe Informationen Nettogewicht 16,3 kg (35,93 lbs) 16,6 kg (36,59 lbs) - Seite 15 H3000E H500E H800E H1500E Eingangsspannung 32 V DC Eingangsstrom 2,5 A MAX Ladestation Ausgangsspannung 25,2 V DC Ausgangsstrom 2,5 A Anzeige Omnidirektionalrad mit eingebautem Hall-Sensor Vorderrad Gummireifen mit Radnabenmotor Hinterrad IMU-Sensor, IMU-Sensor, Weitere Merkmale BladeHalt-Sensor, BladeHalt-Sensor, Stoßsensor, Ultraschallsensor, Sensoren Hebesensor, Stoßsensor, Hebesensor, Regensensor, Regensensor, Rad-Encoder...
-
Seite 16: Einrichtung Und Kartierung
QR-Code, um die Navimow-App herunterzuladen. Alternativ gehen Sie in den Google Play Store (Android) oder den Apple App Store (iOS) und suchen Sie nach „Navimow“. Nachdem Sie die App installiert haben, registrieren Sie sich bitte und melden Sie sich an. -
Seite 17: Installieren Der Ladestation Und Antenne
2.2 Installieren der Ladestation und Antenne Schritt 1: Finden Sie einen guten Platz Installieren Sie die Ladestation auf einer weichen und ebenen Oberfläche. Wenn sie draußen platziert wird, sollte die Ladestation auf demselben Niveau wie der Rasen gehalten werden. Um sicherzustellen, dass die Antenne gute Satellitensignale empfangen kann, wählen Sie bitte einen geeigneten Standort für die Installation der Ladestation und der Antenne: 1. - Seite 18 Wenn Sie keinen geeigneten Standort am Boden finden, sollten Sie das Antennenverlängerungssatz (separat erhältlich) verwenden, um die Antenne auf einem Dach oder einer Wand für ein besseres Satellitensignal zu montieren. Siehe Antennenverlängerungssatz in 3.10 Zubehör (optional) für weitere Informationen. 1. Wenn Sie das Antennenverlängerungssatz installieren, stellen Sie bitte sicher, dass die Antenne nach oben zeigt und nicht durch Blätter, Schornsteine und andere Einrichtungen blockiert wird, so dass die Antenne einen freien Bereich von mehr als 110°...
-
Seite 19: Schritt 2: Die Gnss-Antenne Installieren
Schritt 2: Die GNSS-Antenne installieren GNSS-Antenne Vorsicht: Die Abbildungen in diesem Benutzerhandbuch dienen nur zu Ihrer Information. Halten Sie den tatsächlichen Abstand zwischen dem Antennenmontage-Metallrohr und der Ladestation so lange wie möglich ein. Wenn der Abstand zu gering ist, kann das von der Ladestation erzeugte Hochfrequenzsignal den Satellitensignalempfang stören. -
Seite 20: Schritt 3: Überprüfen Sie Das Satellitensignal
Schritt 3: Überprüfen Sie das Satellitensignal Schließen Sie das Verlängerungskabel an das Netzteil an. • Richten Sie die Kerbe am Verlängerungskabel (A) mit der • Nut am Netzteilstecker (B) aus. Drehen Sie die Muttern, bis sie ineinander verriegelt sind. Schließen Sie das Verlängerungskabel und die Stecken Sie den Netzstecker in eine geeignete Steckdose. -
Seite 21: Aufladen Und Aktivieren Des Mähers
2.3 Aufladen und Aktivieren des Mähers Aufladen Erstmaliges Aufladen: Ein neuer Mähroboter kann nach langer Lagerung einen schwachen Akku haben. Laden Sie den Mähroboter vor dem ersten Gebrauch vollständig auf. Stellen Sie den Mähroboter in die Ladestation. Vergewissern Sie sich, dass der Ladestreifen am Mähroboter und die Kontaktleiste an der Ladestation in Kontakt sind. - Seite 22 Automatisches Laden: Nach dem Einrichten der virtuellen Begrenzung kehrt der Mähroboter zur Ladestation zurück, wenn die Mähaufgabe abgeschlossen oder der Akkuladestand niedrig ist (<10 %). Sie können während des Mähvorgangs die Taste HOME und dann OK drücken, um dem Mähroboter zu befehlen, zur Ladestation zurückzukehren. Platzierung des Netzteils: •...
-
Seite 23: Aktivieren Des Mähroboters
Sichern Sie die Ladestation mit den mitgelieferten Nägeln und sichern Sie das Verlängerungskabel. Aktualisieren Sie den Mähroboter auf die neueste Firmware Um den Navimow vor der Verwendung vollständig nutzen zu können, aktualisieren Sie bitte auf die neueste Firmware. Aktualisiereung: Halten Sie nach der Aktivierung des Geräts die Netzwerkverbindung aufrecht, folgen Sie den Anweisungen im Pop-up-Fenster und warten Sie 10-15 Minuten, bis die Aktualisierung des Geräts automatisch abgeschlossen ist. -
Seite 24: Einrichten Des Arbeitsbereichs
2.4 Einrichten des Arbeitsbereichs Folgen Sie den Anweisungen in der App und steuern Sie den Mähroboter fern, um den Arbeitsbereich zu erstellen (im Handbuch als Karte bezeichnet). Der Mähroboter wird sein Bewegungsmuster innerhalb der Karte intelligent festlegen. Begrenzung Sperrzone Übergang •... -
Seite 25: Schritt 1: Kartierung Der Begrenzung
Hinweis: Wenn sich der Mähroboter im gesperrten Status befindet, müssen Sie den PIN-Code eingeben, bevor Sie den Mähroboter bedienen können. Der Standardcode lautet 0000 und kann über die Navimow-App zurückgesetzt werden. Siehe 3.1 Anzeige und Steuerung am Mäher. E I N... - Seite 26 • Richtung: Stellen Sie sicher, dass die rechte Seite des Mähroboters (wenn der Mähroboter sich vorwärts bewegt) der Begrenzung zugewandt ist, damit der Mähroboter so nah wie möglich an der Begrenzung schneiden kann. • Neigung:Auch wenn der Mähroboter Neigungen bis zu 45 % innerhalb des Rasens durchqueren kann, stellen Sie sicher, dass die Neigung entlang der Kante 10 % nicht überschreitet.
-
Seite 27: Schritt 3: Erstellen Sie Einen Übergang Zum Verbinden Separater Bereiche
Schritt 4: Anpassen der Karte Jetzt können Sie Teile der Karte in der Navimow-App anpassen, anstatt sie erneut zu erstellen. Gehen Sie zu Einstellungen>MÄHROBOTER> Kartenverwaltung>Bearbeiten, tippen Sie auf eine Begrenzung oder Sperrzone und tippen Sie danach auf das Symbol zum Editieren. -
Seite 28: Testlauf
Ladestation zu verlegen, die Karte erneut festzulegen und dann noch einmal zu testen. Holen Sie sich bei Bedarf Hilfe von professionellen Technikern. Wenden Sie sich an Ihren nächstgelegenen Händler, um das Problem zu lösen. Sie können auch eine E-Mail an unseren Kundendienst senden. E-Mail-Adresse: support-navimow@rlm.segway.com... -
Seite 29: Tägliche Nutzung
3. Tägliche Nutzung 3.1 Anzeige und Steuerung am Mäher Das Display zeigt verschiedene Zustände des Mähroboters an und die Bedientasten können für die grundlegenden Funktionen verwendet werden: Ein- und Ausschalten der Maschine, Mähen starten, zur Ladestation zurückkehren, PIN-Code eingeben, um die Maschine zu entsperren, Not-Aus, usw. STOP-Taste WLAN Mobilfunkdaten... -
Seite 30: Steuerung
So geben Sie den PIN-Code ein Drücken Sie MOW/HOME, um die Nummer zu erhöhen/ zu verringern, und drücken Sie OK, um den Code zu bestätigen. Hinweis: Der Standardcode ist 0000, und Sie können in der Navimow-App zu Einstellungen>MÄHROBOTER>PIN-Code zurücksetzen gehen, um den Code zurückzusetzen. -
Seite 31: Lichtsignale
3.2 Lichtsignale Der Navimow hat spezifische Lichteffekte, die Sie daran erinnern, auf den Zustand des Mähroboters zu achten. Umgebungslichtsignale des Mähroboters Farbe und Bedeutung des Umgebungslichts: Pulsierendes Blau Mähen Blau blinkend Das Satellitensignal ist schwach, aber ausreichend gut. Durchgehend blau Normaler Arbeitsstatus. -
Seite 32: Lichtsignale Der Ladestation
Lichtsignale der Ladestation Farbe und Bedeutung der LED-Anzeige der Ladestation Durchgehend blau Satellitensignal stark, der Mähroboter befindet sich nicht in der Ladestation. Durchgehend grün Der Mähroboter befindet sich in der Ladestation und ist voll aufgeladen. Pulsierendes Grün Mähroboter wird aufgeladen. Durchgehend gelb Satellitensignal schwach, der Mähroboter befindet sich nicht in der Ladestation. -
Seite 33: Mähen
Weges durch einen Algorithmus für maximale Effizienz. Um ein optimales Mährobotergebnis zu erzielen, dreht sich das Mähpfadmuster bei jeder neuen Mähaufgabe in einem bestimmten Winkel. Daher hinterlässt Navimow keine Abdrücke auf dem Rasen. HINWEIS: 1. Bevor Sie zum ersten Mal mähen, schneiden Sie bitte Ihren Rasen auf eine Höhe von maximal 6 cm. - Seite 34 Fahren Sie mit dem Mähen fort, indem Sie in der App auf die MOW-Taste tippen oder die MOW- und dann die OK-Taste auf dem Bedienfeld drücken. HOME HINWEIS: Wenn eine geplante Mähaufgabe unterbrochen und später wieder aufgenommen wird, hält sich Navimow weiterhin an den voreingestellten Zeitplan. Zurückkehren zur Ladestation Leiten Sie den Mähroboter zurück zur Ladestation in der App oder drücken Sie die HOME- und dann die OK-Taste am Mähroboter.
-
Seite 35: Navimow-App
3. Schalten Sie die Bluetooth-Funktion Ihres Telefons ein und stellen Sie sicher, dass Ihr Telefon über eine Netzwerkverbindung verfügt HINWEISE: 1. Wenn Sie über andere Dienste von Segway-Ninebot ein Konto registriert haben, können Sie sich in der Navimow-App mit dem Konto anmelden und umgekehrt. - Seite 36 Um die Signalverteilung der neu erstellten Karte zu überprüfen, müssen Sie in der Navimow-App auf das Signal-Symbol in der oberen rechten Ecke tippen. Sie können auch auf „Wie überprüfe ich dies?“ tippen, um weitere Hinweise und Ratschläge zu erhalten.
-
Seite 37: Benachrichtigungen
3.5 Benachrichtigungen Systembenachrichtigungen Neueste Nachrichten und Aktualisierungen vom Navimow-Team. Systembenachrichtigungen xxxxx xxxxx xxxxx xxxxx Gerätebenachrichtigungen Der Mähroboter sendet Ihnen Gerätebenachrichtigungen in den folgenden Situationen: Aktualisierung des Arbeitsstatus (z. B. Mähen abgeschlossen), Austausch der Messerklinge, unerwartetes Verhalten, abnormale Position usw. Benachrichtigungen... -
Seite 38: Einstellungen (Mäher)
3.6 Einstellungen (Mäher) Alle Einstellungen in Zusammenhang mit dem Mähroboter können in der App angepasst werden. Sie können: 1. Die Betriebseinstellungen des Mähroboters ändern (Mähzeitplan, Schnitthöhe, Kartenverwaltung usw.) 2. Die Sicherheitseinstellungen und Funktionseinstellungen des Mähroboters ändern (PIN-Code zurücksetzen, Umgebungslicht- und Geräuscheinstellungen, BladeHalt usw.). 3. -
Seite 39: So Ändern Sie Die Schnitthöhe
So ändern Sie die Schnitthöhe Die Schnitthöhe kann in Einstellungen>MÄHROBOTER>Schnitthöhe eingestellt werden, der Einstellbereich beträgt 30 ~ 60 mm und der minimal einstellbare Schritt beträgt 5 mm. Schnitthöhe anpassen Abbrechen So bearbeiten Sie die Karte Sie können die gesamte Karte unter Einstellungen>MÄHROBOTER>Kartenverwaltung bearbeiten oder löschen. Stellen Sie sicher, dass Ihr Telefon über Bluetooth mit dem Mähroboter verbunden ist. -
Seite 40: Einschalten Des Diebstahlschutzes
Einschalten des Diebstahlschutzes Die Diebstahlschutz-Funktion kann das Navimow genau orten und Vorfälle, wie z. B. den Diebstahl des Mähroboters, wirksam verhindern. Wenn Sie sich aus einem bestimmten Bereich herausbewegen, löst Navimow einen Alarm aus und Sie erhalten gleichzeitig eine Benachrichtigung auf der App. Wenn der Diebstahlschutz aktiviert ist, können Sie Geofence einstellen und den Standort von Navimow auf der Karte in Echtzeit überprüfen. -
Seite 41: So Lösen Sie Die Verbindung Eines Mähroboters
2. Die Netzumschaltung ist nur für Produkte verfügbar, die nach der KW 39 2022 hergestellt wurden. Firmware-Version Wir werden die Funktionen und die Firmware des Navimow von Zeit zu Zeit aktualisieren. Um die Funktionen des Navimow besser nutzen zu können, wird empfohlen, die Firmware regelmäßig zu überprüfen und auf die neueste Version zu aktualisieren. -
Seite 42: Einstellungen (App)
3.7 Einstellungen (App) Gehen Sie zu Einstellungen>APP um die Einstellungen der Navimow-App zu durchsuchen und anzupassen. MÄHROBOTER XXXXXXXXX XXXXXXXXX XXXXX XXXXXXXXX XXXXX XXXXXXXXX XXXXXXXXX Konto und Sicherheit Sie können Ihre verbundene E-Mail-Adresse oder Handynummer überprüfen, das Passwort ändern, die Daten herunterladen und Ihr Konto löschen. -
Seite 43: Iot
3.8 IoT Navimow ist ein Gerät für das Internet der Dinge (Internet of Things, IoT). Verbinden Sie den Mähroboter über ein Mobilfunknetz oder Ihr WLAN-Netzwerk mit dem Internet, um folgende Funktionen zu ermöglichen: 1. Firmware-Update Over-The-Air (OTA), halten Ihren Mähroboter auf dem neuesten Stand der Funktionen. -
Seite 44: Hindernisvermeidung
Hindernis stößt und den Sensor auslöst, fährt der Mähroboter rückwärts und weicht dem Hindernis aus. HINWEISE: • Ihr Navimow ist in der Lage, Objekte zu umfahren, nachdem er gegen sie gestoßen ist. Es wird jedoch immer noch empfohlen, überschüssiges Durcheinander vor dem Mähen zu entfernen. •... - Seite 45 3.10 VisionFence-Sensor (optional) Der VisionFence-Sensor kann die Hinderniserkennung und -vermeidung von Navimow erheblich verbessern. Der Sensor ist auch separat erhältlich und kann an allen Navimow-Modellen installiert werden. Wenden Sie sich an Ihren Händler, um weitere Informationen zu erhalten. Der VisionFence-Sensor wurde entwickelt, um eine genaue Hindernisvermeidung durch die Erkennung und Berechnung von Gras- und Nicht-Gras-Objekten zu erreichen.
- Seite 46 XXXXXXXXX XXXXXXXXX XXXXXXXXX 7. Schalten Sie den Mähroboter ein. 8. Tippen Sie in der Navimow-App auf VisionFence-Sensor, um das Netzwerk zu konfigurieren. So ändern Sie die Einstellungen des VisionFence-Sensors Unter Einstellungen>MÄHROBOTER>VisionFence-Sensor können Sie den Sensor ein- und ausschalten, die Firmware-Version des...
-
Seite 47: Zubehör (Optional)
3.11 Zubehör (optional) Folgendes Zubehör ist separat erhältlich. Fragen Sie Ihren Händler nach Einzelheiten. Antennenverlängerungssatz Das Antennenverlängerungssatz ist für die Antenneninstallation an einer Wand oder einem Dach gedacht und verbessert das Satellitensignal. Überblick Verlängerungskabel × 10 m Installationsbasis × 1 Dübel ×... - Seite 48 Die GNSS-Antenne zu der Stelle halten, wo sie installiert werden soll. Stellen Sie sicher, dass die Oberseite der Antenne gerade nach oben zeigt. Wenn die Signalanzeige an der Antenne durchgehend grün leuchtet, bedeutet dies, dass das Signal stark ist. Stellen Sie sicher, dass nichts die Antenne...
-
Seite 49: Messerklingen-Einheit
Messerklingen-Einheit Ersatzklingen und Schrauben Messerklingen für den regelmäßigen Austausch. Für Hinweise und Anleitungen zum Austausch der Messerklingen, siehe 4.2 Austausch der Messerklingen. Provisorischer Zaun Schützen Sie Bereiche, in die der Mähroboter nicht eindringen soll. Installieren Stecken Sie die Zaunbögen in den Boden, um einen Schutzzaun zu bilden. Verwenden Sie die Verbindungspaneele, um die Bögen zu sichern. -
Seite 50: Wartung
4. Wartung Um bessere Mährobotergebnisse zu erzielen und die Lebensdauer zu erhöhen, achten Sie darauf, den Mähroboter sauber und die Messerklingen in gutem Zustand zu halten. Die Inspektion und Wartung sollte jede Woche von einem Erwachsenen durchgeführt werden. Ersetzen Sie alle beschädigten oder verschlissenen Teile. Führen Sie KEINE Wartungsarbeiten mit offenen Sandalen oder barfuß... -
Seite 51: Austausch Der Messerklingen
WARNHINWEIS • Tragen Sie beim Überprüfen oder Warten der Messerklingen dicke Handschuhe. • Verwenden Sie nur den richtigen Schraubentyp und die von Segway zugelassenen Originalmesserklingen. Messerklingenmodell: HA002E. • Verwenden Sie die Schrauben NICHT wieder. Dies kann zu schweren Verletzungen führen. -
Seite 52: Transport
Wenn die Akkutemperatur zu hoch oder zu niedrig ist, beginnt der Mähroboter nicht zu mähen. Sie erhalten auch eine Push-Benachrichtigung in der Navimow-App. HINWEIS: Die Akkulaufzeit hängt davon ab, wie oft das Produkt in Betrieb ist und wie viele Arbeitsstunden insgesamt anfallen. -
Seite 53: Austauschen Des Akkus
Schließen Sie die Stecker an und ziehen Sie alle Schrauben fest. WARNHINWEIS • Verwenden Sie nur den Original-Akkusatz oder einen Akkusatz desselben von Segway angegebenen Modells. Jeder Mähroboter enthält einen Akkusatz. • Abhängig vom jeweiligen Mährobotermodell beträgt die Nennkapazität des Akkus 5200 mAh, 7800 mAh oder 10400 mAh. -
Seite 54: Netzteil
Nehmen Sie KEIN beschädigtes Netzteil in Betrieb. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ausgetauscht werden, um eine Gefährdung zu vermeiden. Wenn das Verlängerungskabel defekt ist, ersetzen Sie es durch ein von Segway zugelassenes Kabel von 10 Metern Länge. •... -
Seite 55: Recycling Und Entsorgung Am Ende Des Lebenszyklus
4.7 Recycling und Entsorgung am Ende des Lebenszyklus Behandeln Sie dieses Produkt NICHT als Hausmüll. Informationen zum Recycling erhalten Sie bei Ihrer Müllabfuhr, Ihrer Kommunalverwaltung oder Ihrer Verkaufsstelle. WARNHINWEIS Entsorgen Sie dieses Produkt NICHT auf einer Deponie, durch Verbrennen oder mit dem Hausmüll. Aufgrund der elektrischen Bauteile kann es zu gefährlichen Situationen bzw. -
Seite 56: Faq Und Fehlerbehebung
1. Der Mähroboter ist zu weit vom Router entfernt 2. Das WLAN-Netzwerk ist kein 2,4-GHz-Netzwerk 2. Verbinden Sie den Mähroboter mit einem Der Mähroboter kann keine Verbindung zu einem 3. Die WLAN-Erlaubnis wird der Navimow-App nicht 2,4-GHz-WLAN-Netzwerk. WLAN-Netzwerk herstellen 3. Erteilen Sie der App die Erlaubnis. - Seite 57 Problem Mögliche Ursachen Lösungen 1. Wenn Sie den manuellen Mähmodus zuvor gestartet haben, funktioniert der Mähroboter so lange, bis 100 % der Mähaufgabe abgeschlossen sind. Wenn der Akkuladestand unter 10 % liegt, kehrt der Mähroboter zur Ladestation zurück. Wenn der Akku auf 85 % geladen ist, setzt der Mähroboter die vorherige Mähaufgabe automatisch fort.
- Seite 58 Bei einer Unregelmäßigkeit wird ein Fehlercode in der App und auf dem Mähroboter-Display angezeigt. Nachstehend finden Sie eine Liste der Fehlercodes, ihre Bedeutung und die entsprechenden Maßnahmen: Fehlercode Bedeutung Lösung Halten Sie den Mähroboter ruhig und versuchen Sie, ihn neu zu starten. Wenn der Fehler weiterhin besteht, wenden Sie sich an den 1001 Initialisierung des Mähmotors fehlgeschlagen Kundendienst.
- Seite 59 Fehlercode Bedeutung Lösung Vergewissern Sie sich, dass die Ultraschallsensorkabel richtig angeschlossen sind, und starten Sie dann den Kommunikationsfehler des 4013 Mähroboter neu. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst. Ultraschallmoduls Bitte starten Sie den Mähroboter neu und stellen Sie ihn dann in die Ladestation. Wenn der Fehler weiterhin Fehler beim Selbsttest des 4020 besteht, wenden Sie sich an den Kundendienst.
-
Seite 60: Wichtige Informationen
6.1 Marken- und Rechtshinweise Segway, Powered by Segway, Navimow und das Rider Design sind eingetragene Marken von Segway Inc., Android, Google Play sind Marken von Google Inc., App Store ist eine Dienstleistungsmarke von Apple Inc., Die jeweiligen Eigentümer behalten sich die Rechte ihrer Marken vor, auf die in diesem Handbuch Bezug genommen wird. -
Seite 61: Eu-Konformitätserklärung
Name: Willand (Beijing) Technology Co., LTD. Adresse: Room 203, A1 Bldg. Zhongguancun Dongsheng Technology Park (Northern Territory), No. 66, Xixiaokou Rd, Haidian Dist., Beijing, China. Bevollmächtigter Vertreter Name: Segway Discovery B.V. Adresse: Dynamostraat 7, 1014BN Amsterdam, The Netherlands Kontaktperson: Antonio Rapisarda Funktion: Account Director Gegenstand der Erklärung... -
Seite 62: Ukca-Konformitätserklärung
Funktion: Zertifizierungstechniker Gegenstand der Erklärung Allgemeine Bezeichnung: Mähroboter Produktname: Navimow Typ/ Modell: H500E/H800E/H1500E/H3000E Seriennummer: S2RA x yyyy x yyyy/S2RC x yyyy x yyyy/S2RE x yyyy x yyyy/S2RT x yyyy x yyyy („x“ steht für jeden beliebigen Buchstaben von A-Z außer O und I, „y“ steht für jeden beliebigen Buchstaben von A-Z außer O und I oder eine beliebige Zahl von 0-9) Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. -
Seite 63: Zertifizierungen
Anforderungen und anderen relevanten Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Bevollmächtigter Vertreter (Europa): Segway Discovery B.V. Dynamostraat 7, 1014BN Amsterdam, The Netherlands. Willand (Beijing) Technology Co., Ltd. erklärt hiermit, dass das Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/863 der Kommission, der Funkanlagenrichtlinie 2014/53/EU und der Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 64: Uk-Konformitätserklärung
Bestimmungen der Verordnung zur Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten von 2012, der Funkanlagenrichtlinie 2017 und der Verordnung über die Sicherheit von Maschinen 2008 entspricht. Frequenzband(/-bänder) 2,4000 - 2,4835 GHz Bluetooth Max. RF-Leistung 20 mW Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: https://navimow.segway.com/HelpCenter... -
Seite 65: Beschränkte Garantie
HINWEIS: LESEN SIE BITTE DIESE BESCHRÄNKTE GARANTIE- UND SCHIEDSVEREINBARUNG UND BEWAHREN SIE DIESE VEREINBARUNG ZUM NACHSCHLAGEN AUF. DIESE VEREINBARUNG ENTHÄLT BESCHRÄNKTE GARANTIEKLAUSELN FÜR VERBRAUCHER IN EUROPA, NAHOST UND AFRIKA („EMEA“) UND SCHIEDSKLAUSELN IN BEZUG AUF NAVIMOW („PRODUKT“) UND ALLE TRANSAKTIONEN UND ANSPRÜCHE, DIE MIT DEM PRODUKT ZUSAMMENHÄNGEN UND/ ODER DARAUS ENTSTEHEN. - Seite 66 Ihnen kostenpflichtig zur Verfügung gestellt werden, oder Segway wird Ihr Produkt unverzüglich zurückgeben. In diesem Fall sind Sie für die Kosten der Versendung und Versicherung Ihres Produktes von Segway an Sie verantwortlich. Für den Fall, dass eine Dienstleistung nicht von der beschränkten Garantie abgedeckt ist und Sie eine von Segway-Partnern und/ oder Segway-Händlern empfohlene kostenpflichtige Dienstleistung ablehnen, erkennen Sie an, dass das Versäumnis, das Produkt zu reparieren und/ oder zu...
- Seite 67 NICHT ZULÄSSIG SIND, GILT DIE BESCHRÄNKUNG ODER DER AUSSCHLUSS OBEN MÖGLICHERWEISE NICHT FÜR SIE. Soweit nach geltendem Recht zulässig, LEHNEN die SEGWAY-PARTEIEN und die SEGWAY-HÄNDLER hiermit jegliche Haftung AB und sind somit nicht verantwortlich für Schäden, einschließlich, aber nicht beschränkt auf Tod, Körperverletzung oder Sachschäden, die sich aus oder im Zusammenhang mit einem Verhalten (einschließlich Fehlverhalten), einer Aktion, Untätigkeit,...
-
Seite 68: Über Das Handbuch
6.6 Über das Handbuch Bitte aktualisieren Sie die Navimow-App auf die neueste Version, um das neueste Benutzerhandbuch zu erhalten. Den Inhaltseintrag finden Sie in der App über Einstellungen>APP>Service und Hilfe. Die in diesem Handbuch genannten Funktionen und Inhalte beziehen sich auf das von Ihnen erworbene Produktmodell, die Märkte und die Softwareversion. - Seite 69 Der Hersteller behält sich das Recht vor, jederzeit Änderungen am Produkt vorzunehmen, Firmware-Updates zu veröffentlichen und dieses Handbuch zu aktualisieren. Abbildungen des Produkts, des Zubehörs und der App-Oberfläche im Benutzerhandbuch dienen nur zu Referenzzwecken. Das tatsächliche Produkt und seine Funktionen können davon abweichen. Die neuesten Benutzermaterialien finden Sie unter navimow.segway.com.
