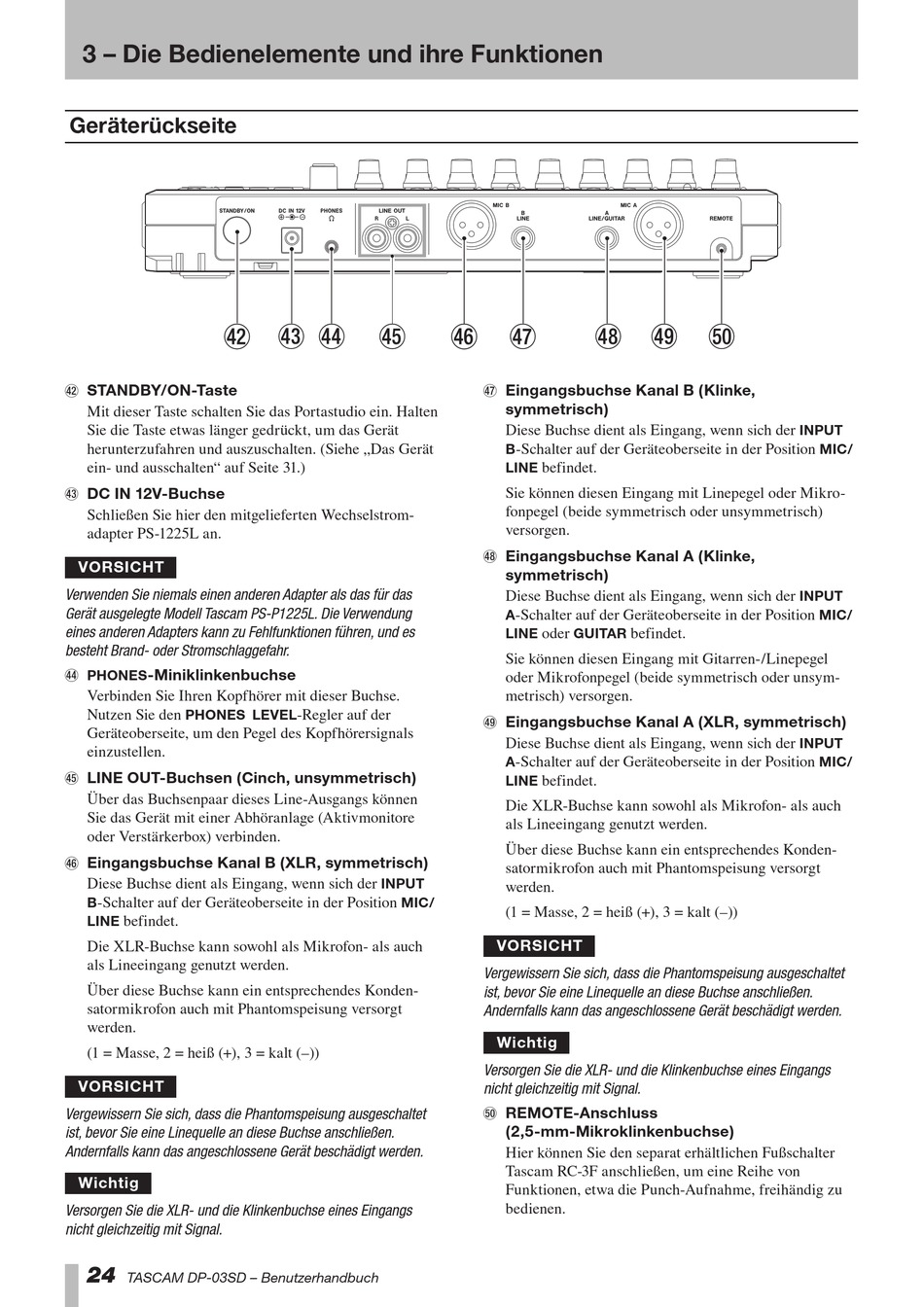

3 – Die Bedienelemente und ihre Funktionen
Geräterückseite
STANDBY/ON-Taste
@
Mit dieser Taste schalten Sie das Portastudio ein. Halten
Sie die Taste etwas länger gedrückt, um das Gerät
herunterzufahren und auszuschalten. (Siehe „Das Gerät
ein- und ausschalten" auf Seite 31.)
DC IN 12V-Buchse
#
Schließen Sie hier den mitgelieferten Wechselstrom-
adapter PS-1225L an.
VORSICHT
Verwenden Sie niemals einen anderen Adapter als das für das
Gerät ausgelegte Modell Tascam PS-P1225L. Die Verwendung
eines anderen Adapters kann zu Fehlfunktionen führen, und es
besteht Brand- oder Stromschlaggefahr.
-Miniklinkenbuchse
$ PHONES
Verbinden Sie Ihren Kopfhörer mit dieser Buchse.
Nutzen Sie den PHONES LEVEL
Geräteoberseite, um den Pegel des Kopfhörersignals
einzustellen.
LINE OUT-Buchsen (Cinch, unsymmetrisch)
%
Über das Buchsenpaar dieses Line-Ausgangs können
Sie das Gerät mit einer Abhöranlage (Aktivmonitore
oder Verstärkerbox) verbinden.
Eingangsbuchse Kanal B (XLR, symmetrisch)
^
Diese Buchse dient als Eingang, wenn sich der
-Schalter auf der Geräteoberseite in der Position
B
LINE befindet.
Die XLR-Buchse kann sowohl als Mikrofon- als auch
als Lineeingang genutzt werden.
Über diese Buchse kann ein entsprechendes Konden-
satormikrofon auch mit Phantomspeisung versorgt
werden.
(1 = Masse, 2 = heiß (+), 3 = kalt (–))
VORSICHT
Vergewissern Sie sich, dass die Phantomspeisung ausgeschaltet
ist, bevor Sie eine Linequelle an diese Buchse anschließen.
Andernfalls kann das angeschlossene Gerät beschädigt werden.
Wichtig
Versorgen Sie die XLR- und die Klinkenbuchse eines Eingangs
nicht gleichzeitig mit Signal.
24
TASCAM DP-03SD – Benutzerhandbuch
-Regler auf der
INPUT
MIC/
Eingangsbuchse Kanal B (Klinke,
&
symmetrisch)
Diese Buchse dient als Eingang, wenn sich der
B -Schalter auf der Geräteoberseite in der Position
LINE befindet.
Sie können diesen Eingang mit Linepegel oder Mikro-
fon pegel (beide symmetrisch oder unsymmetrisch)
versorgen.
Eingangsbuchse Kanal A (Klinke,
*
symmetrisch)
Diese Buchse dient als Eingang, wenn sich der
A -Schalter auf der Geräteoberseite in der Position
LINE oder GUITAR befindet.
Sie können diesen Eingang mit Gitarren-/Linepegel
oder Mikrofonpegel (beide symmetrisch oder unsym-
metrisch) versorgen.
Eingangsbuchse Kanal A (XLR, symmetrisch)
(
Diese Buchse dient als Eingang, wenn sich der
A -Schalter auf der Geräteoberseite in der Position
LINE befindet.
Die XLR-Buchse kann sowohl als Mikrofon- als auch
als Lineeingang genutzt werden.
Über diese Buchse kann ein entsprechendes Konden-
sator mikrofon auch mit Phantomspeisung versorgt
werden.
(1 = Masse, 2 = heiß (+), 3 = kalt (–))
VORSICHT
Vergewissern Sie sich, dass die Phantomspeisung ausgeschaltet
ist, bevor Sie eine Linequelle an diese Buchse anschließen.
Andernfalls kann das angeschlossene Gerät beschädigt werden.
Wichtig
Versorgen Sie die XLR- und die Klinkenbuchse eines Eingangs
nicht gleichzeitig mit Signal.
REMOTE-Anschluss
)
(2,5-mm-Mikro klinkenbuchse)
Hier können Sie den separat erhältlichen Fußschalter
Tascam RC-3F anschließen, um eine Reihe von
Funktionen, etwa die Punch-Aufnahme, freihändig zu
bedienen.
INPUT
MIC/
INPUT
MIC/
INPUT
MIC/
