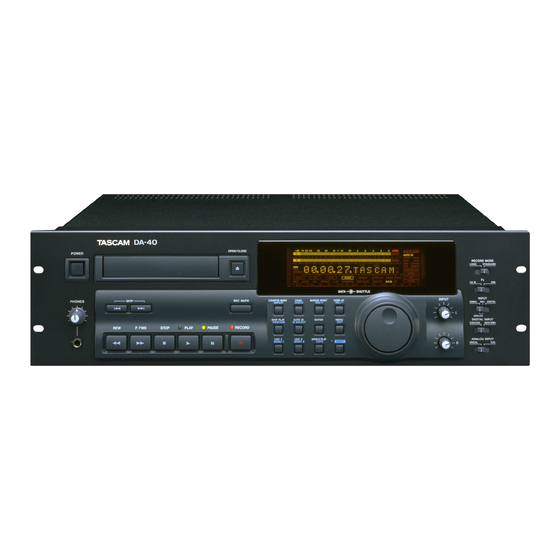

Tascam DA-40 Benutzerhandbuch
Dat-recorder
Inhaltsverzeichnis
Quicklinks
»
DA-40
DAT-Recorder
Ü
ÿ
Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten,
elektrischen Spannungen im Inneren des Gerätes, die zu körperlichen Verletzun-
gen infolge eines Stromschlags führen können.
Ÿ
Dieses Symbol, ein Ausrufezeichen in einem ausgefüllten Dreieck, weist auf wich-
tige Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitung hin.
Bitte tragen Sie hier die Modellnummer
und die Seriennummern (siehe Geräte-
rückseite) ein, um sie mit Ihren Unterla-
gen aufzubewahren.
Modellnummer___________________
Seriennummer ___________________
Benutzerhandbuch
Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das
Gehäuse. Es befinden sich keine vom Anwender zu wartenden
Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem
ACHTUNG! Zum Schutz vor Brand oder Elektroschock:
Setzen Sie dieses Gerät niemals
Regen oder erhöhter Luftfeuchtigkeit aus.
Inhaltsverzeichnis
Verwandte Anleitungen für Tascam DA-40
Inhaltszusammenfassung für Tascam DA-40
- Seite 1 » DA-40 DAT-Recorder Benutzerhandbuch Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Ü Gehäuse. Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem ÿ Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektrischen Spannungen im Inneren des Gerätes, die zu körperlichen Verletzun-...
-
Seite 2: Allgemeine Sicherheitshinweise
Stromleitungen montieren, so daß kein Kontakt einem solchen Fall kann vom Betreiber verlangt werden, mit möglich ist. Hilfe angemessener Maßnahmen für Abhilfe zu sorgen. 8. Spannungsversorgung – Sicherstellen, daß die örtliche Netz- spannung mit der auf dem Gerät angegebenen Netzspannung TASCAM DA-40... -
Seite 3: Inhaltsverzeichnis
6.5.2 Störungsmeldungen..30 Index ........32 TASCAM DA-40... -
Seite 4: Einführung
Der Karton sollte zusätzlich zum Recorder einen von TASCAM entschieden haben. In diesem Benut- Schraubensatz zum Rack-Einbau enthalten. zerhandbuch bezeichnen wir den DA-40 kurz als Wenn Teile fehlen oder beim Transport beschädigt „den Recorder“. worden sind, wenden Sie sich bitte umgehend an Das vorliegende Benutzerhandbuch bietet Ihnen Ihren TASCAM-Fachhändler. -
Seite 5: Was Sie Über Dat-Cassetten Wissen Sollten
Aufnahme am Anfang des Bandes. Es ist professionelle Anwendungen (Heimgebrauch) wur- nicht notwendig, das Band vorzuspulen. Sie den bisher „AES/EBU“ und „SPDIF“ genannt. In stellen damit sicher, daß der Subcode am diesem Handbuch werden sie entsprechend ihren TASCAM DA-40... -
Seite 6: Digitale Audioverbindungen
Anschluß entsprechend ausgestatteter Steuergeräte. Wichtig 1.5.5 Stromversorgung Benutzen Sie keine Analogkabel für digitale Stellen Sie sicher, daß Ihre Netzspannung mit der Audioverbindungen. TASCAM übernimmt Spannung übereinstimmt, die auf der Rückseite des keine Garantie für einen zuverlässigen Recorders angegeben ist. 1.6 Blockschaltbild... -
Seite 7: Bedienelemente Und Anschlüsse
2 – Bedienelemente und Anschlüsse TASCAM DA-40... -
Seite 8: Netzschalter, Cassettenfach Und Display
Cassette in einem anderen MODE [20] DISPLAY [23] Modus beabsichtigen, sollten Sie die alten Aufnahmen zuvor komplett im neuen Modus Oberhalb des Zählwerks befinden sich zwei Pegelan- löschen (ohne Audiosignal überspielen). zeigen, die entweder den Pegel des Eingangssignals TASCAM DA-40... -
Seite 9: Digital Input
Jeder Titel auf einer DAT-Cassette beginnt mit Recorder erkennt das jeweils anliegende For- einer Markierung, der START ID. Bei DAT- mat selbsttätig und stellt sich entsprechend Cassetten werden Titelanfang und Titelende darauf ein. nicht anhand des Audiosignals erkannt. TASCAM DA-40... -
Seite 10: Pause-Taste
(LP-Modus) oder vierfacher Normalgeschwin- unverzüglich mit der Wiedergabe ( PLAY -LED digkeit (SP-Modus) ab. leuchtet). • Die höhere Geschwindigkeit wählen Sie, indem • Bei eingeschaltetem Eingangsmonitor (siehe Sie die Taste oder F FWD ein zweites Mal RECORD -Taste [16] TASCAM DA-40... - Seite 11 Je weiter Sie den Ring in die entsprechende Richtung drehen, desto größer wird die Bandgeschwindigkeit. Wichtig Die Geschwindigkeit kann zwischen der normalen Wenn der Recorder länger als 3 Minuten in und der zwölffachen Normalgeschwindigkeit betra- Aufnahmebereitschaft verbleibt, schaltet er gen. TASCAM DA-40...
-
Seite 12: Funktionstasten
[20] COUNTER MODE Mit dieser Taste setzen Sie die gemessene Übersteue- Mit dieser Taste schalten Sie zwischen den verschie- rungsreserve (in der Digitaltechnik: Margin) auf den denen Darstellungsmöglichkeiten des Zählwerks um: Grundwert von 40 dB zurück. Bedenken Sie, daß TASCAM DA-40... - Seite 13 Durch Drücken dieser Taste fahren Sie die Bandposi- liest, spult er bei eingeschaltetem SKIP PLAY auto- tion an, die im Locatorspeicher 1 abgelegt ist (mit matisch zur nächsten Start-ID (siehe auch Abschnitt SHIFT+LOC1 geben Sie die Bandposition ein). TASCAM DA-40...
-
Seite 14: Geräterückseite
Band gestoppt. Sie können diesen Anschluß auch als serielle Schnitt- • Wenn Sie gedrückt haben und während des LOC1 stelle verwenden. Fragen Sie Ihren Tascam-Fach- Aufsuchens der Locatorposition drücken, PLAY händler. startet der Recorder nach Erreichen der Locator- position die Wiedergabe. - Seite 15 Die Nominalimpedanz ist größer als 25 k Ω . können Sie den Ausgangspegel entsprechend Ihren [38] UNBALANCED ANALOG Erfordernissen reduzieren. In der Standardeinstel- Die unsymmetrischen Cinchbuchsen an diesem Ein- lung (Auslieferzustand) sind beide Trimmer auf gang dienen zum Anschluß von Signalquellen mit Rechtsanschlag (=Nominalpegel) eingestellt. TASCAM DA-40...
-
Seite 16: Menüfunktionen
Stellen Sie die Zeitspanne ent- (wie im Abschnitt 3.3 „Zeitspanne für Auto-IDs“ auf sprechend dem verwendeten Musikmaterial ein. Seite 16 eingestellt) die hier eingestellte Pegel- schwelle überschreitet, zeichnet der Recorder auto- Einstellbare Werte: matisch eine Start-ID auf. Sekunden. TASCAM DA-40... -
Seite 17: Länge Der Leerstellen
Mit dieser Einstellung bestimmen Sie die Anzahl der Wiederholungen, wenn wiederholte Wiedergabe (Repeat) gewählt ist (siehe Abschnitt 4.1 „REPEAT (Wiederholte Wiedergabe)“ auf Seite 20). Verfügbare Einstellungen: (10 Wiederho- 10TMS lungen) und UnLimt (unbegrenzte Wiederholung bis STOP gedrückt wird). TASCAM DA-40... -
Seite 18: Vorlaufzeit (Pre-Roll)
A t - R e w möchten, drehen Sie das -Rad , bis auf dem DATA [19] Mit dieser Einstellung legen Sie fest, ob der Recorder Display erscheint, und drücken Sie anschlie- Save das Band automatisch zurückspult, wenn er während ßend ENTER [26] TASCAM DA-40... -
Seite 19: Werkseinstellungen Wiederherstellen
LOC 2 [29] drücken, um die Fehlerposition im zweiten Locatorspeicher zu speichern und die entsprechende Bandposition anzu- fahren. Wenn Sie den Blockfehlerspeicher löschen möchten, drücken Sie MARGIN RESET [22] . Der Speicher wird ebenfalls gelöscht, wenn Sie die DAT-Cassette herausnehmen. TASCAM DA-40... -
Seite 20: Erweiterte Funktionen
-Taste ermöglicht es Ihnen, Namen das verbleibende Band keine weiteren Titel mehr CHECK [21] von Titeln oder Cassetten zu überprüfen, die mehr enthält). Normalerweise sollte ein Band nur eine Zeichen enthalten, als auf dem Display gleichzeitig End-ID aufweisen. TASCAM DA-40... -
Seite 21: Ids Schreiben Oder Löschen
DAT-Player/Recorder erkannt. (Neunumerieren) können Sie nicht während der Auf- nahme wählen. Der DA-40 bietet jedoch noch eine weitere ID: Während des Schreibens, Löschens und Neunume- • Die Char-ID ermöglicht es, bis zu 60 alphanumeri- rierens von IDs sind alle Laufwerkstasten außer der sche Zeichen zusammen mit der Start-ID auf das -Taste gesperrt. -
Seite 22: End-Ids Schreiben
21 beschrieben. 4.4.4 End-IDs schreiben Fahren Sie das Band an eine Stelle kurz hin- Sobald der Recorder auf eine End-ID trifft, stoppt er das Band. Wenn Sie eine End-ID mitten in einem ter der ID, die Sie löschen möchten. TASCAM DA-40... -
Seite 23: Band- Oder Titelnamen Löschen
Cassette Startnummer als wählen. Wenn Sie den -Modus verlassen möchten, drük- EDIT ken Sie COUNTER MODE oder DISPLAY . Wie bei Die gewählte Startnummer blinkt etwa 5 Sekun- allen SHIFT -Modi können Sie auch SHIFT drücken, den lang. TASCAM DA-40... -
Seite 24: Locatorspeicher
Recorder zum nächsten Titel im Pro- gramm usw. 4.7 Titel programmieren Sie können programmierte Titel auch einzeln abspie- Wenn Sie Titel in einer bestimmten Reihenfolge len, so daß der Recorder nach jedem Titel auf Pause abspielen möchten: schaltet: TASCAM DA-40... -
Seite 25: Band- Und Titelnamen Vergeben
Wichtig beschrieben eingegeben oder bearbeitet haben, kön- Wenn Sie Band- und Titelnamen vergeben, nen Sie ihn wie folgt auf das Band schreiben (spei- können Sie diese nur auf TASCAM DAT- chern): Recordern vom Typ DA-40 verwenden. Die Drücken Sie , bis die folgende Darstel- EDIT Band- und Titelnamen beeinträchtigen aller-... -
Seite 26: Namen Überprüfen
Display zu übertragen. Drücken Sie ENTER Bearbeiten Sie den Namen Ihren Wünschen Der Recorder spult das Band zurück, um den entsprechend, und schreiben Sie ihn wie oben nächstgelegenen Namen zu suchen. Auf dem beschrieben auf das Band. ER-CH Display erscheint TASCAM DA-40... -
Seite 27: Fernbedienung Rc-D45 (Optionales Zubehör)
[58] SINGLE PLAY [44] POSITION Identisch mit SINGLE PLAY [30] am Recorder. Identisch mit SHIFT SKIP PLAY [24] am Recorder. [59] REPEAT [45] ID SELECT Identisch mit SHIFT COUNTER MODE [20] Identisch mit SHIFT AUTO ID [25] am Recorder. Recorder. TASCAM DA-40... -
Seite 28: Laufwerkstasten Der Fernbedienung
Wenn Sie auf Aufnahmebereitschaft schalten möch- TASTE [16] ten, müssen Sie diese beiden Tasten gleichzeitig [63] REW und F FWD drücken. Zum Schutz vor versehentlicher Aufnahme Identisch mit F FWD [12] am Recorder. können Sie die Aufnahme nicht direkt starten. TASCAM DA-40... -
Seite 29: Technische Daten
Änderungen an Konstruktion und technischen Daten Maximalpegel:+20 dBu Ω vorbehalten. Nominalimpedanz: >10 k Analogeingang Nominalpegel: -10dBV (Cinch, unsymmetrisch) Maximalpegel: +6 dBV (2Vrms) Ω Nominalimpedanz: >50 k Analogausgang Nominalpegel: +4dBu (XLR-3-32, symmetrisch) (FS = –16 dB) Maximalpegel: +20 dBu Ω Nominalimpedanz: <100 TASCAM DA-40... -
Seite 30: Abmessungen
DA-45HR im 24-Bit-Modus bespielt worden ist oder 6.5.1 Fehlermeldungen ein anderes ungültiges Format aufweist. Eine solche Fehlermeldungen weisen meist auf falsche Verkabe- Cassette können Sie auf dem DA-40 nicht abspielen. lung oder falsche Einstellungen hin: RecProtect – Problem: Sie versuchen, auf AES/EBU X –... - Seite 31 Band zu lösen. Sie beschädigen damit die empfindlichen Bauteile des Recorders. – Die gespeicherten Parameter Memo.Data Er (siehe Abschnitt 3.13 „Parameter speichern“ auf Seite 18) sind nicht mehr verfügbar. Versuchen Sie, die Parameter erneut zu speichern. TASCAM DA-40...
-
Seite 32: Index
Geräte anschließen 5 beschriftete Funktionen nutzen, siehe SHIFT 14 Aufnahme beschriftete Tasten 12 Eingang wählen, siehe INPUT-Schalter 9 Blockfehler Geräusche (Fehler) 5 ausfindig machen 19 Kopierschutz 17 Blockfehlerrate Leerstellen (Stille) einfügen 11 ablesen, siehe DISPLAY-Taste 13 Aufnahmebereitschaft Definition 10 TASCAM DA-40... - Seite 33 Format am Digitalausgang einstellen 17 siehe auch UNBALANCED ANALOG 15 framegenau wählen, siehe DIGITAL INPUT-Schalter 9 Start- oder Skip-IDs schreiben 21 Eingänge wählen Frames siehe INPUT-Schalter 9 ablesen, siehe DISPLAY-Taste 13 Eingangsmonitor Funktionen siehe RECORD-Taste 11 SHIFT- 20 Eingangspegelregler TASCAM DA-40...
- Seite 34 Lautstärke (Kopfhörer) Start-IDs neu numerieren 23 siehe PHONES-Regler 9 Start-IDs, siehe AUTO ID 13 Leerstellen (Rec Mute) einfügen bei der Aufnahme 11 Länge einstellen 17 Leerzeichen eingeben, siehe INS/+ und DEL/- 20 Parallelschnittstelle, siehe CONTROL I/O 14 Lesen Parameter TASCAM DA-40...
- Seite 35 Mecha. Com. Er. 30 POWER (Netzschalter) 8 Memo.Data Er 31 RECORD MODE 8 SVMemo.RDE 31 Schieber (Schreibschutz) 5 SVMemo.WRE 31 Schreiben Tape Cut! 31 End-IDs 22 Stummschalten IDs 21 siehe REC MUTE-Taste 11 IDs, siehe auch Start- oder Skip-IDs manuell schreiben TASCAM DA-40...
- Seite 36 Werkseinstellungen wiederherstellen 19 Transport des Recorders 4 Zurückspulen automatisches 18 siehe auch SHUTTLE-Ring 11 siehe REW- und F FWD-Tasten 10 Überprüfen, Band- und Titelnamen 20 Verhalten der Tasten einstellen 18 Überspringen Titel, siehe SKIP PLAY 13 Titel, siehe SKIP-Tasten 10 TASCAM DA-40...
