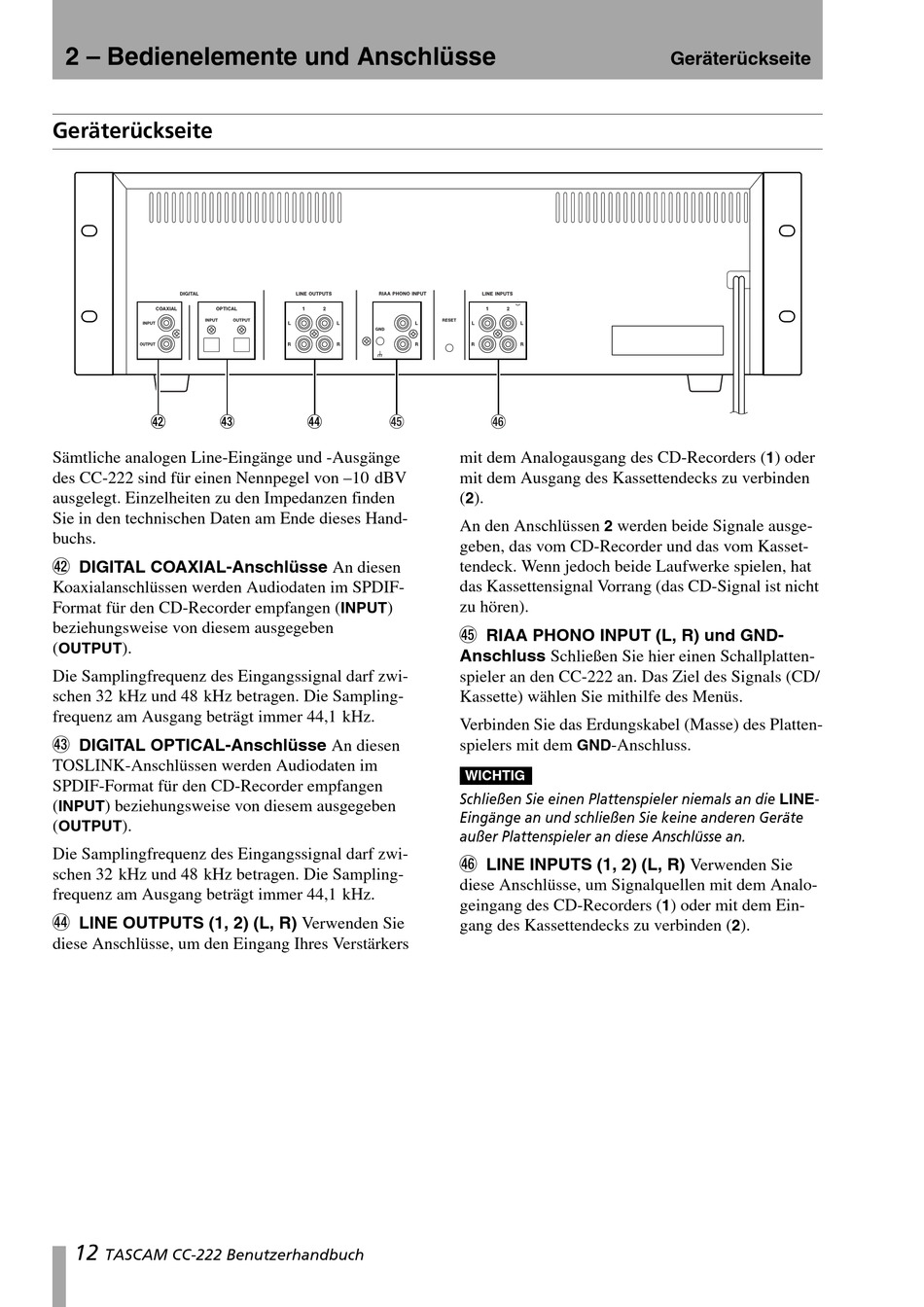

2 – Bedienelemente und Anschlüsse
Geräterückseite
Sämtliche analogen Line-Eingänge und -Ausgänge
des CC-222 sind für einen Nennpegel von –10 dBV
ausgelegt. Einzelheiten zu den Impedanzen finden
Sie in den technischen Daten am Ende dieses Hand-
buchs.
g
DIGITAL COAXIAL-Anschlüsse An diesen
Koaxialanschlüssen werden Audiodaten im SPDIF-
Format für den CD-Recorder empfangen (
beziehungsweise von diesem ausgegeben
(
).
OUTPUT
Die Samplingfrequenz des Eingangssignal darf zwi-
schen 32 kHz und 48 kHz betragen. Die Sampling-
frequenz am Ausgang beträgt immer 44,1 kHz.
h
DIGITAL OPTICAL-Anschlüsse An diesen
TOSLINK-Anschlüssen werden Audiodaten im
SPDIF-Format für den CD-Recorder empfangen
(
INPUT
) beziehungsweise von diesem ausgegeben
(
).
OUTPUT
Die Samplingfrequenz des Eingangssignal darf zwi-
schen 32 kHz und 48 kHz betragen. Die Sampling-
frequenz am Ausgang beträgt immer 44,1 kHz.
i
LINE OUTPUTS (1, 2) (L, R) Verwenden Sie
diese Anschlüsse, um den Eingang Ihres Verstärkers
12
TASCAM CC-222 Benutzerhandbuch
mit dem Analogausgang des CD-Recorders (
mit dem Ausgang des Kassettendecks zu verbinden
(
).
2
An den Anschlüssen
geben, das vom CD-Recorder und das vom Kasset-
tendeck. Wenn jedoch beide Laufwerke spielen, hat
das Kassettensignal Vorrang (das CD-Signal ist nicht
zu hören).
)
INPUT
j
RIAA PHONO INPUT (L, R) und GND-
Anschluss Schließen Sie hier einen Schallplatten-
spieler an den CC-222 an. Das Ziel des Signals (CD/
Kassette) wählen Sie mithilfe des Menüs.
Verbinden Sie das Erdungskabel (Masse) des Platten-
spielers mit dem
WICHTIG
Schließen Sie einen Plattenspieler niemals an die LINE-
Eingänge an und schließen Sie keine anderen Geräte
außer Plattenspieler an diese Anschlüsse an.
k
LINE INPUTS (1, 2) (L, R) Verwenden Sie
diese Anschlüsse, um Signalquellen mit dem Analo-
geingang des CD-Recorders (
gang des Kassettendecks zu verbinden (
Geräterückseite
2
werden beide Signale ausge-
-Anschluss.
GND
) oder mit dem Ein-
1
).
2
) oder
1
