Betriebsanleitung Modulares Lichtgitter MLG/XLG
Montage
6.3.2

Lichtgitter mit T-Muttern und Schiebemuttern montieren

38 © SICK AG • Advanced Industrial Sensors • Irrtümer und Änderungen vorbehalten • 8014134.X312
→ Für Maße und Artikelnummer, siehe Seite 95, Abb. 68.
Beachten Sie folgende Punkte:
Montagehinweise: → Siehe Seite 31; Kapitel 6.2.

Die beiden Klemmschrauben müssen für die Endmontage zugäng-

lich sein.
1. Im geeigneten Abstand zwei Wandhalterungen für den Empfän-
ger an eine Wand montieren.
2. Im passenden Abstand zwei Schiebemuttern am Empfänger
montieren.
3. Empfänger mit den Schiebemuttern von oben in die beiden
Wandhalterungen schieben.
4. Klemmschrauben festziehen.
5. Sender gemäß den Schritten 1 bis 4 montieren.

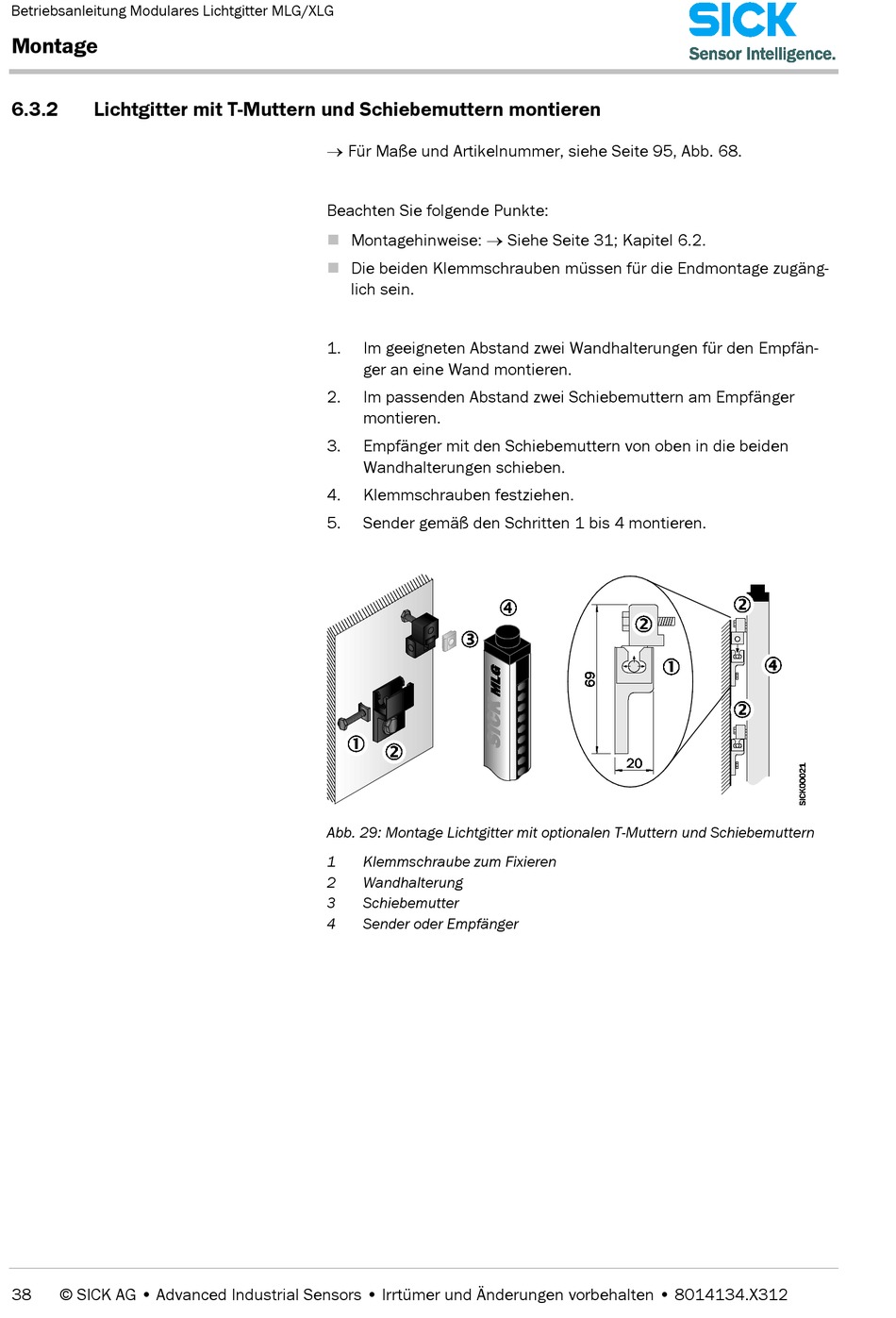

Abb. 29: Montage Lichtgitter mit optionalen T-Muttern und Schiebemuttern
1 Klemmschraube zum Fixieren
2 Wandhalterung
3 Schiebemutter
4 Sender oder Empfänger
