Gerätebeschreibung - Schnellübersicht

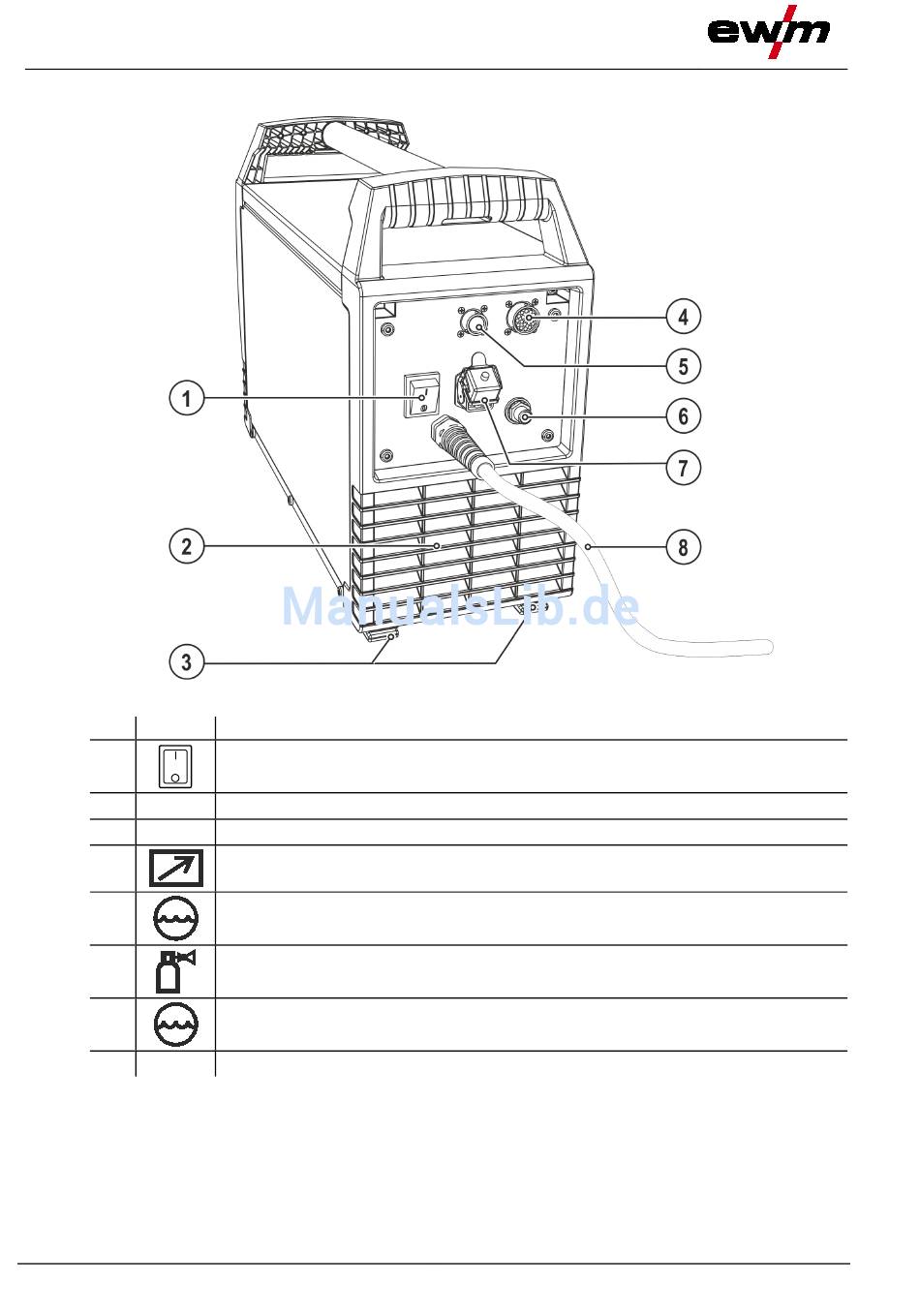

Rückansicht
4.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
14
Beschreibung
0
Hauptschalter, Gerät Ein/Aus
Austrittsöffnung Kühlluft
Gerätefüße
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Netzanschlusskabel > siehe Kapitel 5.1.7
Abbildung 4-2
099-000239-EW500
18.05.2017
