Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
099-000239-EW500
18.05.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportgriff
Gerätesteuerung - siehe entsprechende Betriebsanleitung "Steuerung"
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.2.1.1
Anschlussbuchse Schweißstrom „+"
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
•
WIG: Anschluss Werkstückleitung
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-"
•
WIG: Anschluss WIG-Schweißbrenner
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Transportgurt > siehe Kapitel 5.1.4

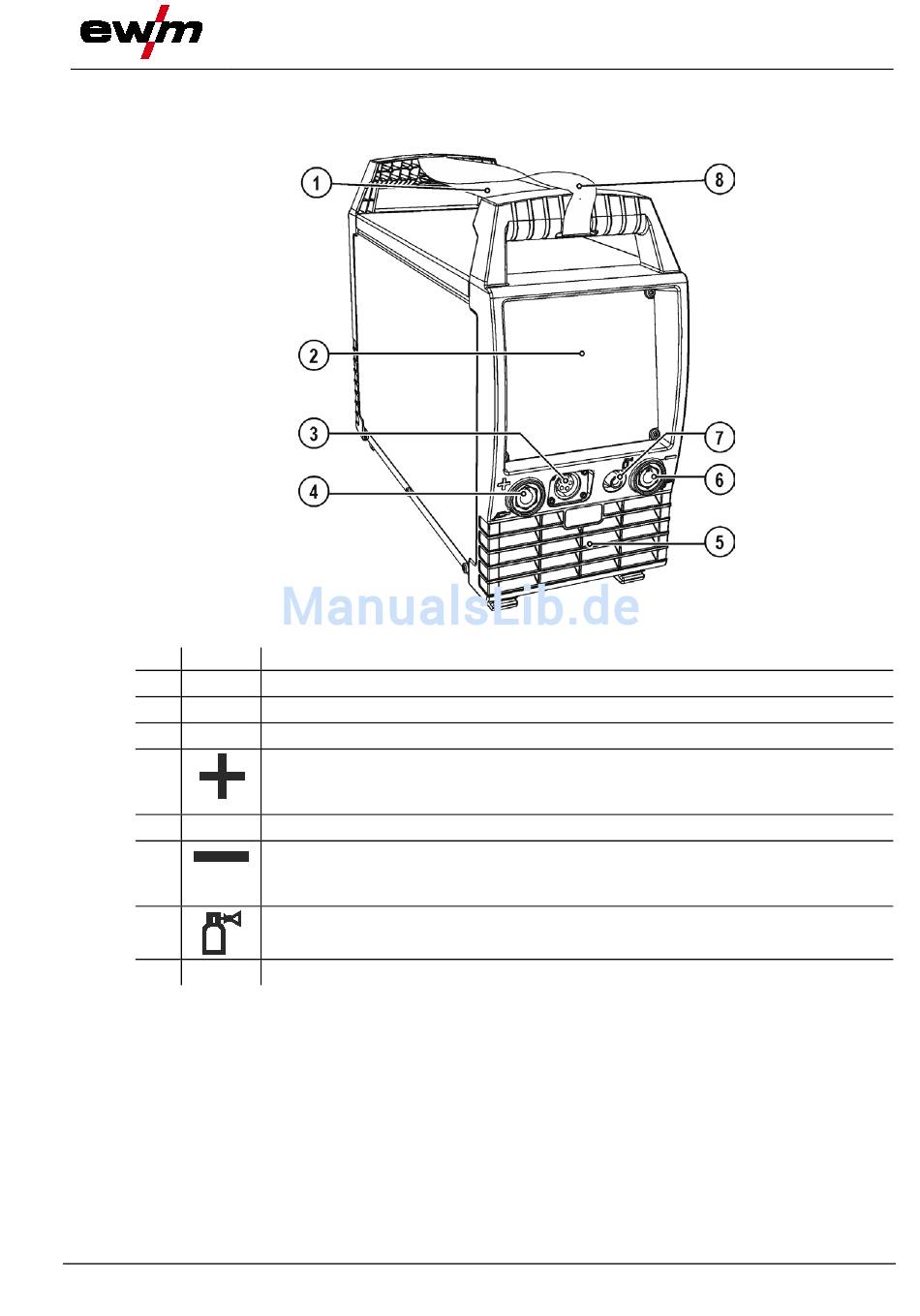

Abbildung 4-1
Frontansicht
13
