5.2
WIG-Schweißen
5.2.1
Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
7
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Gelbe Schutzkappe von Anschlussnippel G¼" entfernen.
•
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner
stecken und festziehen.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
Falls vorhanden:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
099-000239-EW500
18.05.2017
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.2.1.1
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Aufbau und Funktion

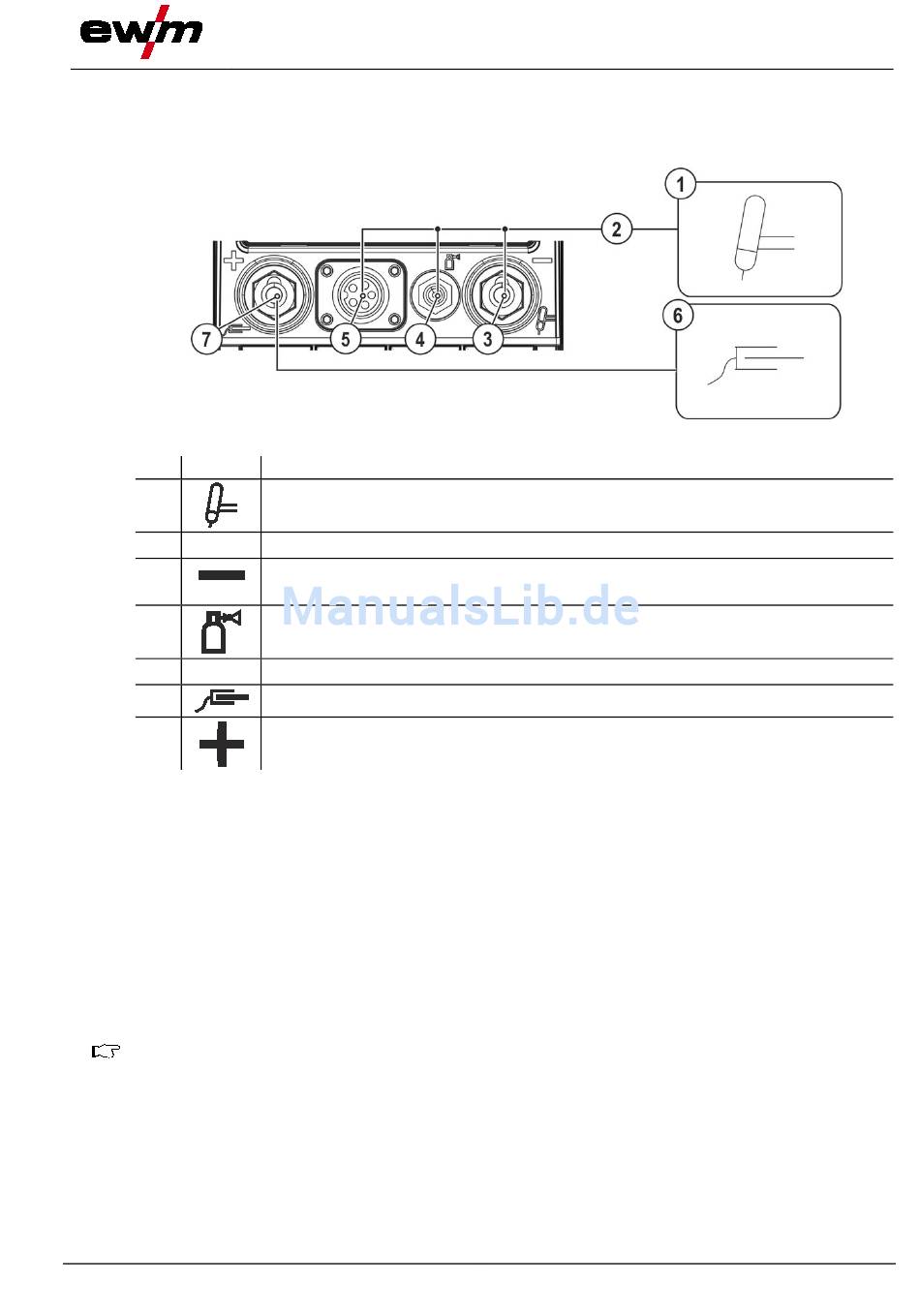

Abbildung 5-8
WIG-Schweißen
21
