5.1.5
Schweißbrennerkühlung
5.1.5.1
Anschluss Schweißbrennerkühlgerät
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
Pos. Symbol
1
2
3
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
•
4-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 4-polig des Schweißgerätes
einstecken und verriegeln.
099-000239-EW500
18.05.2017
Beschreibung
0
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Kühlmodul
Aufbau und Funktion

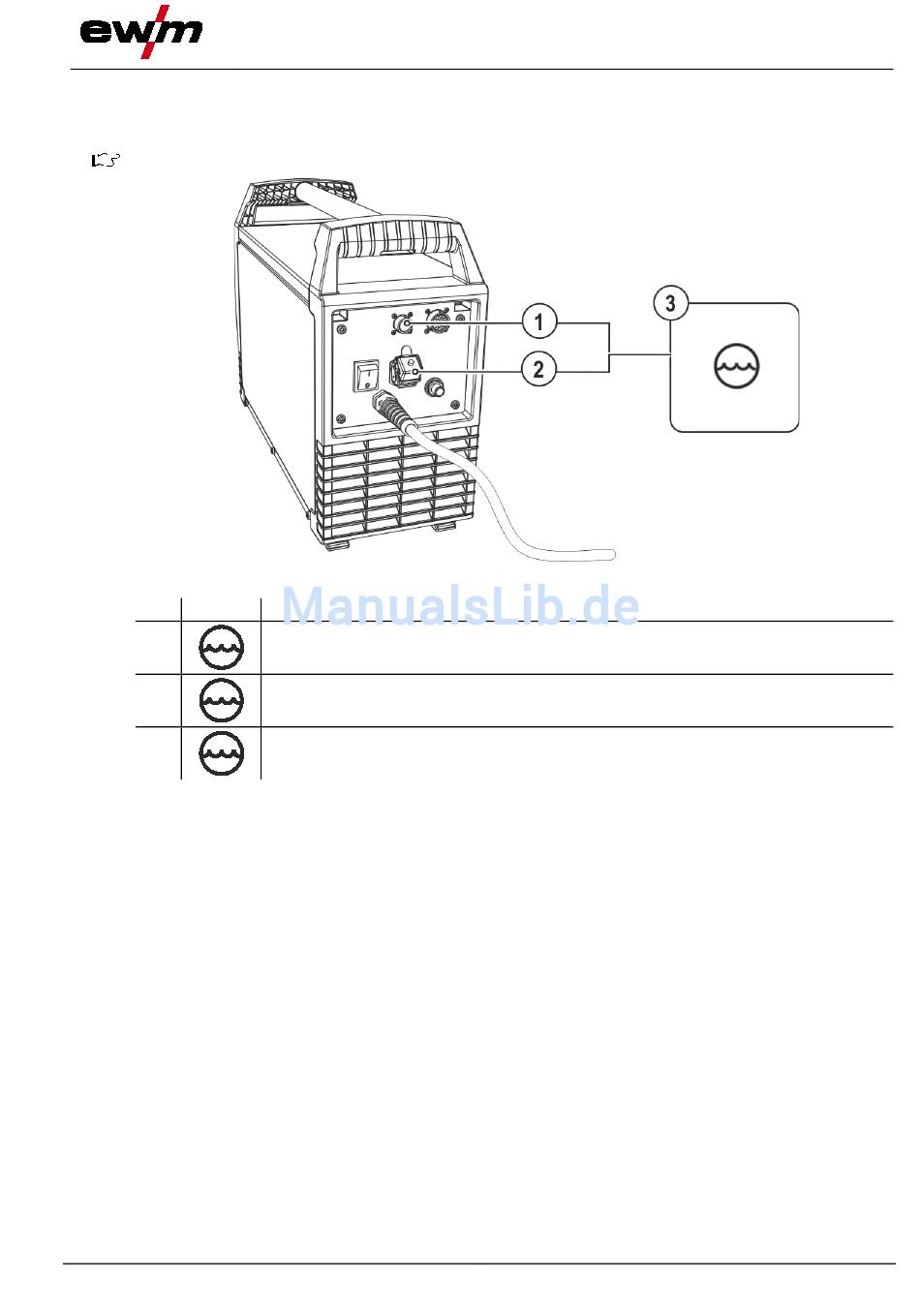

Abbildung 5-2
