Faltenbalgbaugruppe zusammenbauen
Für alle Schmierstoffe und Klebstoffe siehe die Hinweise
in Teile (Alle Modelle) auf Seite 15.
1.
O-Ring (23) schmieren und einbauen.
2.
Die neuen Faltenbälge (14) auf die Faltenbalgmuffe (22)
schieben und einrasten lassen.
3.
Die Faltenbalgmuffe (22) an der Schlüsselfläche in
einen Schraubstock einspannen.
4.
O-Ring (24) schmieren und einbauen.
5.
Gewinde-Schmierstoff auf den Innendurchmesser
der Faltenbalgmutter (25) auftragen.
6.
Die Faltenbalgmutter (25) anbringen und mit 34-41 N•m
(25-30 ft-lb) festziehen.
7.
O-Ring des Faltenbalgs (19) schmieren und einbauen.
23
A

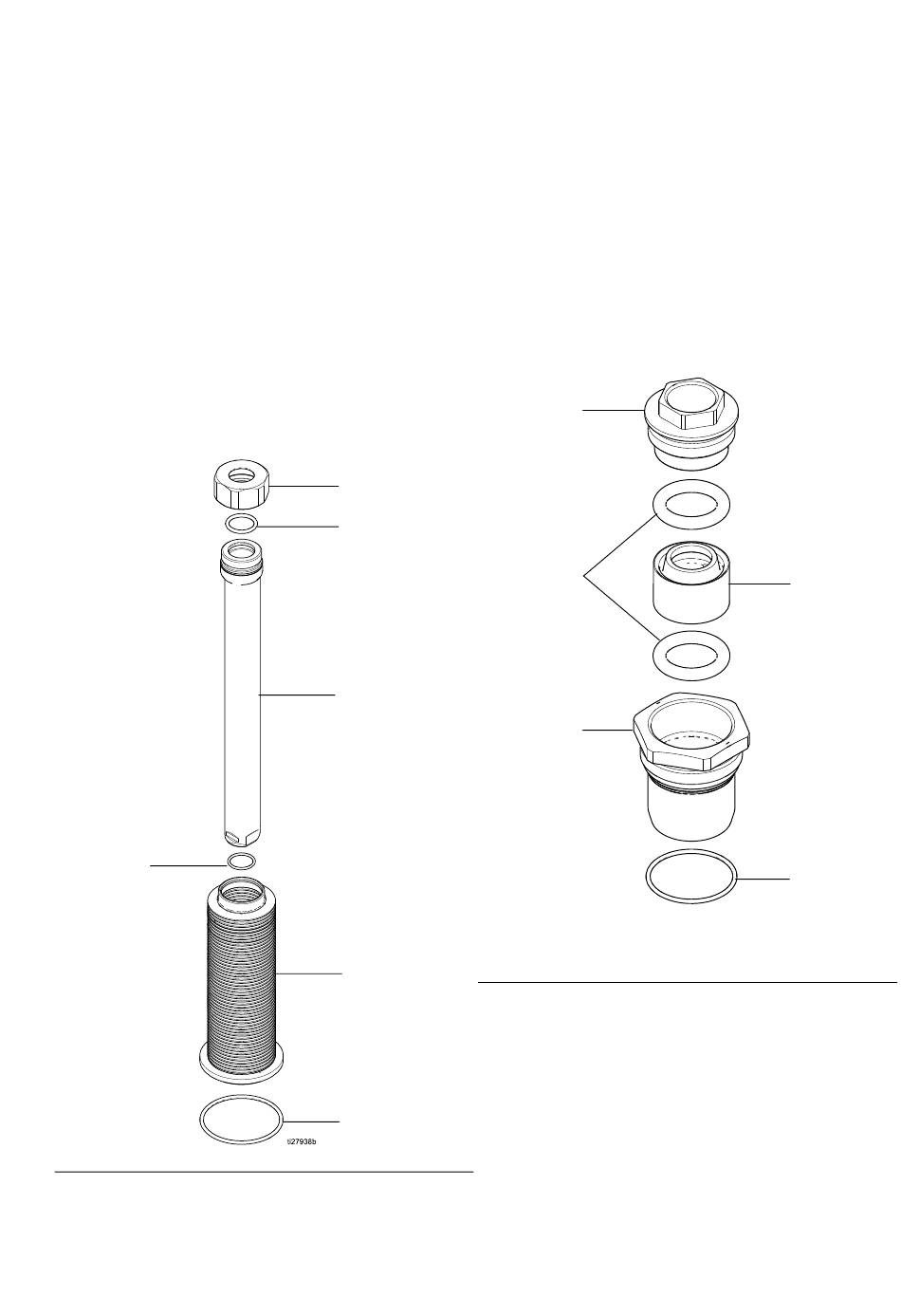

. 3. Faltenbälge demontieren oder zusammenbauen
BB
3A7815F
Halspatrone zusammenbauen
Für alle Schmierstoffe und Klebstoffe siehe die Hinweise
in Teile (Alle Modelle) auf Seite 15.
1.
2.
25
24
22
14
A
. 4. Halspatrone demontieren oder zusammenbauen
BB
19
Schmierstoff auf O-Ringe (36) auftragen. O-Ring (36)
in der Halspatrone (29) einbauen. Lippendichtung (35)
einbauen. O-Ring (36) einbauen. Gewindeschmierstoff
auf die äußeren Gewindegänge der Halsmutter (30)
auftragen und diese in die Patrone (29) einschrauben.
Von Hand anziehen.
Schmierstoff auf O-Ring (37) auftragen. O-Ring (37)
auf die Außenkante der Halspatrone (29) schieben,
bis der O-Ring (37) in der Nut sitzt.
30
36
29
ti22480a
Reparatur
35
37
9
