7.
Eine Zylinderdichtung in das obere Gehäuse setzen
und sie mit Fett fixieren. Das obere Gehäuse über
der Kolbenstange und auf den Zylinder montieren.
Sicherstellen, dass die Einlässe und Auslässe an den
Gehäusen ausgerichtet sind. Gewindeschmierstoff
auftragen und die Schrauben und Sicherungsscheiben
durch das obere Gehäuse und in das untere Gehäuse
einsetzen. Diese Schrauben handfest festziehen.
Schrauben (11) gleichmäßig festziehen und dabei
sicherstellen, dass die Zylinderdichtung (9) nicht
eingeklemmt und fixiert ist. Schrauben (11) mit
40-45 ft-lb (54-61 N•m) festziehen.
8.
Halspatrone (29) mit 95-102 N•m (70-75 ft-lb) festziehen.
Halsmutter (30) mit 34-41 N•m (25-30 ft-lb) festziehen.
Faltenbalgabschnitt zusammenbauen
Für alle Schmierstoffe und Klebstoffe siehe die Hinweise in
Teile (Alle Modelle) auf Seite 15.
1.
O-Ring (12) von oben in das obere Materialgehäuse (8)
einbauen.
2.
Faltenbalgkammer (13) auf das obere Materialgehäuse
(8) aufsetzen; dabei darauf achten, dass die
Kolbenstange (3) nicht beschädigt wird.
3.
Abziehbares (blaues) Loctite
Länge der Gewinde der Kopfschrauben (33) auftragen.
Vier Kopfschrauben (33) mit Sicherungsscheiben (10)
einsetzen, um die Faltenbalgkammer (13) am oberen
Materialgehäuse (8) zu befestigen. Kopfschrauben (33)
gleichmäßig anziehen und mit 54-61 N•m (40-45 ft-lb)
festziehen.
4.
Die Faltenbalgbaugruppe über die Kolbenstange (3)
und in die Faltenbalgkammer (13) einsetzen.
5.
O-Ring des Faltenbalgs (19) schmieren und einbauen.
3A7815F
®
243 auf die gesamte
Deckplatte und Seitenverteiler einbauen
Für alle Schmierstoffe und Klebstoffe siehe die Hinweise in
Teile (Alle Modelle) auf Seite 15.
1.
Die Deckplattenbaugruppe (15) (siehe A
über die Faltenbalgbaugruppe (14) einbauen, und dabei
die Formen von Faltenbalgmuffe (22) und Stützdichtung
(18) ausrichten. Um die gewünschte Ausrichtung zu
erhalten, in Schritten von 90° drehen und dabei die
Schrauben ausrichten.
A

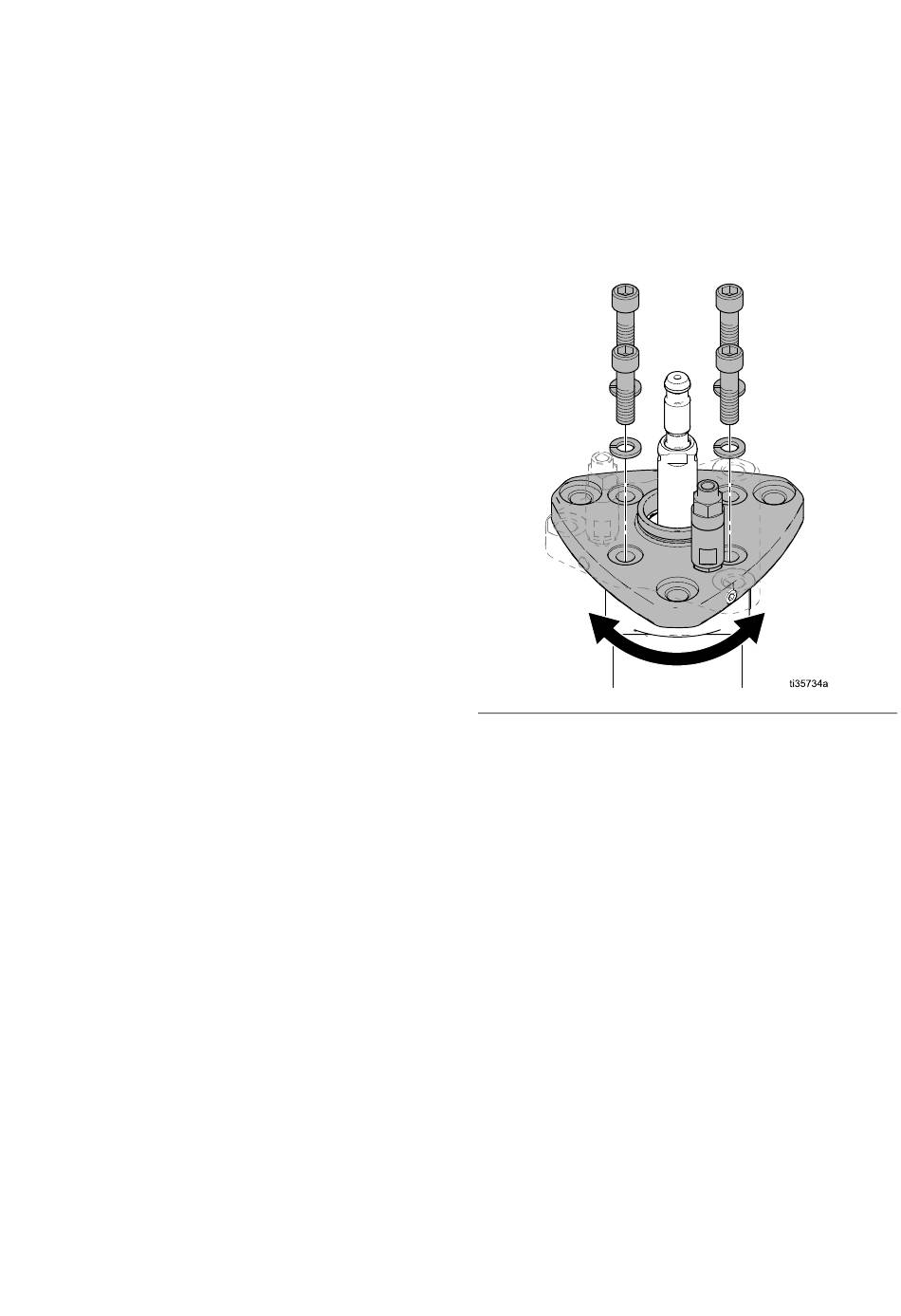

. 7. Die Deckplatte nach Bedarf drehen
BB
2.
Abziehbares (blaues) Loctite
Länge der Gewinde der Kopfschrauben (33) auftragen.
Die vier Kopfschrauben (33) mit Sicherungsscheiben
(10) in die Deckplatte (15) einbauen. Dadurch wird
die Faltenbalgbaugruppe (14‡) sicher gehalten.
Kopfschrauben (33) gleichmäßig anziehen und mit
54-61 N•m (40-45 ft-lb) festziehen.
3.
Nach dem Ausbau, Gewindedichtmittel auftragen und
ein neues Entlüftungsventil (28) in den Anschluss an
der oberen Platte einbauen. Das Ventil muss senkrecht
eingebaut werden.
4.
Abziehbares (blaues) Loctite 243 auf die Gewinde
der Schrauben (21) auftragen. Den Klemmkragen (20)
einbauen. Die Schrauben mit 2-2.5 N•m (18-22 in-lb)
festziehen.
Reparatur
. 2, Seite 8)
BB
®
243 auf die gesamte
11
