Reparatur
21
28
33
10
A

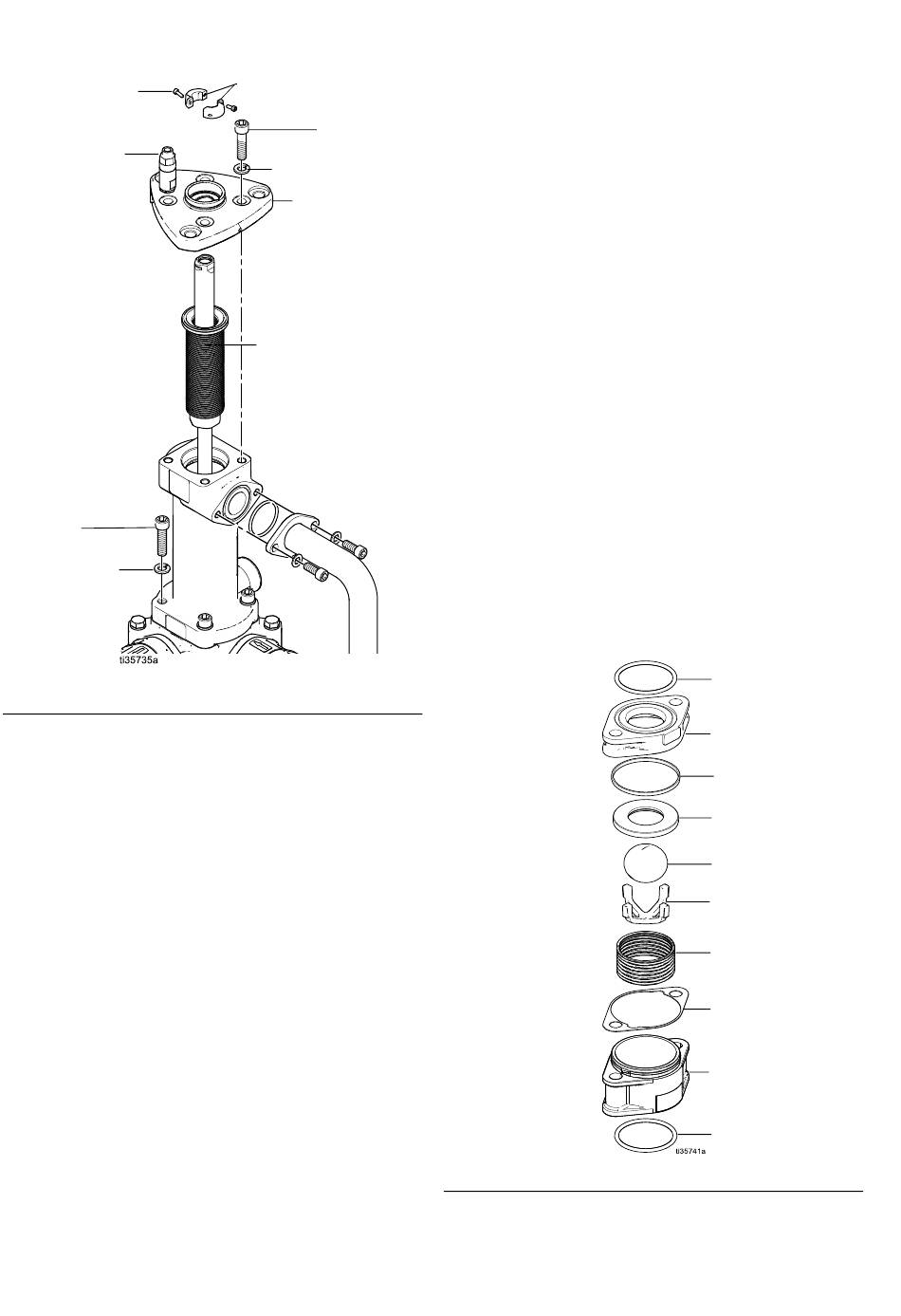

. 8. Faltenbalgabschnitt demontieren oder
BB
zusammenbauen
12
20
33
10
15, Siehe A
. 2.
BB
Siehe A
. 10.
BB
Rückschlagventilgehäuse
zusammenbauen
Für alle Schmierstoffe und Klebstoffe siehe die Hinweise
in Teile (Alle Modelle) auf Seite 15.
1.
Druckfeder (43) in Rückschlagventilgehäuse (41)
setzen.
2.
Kugelkäfig (44) in die Feder setzen (siehe A
Seite 12). Kugel (39) in Kugelkäfig (44) einsetzen.
3.
Ventilsitz (38) über Kugel (39) montieren und dabei
sicherstellen, dass die Anfasung nach unten auf die
Kugel (39) weist.
4.
Schmierstoff auf Sitzdichtung (40) auftragen und
auf Ventilsitzgehäuse (42) montieren.
5.
Ventilsitzgehäuse (42) oben auf das
Rückschlagventilgehäuse (41) setzen, mit den
Bohrungen ungefähr 90° zueinander entfernt
ausgerichtet. Leichten Druck nach unten auf das
Ventilsitzgehäuse (42) auftragen, und es drehen,
bis es in das Rückschlagventilgehäuse (41) einrastet.
Die Bohrungen müssen zusammen aufgereiht sein.
6.
Schmierstoff auf beide O-Ringe (34) auftragen und
einen auf das Ventilsitzgehäuse (42) und einen auf
das Rückschlagventilgehäuse (41) setzen.
7.
Dieses Verfahren wiederholen, bis vier
Rückschlagventile zusammengebaut sind.
A
. 9. Rückschlagventilgehäusebaugruppe
BB
. 9 auf
BB
34
42
40
38
39
44
43
58
41
34
3A7815F
