Reparatur/Teile

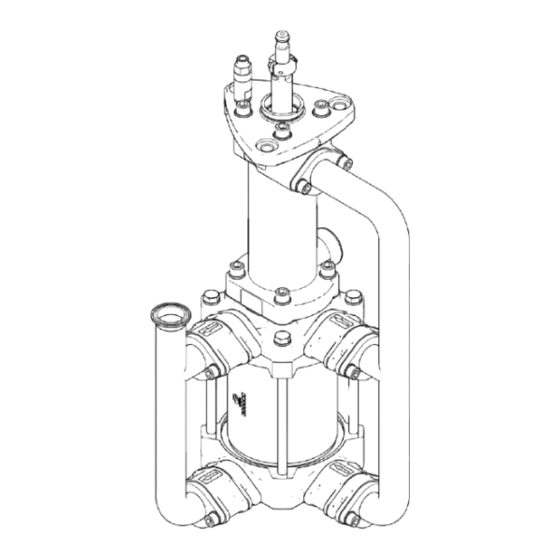

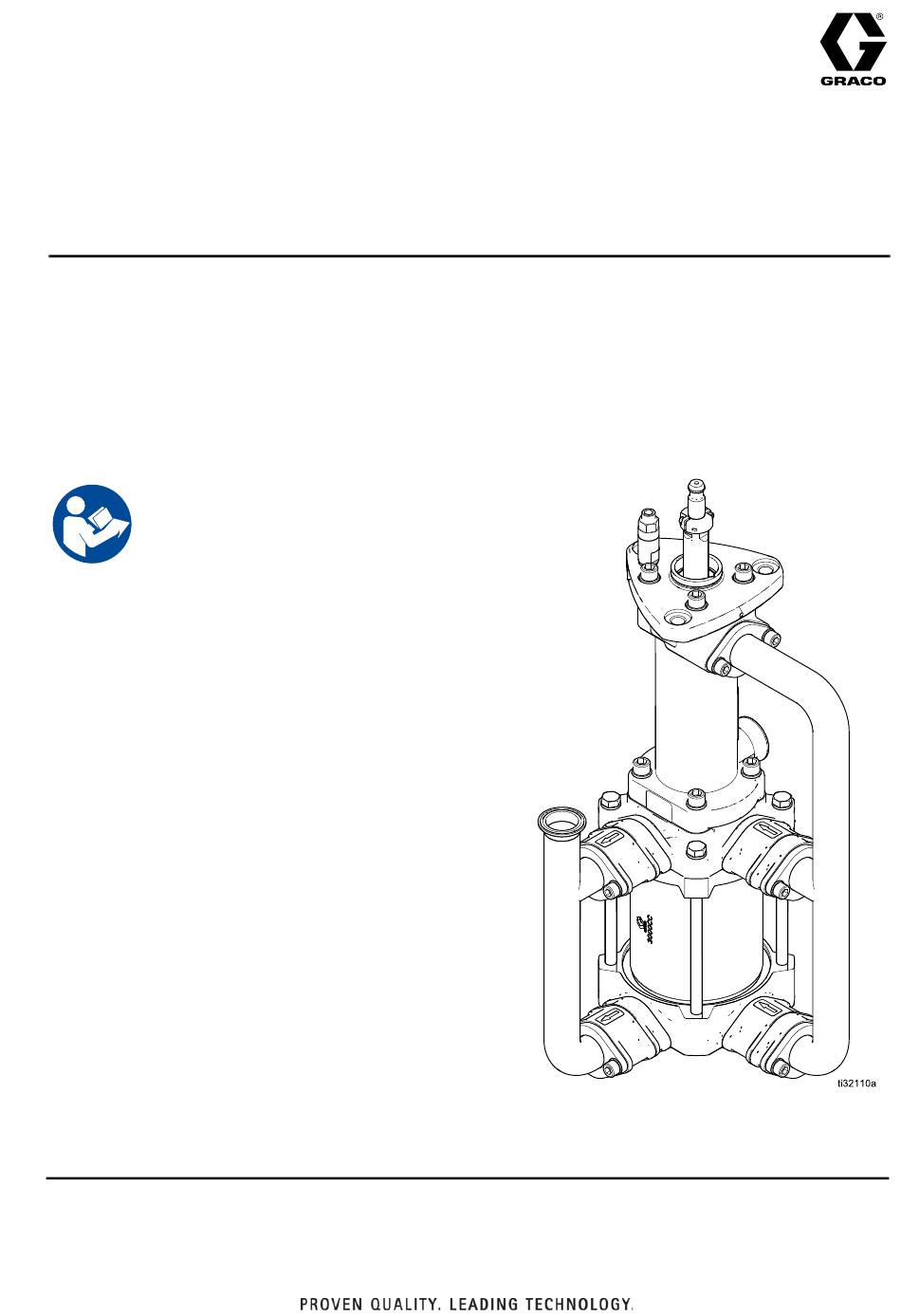

Versiegelte 4-Kugel-Plus-
Unterpumpen
Modelle 2500cc, 3000cc und 4000cc
Für das Zirkulieren von Lacken bei niedrigem Druck und hohem Volumen.
Diese Pumpe darf nicht zum Spülen oder Reinigen von Leitungen mit ätzenden,
sauren, abrasiven Leitungsreinigern und ähnlichen Flüssigkeiten verwenden.
Anwendung nur durch geschultes Personal.
Nähere Angaben dazu sind den Technischen Daten auf Seite 21
zu entnehmen zulässiger Betriebsdruck.
Wichtige Sicherheitshinweise
Lesen Sie vor der Verwendung alle Warnhinweise und
Anweisungen in der separaten Bedienungsanleitung
Ihrer Pumpe. Bewahren Sie diese Anweisungen
sorgfältig auf.
3A7815F
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 2500cc
Inhaltszusammenfassung für Graco 2500cc
- Seite 1 Reparatur/Teile Versiegelte 4-Kugel-Plus- Unterpumpen 3A7815F Modelle 2500cc, 3000cc und 4000cc Für das Zirkulieren von Lacken bei niedrigem Druck und hohem Volumen. Diese Pumpe darf nicht zum Spülen oder Reinigen von Leitungen mit ätzenden, sauren, abrasiven Leitungsreinigern und ähnlichen Flüssigkeiten verwenden.
-
Seite 2: Inhaltsverzeichnis
Demontage der kompletten Unterpumpe....6 Komplette Unterpumpe zusammenbauen ....8 Faltenbalg austauschen ........... 13 Teile (Alle Modelle)............15 Reparatursätze .............. 18 Anschlusssätze............ 18 Abmessungen ..............19 Technische Spezifikationen .......... 21 California Proposition 65..........21 Graco-Standardgarantie ..........22 Graco-Informationen............. 22 3A7815F... -
Seite 3: Sachverwandte Handbücher
Sachverwandte Handbücher Sachverwandte Handbücher Handbuch Beschreibung ® 3A6938 High-Flo Plus 4-Kugel-Pumpen ® 3A6939 Viscount High-Flo Plus Pumpen 3A6937 ® E-Flo DC High-Flo Plus Pumpen ® 3A3453 E-Flo DC 2000, 3000, 4000 und 5000 Zirkulationspumpen Nachrüst-Anschlussbausätze 4-Kugel-Unterpumpen 311876 3A7828 ® E-Flo DCi Sealed 4-Kugel-Pumpen Modelle ‡... -
Seite 4: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. -
Seite 5: Gefahr Durch Missbräuchliche Geräteverwendung
Warnhinweise WARNUNG GEFAHR DURCH MISSBRÄUCHLICHE GERÄTEVERWENDUNG Missbräuchliche Verwendung des Geräts kann zu schweren oder sogar tödlichen Verletzungen führen. • Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen oder Alkohol stehen. • Den zulässigen Betriebsdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert nicht überschreiten. -
Seite 6: Reparatur
Reparatur Reparatur Demontage der kompletten Rückschlagventile und Seitenverteiler entfernen Unterpumpe Eine Explosionsdarstellung der Teile finden Sie unter Teile Eine komplette Liste der verfügbaren Reparatursätze (Alle Modelle), Seite 15. finden Sie unter Reparatursätze, Seite 18. Das untere Materialgehäuse (7) in einen Schraubstock Zum Austausch der Faltenbälge ohne eine vollständige einspannen. -
Seite 7: Faltenbalgabschnitt Demontieren
Reparatur Faltenbalgabschnitt demontieren O-Ring (19) des Balgs entfernen. Faltenbalgbaugruppe aus der Faltenbalgkammer Siehe A . 8, Seite 12. entfernen. Für alle Schmierstoffe und Klebstoffe siehe die Hinweise in Teile (Alle Modelle) auf Seite 15. HINWEIS: Die Faltenbalgbaugruppe enthält die Faltenbalgmutter (25), den Faltenbalg (14), O-Ringe (23, 24) Schrauben (21) herausschrauben und den Klemmkragen und die Faltenbalgmuffe (22). -
Seite 8: Komplette Unterpumpe Zusammenbauen
Reparatur Komplette Unterpumpe Faltenbalgbaugruppe demontieren zusammenbauen Siehe A . 3, Seite 9. Die Faltenbalgmuffe (22) an der Schlüsselfläche Deckplatte zusammenbauen in einen Schraubstock einspannen. Einen Schlüssel auf die Schlüsselflächen der Für alle Schmierstoffe und Klebstoffe siehe die Hinweise Faltenbalgmutter (25) setzen und diese von in Teile (Alle Modelle) auf Seite 15. -
Seite 9: Faltenbalgbaugruppe Zusammenbauen
Reparatur Faltenbalgbaugruppe zusammenbauen Halspatrone zusammenbauen Für alle Schmierstoffe und Klebstoffe siehe die Hinweise Für alle Schmierstoffe und Klebstoffe siehe die Hinweise in Teile (Alle Modelle) auf Seite 15. in Teile (Alle Modelle) auf Seite 15. O-Ring (23) schmieren und einbauen. Schmierstoff auf O-Ringe (36) auftragen. -
Seite 10: Kolbenbaugruppe Zusammenbauen
Reparatur Kolbenbaugruppe zusammenbauen Materialabschnitt zusammenbauen Für alle Schmierstoffe und Klebstoffe siehe die Hinweise Für alle Schmierstoffe und Klebstoffe siehe die Hinweise in Teile (Alle Modelle) auf Seite 15. in Teile (Alle Modelle) auf Seite 15. HINWEIS: Beim Zusammenbau der ACHTUNG 2500-cm3-Kolbenbaugruppe kann es einfacher sein, Das Entlastungsventil (48) muss in das obere Schritte 1 und 2 durchzuführen, während die Teile im... -
Seite 11: Deckplatte Und Seitenverteiler Einbauen
Reparatur Deckplatte und Seitenverteiler einbauen Eine Zylinderdichtung in das obere Gehäuse setzen und sie mit Fett fixieren. Das obere Gehäuse über der Kolbenstange und auf den Zylinder montieren. Für alle Schmierstoffe und Klebstoffe siehe die Hinweise in Sicherstellen, dass die Einlässe und Auslässe an den Teile (Alle Modelle) auf Seite 15. - Seite 12 Reparatur Rückschlagventilgehäuse zusammenbauen Für alle Schmierstoffe und Klebstoffe siehe die Hinweise in Teile (Alle Modelle) auf Seite 15. Druckfeder (43) in Rückschlagventilgehäuse (41) 15, Siehe A . 2. setzen. Kugelkäfig (44) in die Feder setzen (siehe A . 9 auf Seite 12).
-
Seite 13: Faltenbalg Austauschen
Reparatur Faltenbalg austauschen Verteiler einbauen Für alle Schmierstoffe und Klebstoffe siehe die Hinweise in Teile (Alle Modelle) auf Seite 15. Schmierstoff auf O-Ring (34) auftragen und in den Verteilerabschnitt der Faltenbalgkammer setzen. Dieses Gerät bleibt unter Druck, bis der Druck manuell entlastet wird. - Seite 14 Reparatur ® 25. Abziehbares (blaues) Loctite 243 auf die gesamte ACHTUNG Länge der Gewinde der Kopfschrauben (33) auftragen. Bei einem Ausfall des Faltenbalgs muss auch das Die vier Kopfschrauben (33) mit Sicherungsscheiben Entlüftungsventil (28) ausgetauscht und der Materialweg (10) in die Deckplatte (29) einbauen. Dadurch wird die von Verstopfungen durch Farbe befreit werden.
-
Seite 15: Teile (Alle Modelle)
Teile (Alle Modelle) Teile (Alle Modelle) 3A7815F... - Seite 16 Teile (Alle Modelle) ® Schmierstoff (Haynes Tube Lubri-Film auftragen). Schmierstoff darf keine Silikone enthalten. ® Schmierstoff (Lubriplate 930-AA) auftragen. ® ™ Schmierstoff (Loctite Gewindedichtmittel für Rohrgewinde) auftragen. ® Schraubensicherung (Loctite 243) auftragen. Grundierung (fettlösende Grundierung für Loctite-Produkte) und Gewindedichtmittel ® (Loctite 268) auftragen.
- Seite 17 Teile (Alle Modelle) 17J564 RÜCKSCHLAGVENTIL, Pos. Teil Beschreibung Menge BAUGRUPPE 17T751 KOLBEN, 2500 17G404 PATRONE, DICHTUNGSGEHÄUSE 17T753 KOLBEN, 3000 17G403 HALSMUTTER 17T754 KOLBEN, 4000 110208 ROHRSTOPFEN, OHNE KOPF 2*♦ ----- KOLBENDICHTUNG, 2500 17Y303 SCHRAUBE, Innensechskant, ----- KOLBENDICHTUNG, 3000 M12X45, Edelstahl 34*♦# 166985 PACKUNG, O-RING...
-
Seite 18: Reparatursätze
Reparatursätze Reparatursätze Unterpumpengröße Beschreibung 2500cc 3000cc 4000cc Kompletter Pumpenreparatursatz (*) Enthält Pos. 2, 9, 12, 14, 17, 18, 23, 24, 34, 35, 36, 38, 39, 40, 25E755 25E756 25E757 43, 44 und 58. Chromex-Kolbenstange (**) Hinweis: Dieses Teil nur verwenden, wenn es für die chemische 17G075 Verträglichkeit notwendig ist. -
Seite 19: Abmessungen
Abmessungen Abmessungen Identifizierung von Einlass und Auslass Beim Einbau oder Wiedereinbau der versiegelten 4-Kugel-Plus-Unterpumpen den Einlass und Auslass der versiegelten 4-Kugel-Plus-Unterpumpen identifizieren und den empfohlenen Einbauverfahren in den entsprechenden Pumpenhandbüchern folgen. Siehe Sachverwandte Handbücher auf Seite 3. Auslass Einlass . 11. Ein- und Auslass ACHTUNG Der maximal zulässige Materialeinlassdruck beträgt 0,1 MPa (1,0 bar/15 psi). -
Seite 20: Standard-Drehung Der Deckplatte
Abmessungen Standard-Drehung der Deckplatte 90°-Drehung der Deckplatte 180°-Drehung der Deckplatte Abmessung U.S. Metrisch 3.3" 8,4 cm 8,2 Zoll (2500 cm3) 20,8 cm (2500 cm3) 7,9 Zoll (3000 cm3, 4000 cm3) 20 cm (3000 cm3, 4000 cm3) 9,2 Zoll (2500 cm3) 23,4 cm (2500 cm3) 8,4 Zoll (3000 cm3, 4000 cm3) 21,3 cm (3000 cm3, 4000 cm3) -
Seite 21: Technische Spezifikationen
Zyklus (4,75 Zoll empfohlene U.S./metrisch U.S./metrisch [12 cm] Hub) Doppelhubzahl Modell 17Z387 Modell 17Z390 460 psi Modell 17Z695 2500cc 76 lbs (34,5 Kg) 32 bar (3,2 MPa) Modell 17Z698 Modell 18F379 Modell 17Z388 Modell 17Z391 400 psi 12 Hübe Modell 17Z696... -
Seite 22: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
