Reparatur
Faltenbalgbaugruppe demontieren
Siehe A
. 3, Seite 9.
BB
1.
Die Faltenbalgmuffe (22) an der Schlüsselfläche
in einen Schraubstock einspannen.
2.
Einen Schlüssel auf die Schlüsselflächen der
Faltenbalgmutter (25) setzen und diese von
der Faltenbalgmuffe entfernen.
3.
O-Ringe (24, 25) innen in der Faltenbalgmuffe (22)
entfernen.
4.
Faltenbälge (14) von der Faltenbalgmuffe (22)
abhebeln.
Halspatrone demontieren
Siehe A
. 4, Seite 9.
BB
Zur Demontage der Halspatrone Halsmutter (30), O-Ring
(37), Lippendichtung (35) und beide O-Ringe (36) entfernen.
Kolbenbaugruppe demontieren
Siehe A
. 5, Seite 10.
BB
Die Schlüsselflächen der Kolbenmutter (4) in einen
Schraubstock einspannen. Stange (3) von der Kolbenmutter
(4) abschrauben. Kolben (1), Dichtung (2) und Distanzstück
(5) entfernen.
Alle Teile reinigen
Alle Teile in verträglichem Lösemittel reinigen. Alle Teile
auf Verschleiß oder Beschädigungen prüfen. Wird ein
Reparatursatz verwendet, sollten alle neuen Teile des
Satzes verwendet und die alten weggeworfen werden.
Andere Teile nach Bedarf ersetzen. Verschlissene
oder beschädigte Teile können die Pumpenleistung
beeinträchtigen oder zu vorzeitigem Verschleiß der
neuen Dichtungen und Packungen führen.
8
Komplette Unterpumpe
zusammenbauen
Deckplatte zusammenbauen
Für alle Schmierstoffe und Klebstoffe siehe die Hinweise
in Teile (Alle Modelle) auf Seite 15.
1.
Schmierstoff auf die Stützdichtung (18) auftragen.
2.
Stützdichtung (18) einbauen. Auf den richtigen Sitz der
Dichtung achten. Bei Bedarf eine Presse verwenden.
3.
Lagergehäuse (16), Lager (17), Haltescheibe (26) und
Haltering (27) in die Deckplatte (15) einsetzen.
31

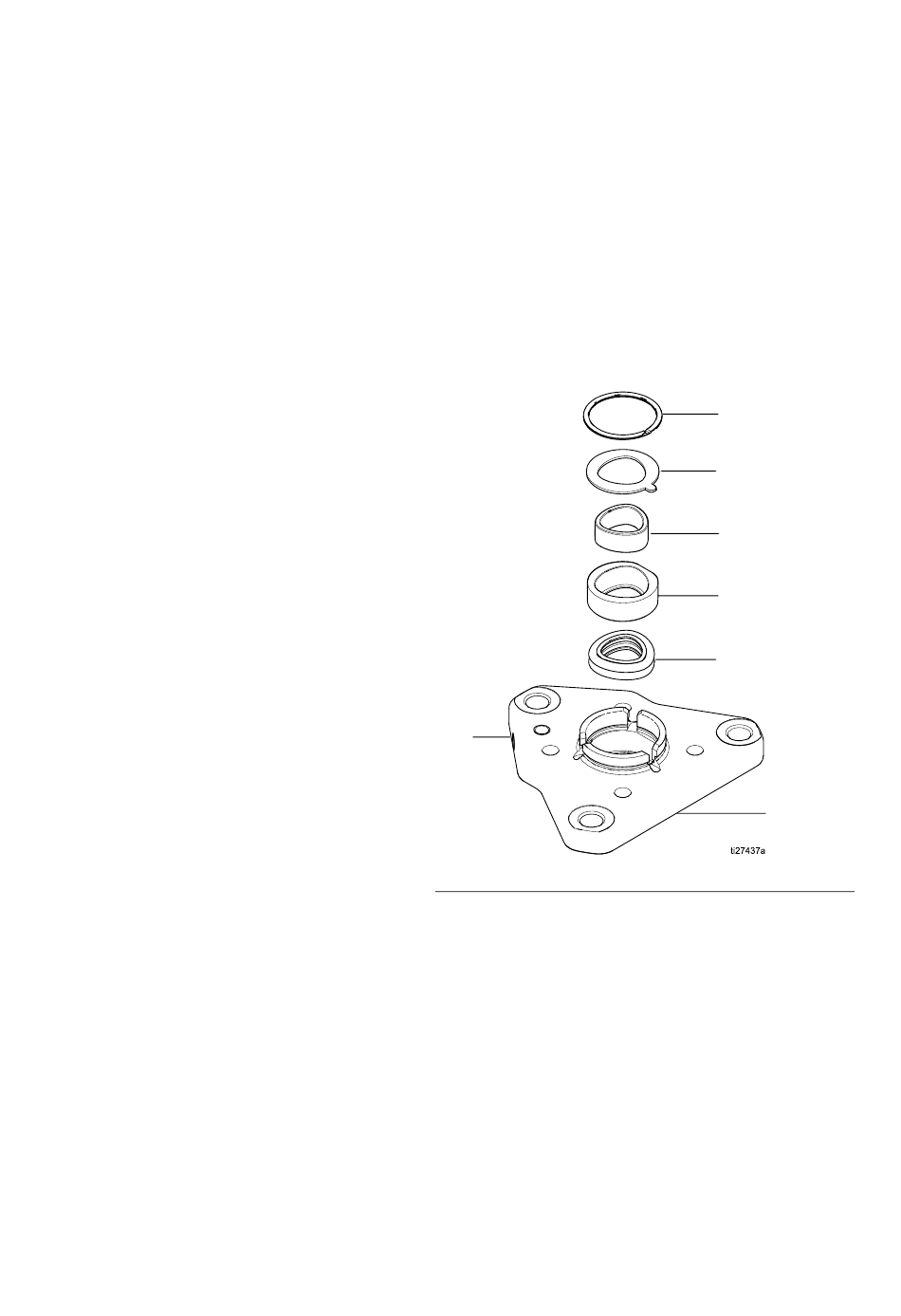

A
. 2. Deckplattenbaugruppe
BB
27
26
17
16
18
15
3A7815F
