Ustawienie zakresu uchwytów

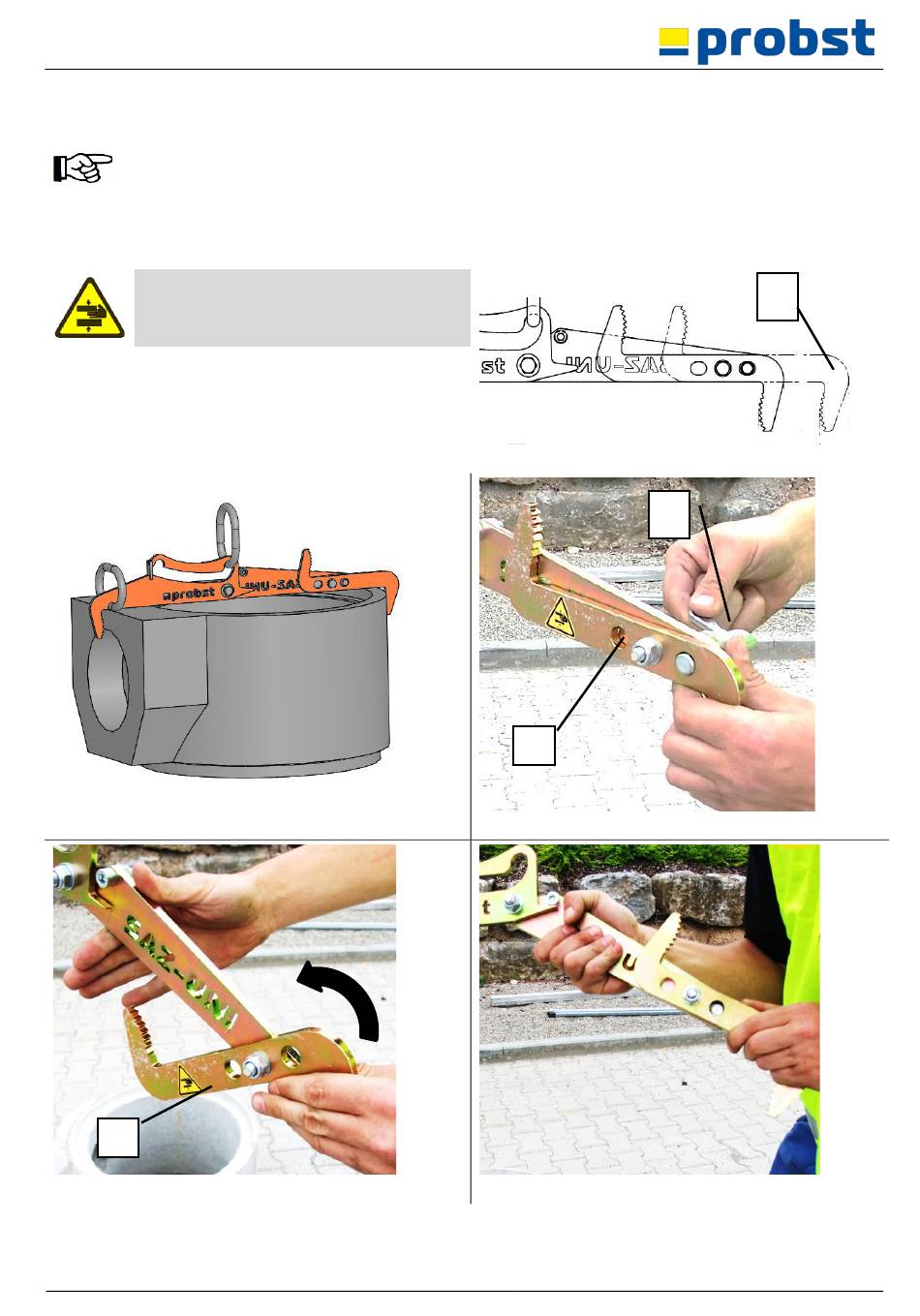

Zakres chwytu dla części nasadowych (NW 625)
5.2
Przy chwytaniu części tulei (Rys. 6) ruchome ramię chwytaka (1) musi być obrócone o 180°.
Zwiększenie zakresu zacisku z 550 mm do 625 mm (zakres zacisku (B) patrz Rys. 5)
Wyciągnąć lekko śrubę sprężystą (2) i obracać ją jednocześnie, aż ramię chwytaka będzie można
przesunąć. Następnie ramię chwytaka (1) należy zablokować przez ponowne włączenie śruby
sprężynowej (2).
Należy zachować ostrożność przy
ustawianiu zakresu zacisku.
Niebezpieczeństwo zranienia rąk!
Bild 6
1
Bild 8
54000035
Bild 5
1
Bild 7
Bild 9
13 / 21
B
2
PL
