G. Oljepåfyllning
H. Oljeavtappningsplugg
I. Ljuddämpare, ljuddämparskydd, (i förekommande fall) gnistskydd (i
förekommande fall)
J. Gasreglage /Bränsleavstängning/Transport Guard™
K. Chokereglage
L. Luftintagsgaller
M. Elstartströmbrytare (om sådan finns)
1
Vissa motorer och maskiner har fjärrkontroller. Se bruksanvisningen beträffande
placering och manövrering av fjärrkontroller.

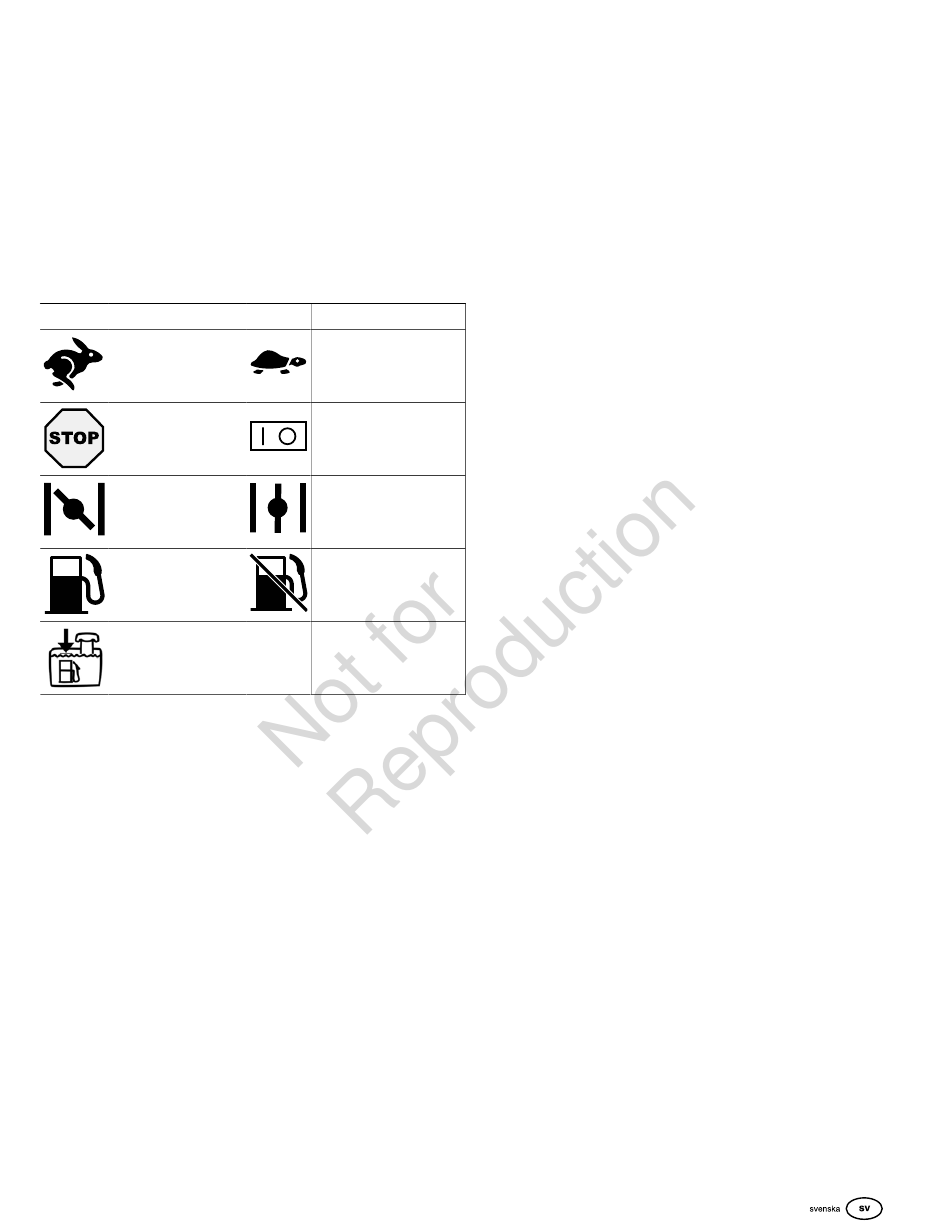

Motorreglagesymboler och deras
innebörd
Symbol Innebörd
Motorvarvtal - HÖGT
Motorvarvtal - STOPP
Start av motor - choken
STÄNGD
Tanklock
Bränslekran - ÖPPEN
Bränslenivå - Maximal
Överfyll inte
Montering
Konvertering av gasreglage
Standardmotorn har ett manuellt gasreglage. Följ lämpliga instruktioner nedan för att
montera ett fjärrstyrt gasreglage eller konvertera till konstantvarvtal.
Anm.: Motorns varvtal kan behöva justeras efter monteringen för att
utrustningstillverkarens prestandaspecifikationer ska uppfyllas. Kontakta en auktoriserad
Briggs & Stratton serviceverkstad för att få hjälp.
Fjärrstyrt gasreglage med flätad vajer
Ett fjärrstyrt gasreglage med flätad vajer kan monteras i någon av två alternativa
riktningar: Mot topplocket eller Framifrån.
Mot topplocket
Se bild: 3, 4
1. Flytta gasreglaget/Transport Guard™ (A, bild 3, 4) till läget SNABB (FAST).
2. Håll vajermonteringsmuttern (J, bild 4) med en 10 mm nyckel och lössa skruven
(K).
3. Montera vajern (L, bild 4) genom hålet i vajermonteringsmuttern (J) och dra åt
skruven (K). Se till att vajern (L) inte sticker ut mer än 12,7 mm (1/2") från hålet.
4. Lossa skruven (I, bild 4). Fäst vajermanteln (N) under vajerklämman (M) och dra
åt skruven (I).
5. Kontrollera det fjärrstyrda gasreglagets funktion genom att flytta gasreglaget
mellan LÅNGSAM (SLOW) och SNABB (FAST) några gånger. Det fjärrstyrda
gasreglaget och vajern (L, bild 4) ska röra sig obehindrat.
6. Ta bort styrlänken (H, bild 4).
Anm.: Gasreglaget/TransportGuard™ kommer nu bara att ha två lägen: STOPP (OFF)
och KÖR (RUN).
7. Montera den nya PÅ/AV (ON/OFF) TransportGuard™ skylten (O, bild 3) ovanpå
den befintliga gasreglageskylten på manöverpanelen (F).
Symbol Innebörd
Motorvarvtal - LÅGT
TILL - FRÅN
Motorstart - choken ÖPPEN
Bränslekran - STÄNGD
Framifrån
Se bild: 3, 5, 6
1. Flytta gasreglaget/Transport Guard™ (A, bild 3, 5) till läget SNABB (FAST).
2. Håll vajermonteringsmuttern (J, bild 5) med en 10 mm nyckel och lössa skruven
(K).
3. Montera vajern (L, bild 5) genom hålet i vajermonteringsmuttern (J) och dra åt
skruven (K). Se till att vajern (L) inte sticker ut mer än 12,7 mm (1/2") från hålet.
4. Lossa skruven (I, bild 5). Fäst vajermanteln (N) under vajerklämman (M) och dra
åt skruven (I).
5. Kontrollera det fjärrstyrda gasreglagets funktion genom att flytta gasreglaget
mellan LÅNGSAM (SLOW) och SNABB (FAST) några gånger. Det fjärrstyrda
gasreglaget och vajern (L, bild 5) ska röra sig obehindrat.
6. Ta bort styrlänken (H, bild 6).
Anm.: Gasreglaget/TransportGuard™ kommer nu bara att ha två lägen: STOPP (OFF)
och KÖR (RUN).
7. Montera den nya PÅ/AV (ON/OFF) TransportGuard™ skylten (O, bild 3) ovanpå
den befintliga gasreglageskylten på manöverpanelen (F).
Fjärrstyrt gasreglage med massiv tråd
Ett fjärrstyrt gasreglage med stel tråd kan monteras i någon av fyra riktningar: Mot
topplocket, framåt, åt vänster, eller Från höger.
Mot topplocket
Se bild: 7, 8
1. Flytta gasreglaget/Transport Guard™ (A, bild 7, 8) till läget SNABB (FAST).
2. Ta bort bulten (D, bild 7) och muttern (E). Ta bort manöverpanelen (F).
3. Lossa muttern (P, bild 7) med en 10 mm nyckel ett halvt varv på gasreglaget/
TransportGuard™ (A).
4. Montera manöverpanelen (F, bild 7) och fäst med muttern (E) och bulten (D). Dra
åt muttern (E) till 4,5 Nm (40 lb-in). Dra åt bulten (D) till 5,6 Nm (50 lb-in).
5. Montera den massiva trådens Z-fäste (Q, bild 8) i något av de små hålen i
gasspjället (R).
6. Lossa skruven (I, bild 8). Fäst vajermanteln (N) under vajerklämman (M) och dra
åt skruven (I).
7. Kontrollera det fjärrstyrda gasreglagets funktion genom att flytta gasreglaget
mellan LÅNGSAM (SLOW) och SNABB (FAST) några gånger. Det fjärrstyrda
gasreglaget och den stela tråden (L, bild 8) ska röra sig obehindrat.
Framifrån
Se bild: 7, 9
1. Flytta gasreglaget/Transport Guard™ (A, bild 7, 9) till läget SNABB (FAST).
2. Ta bort bulten (D, bild 7) och muttern (E). Ta bort manöverpanelen (F).
3. Lossa muttern (P, bild 7) med en 10 mm nyckel ett halvt varv på gasreglaget/
TransportGuard™ (A).
4. Montera manöverpanelen (F, bild 7) och fäst med muttern (E) och bulten (D). Dra
åt muttern (E) till 4,5 Nm (40 lb-in). Dra åt bulten (D) till 5,6 Nm (50 lb-in).
5. Montera den massiva trådens Z-fäste (Q, bild 9) i något av de små hålen i
gasspjället (R).
6. Lossa skruven (I, bild 9). Fäst vajermanteln (N) under vajerklämman (M) och dra
åt skruven (I).
7. Kontrollera det fjärrstyrda gasreglagets funktion genom att flytta gasreglaget
mellan LÅNGSAM (SLOW) och SNABB (FAST) några gånger. Det fjärrstyrda
gasreglaget och den stela tråden (L, bild 9) ska röra sig obehindrat.
Från vänster
Se bild: 7, 10
1. Flytta gasreglaget/Transport Guard™ (A, bild 7, 10) till läget SNABB (FAST).
2. Ta bort bulten (D, bild 7) och muttern (E). Ta bort manöverpanelen (F).
3. Lossa muttern (P, bild 7) med en 10 mm nyckel ett halvt varv på gasreglaget/
TransportGuard® (A).
4. Montera manöverpanelen (F, bild 7) och fäst med muttern (E) och bulten (D). Dra
åt muttern (E) till 4,5 Nm (40 lb-in). Dra åt bulten (D) till 5,6 Nm (50 lb-in).
5. Montera den massiva trådens Z-fäste (L, bild 10) i det lilla hålet (S) i
gasreglagespaken (A).
6. Lossa skruven (I, bild 10). Fäst vajermanteln (N) under vajerklämman (M) och
dra åt skruven (I).
7. Kontrollera det fjärrstyrda gasreglagets funktion genom att flytta gasreglaget
mellan LÅNGSAM (SLOW) och SNABB (FAST) några gånger. Det fjärrstyrda
gasreglaget och den stela tråden (L, bild 10) ska röra sig obehindrat.
