Mobotix T24 Handbuch Seite 93

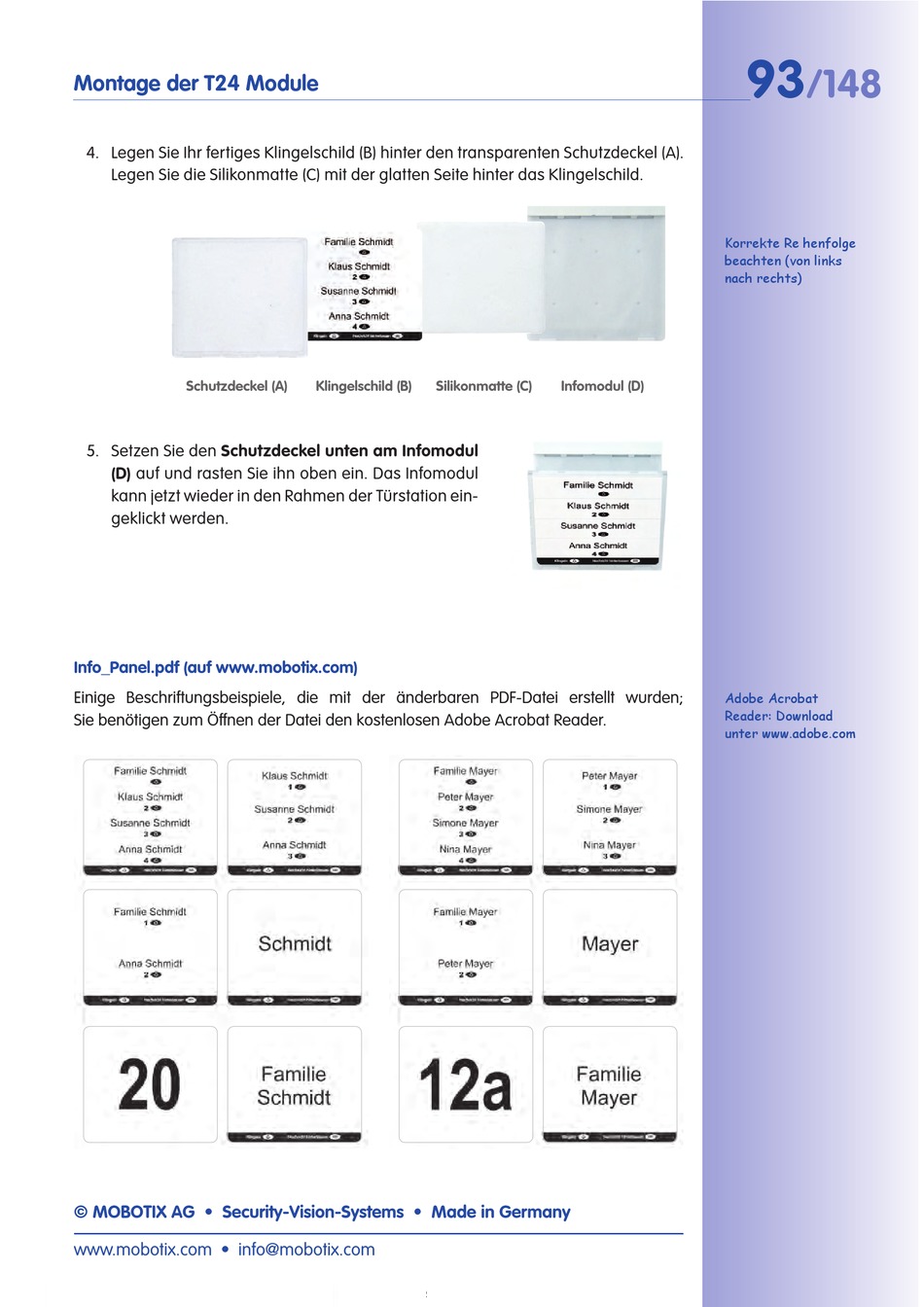

Montage der T24 Module
4. Legen Sie Ihr fertiges Klingelschild (B) hinter den transparenten Schutzdeckel (A).
Legen Sie die Silikonmatte (C) mit der glatten Seite hinter das Klingelschild.
Schutzdeckel (A)
5. Setzen Sie den Schutzdeckel unten am Infomodul
(D) auf und rasten Sie ihn oben ein. Das Infomodul
kann jetzt wieder in den Rahmen der Türstation ein-
geklickt werden.
Info_Panel.pdf (auf www.mobotix.com)
Einige Beschriftungsbeispiele, die mit der änderbaren PDF-Datei erstellt wurden;
Sie benötigen zum Ö nen der Datei den kostenlosen Adobe Acrobat Reader.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Klingelschild (B) Silikonmatte (C)
N*%%"F$" X" 4"()*8H"
0",24$"( JG*( 8#(F:
(,24 %"24$:L
Infomodul (D)
a6*0" a2%*0,$
X",6"%- ;*.(8*,6
7($"% .../,6*0"/2*+
93
/148
