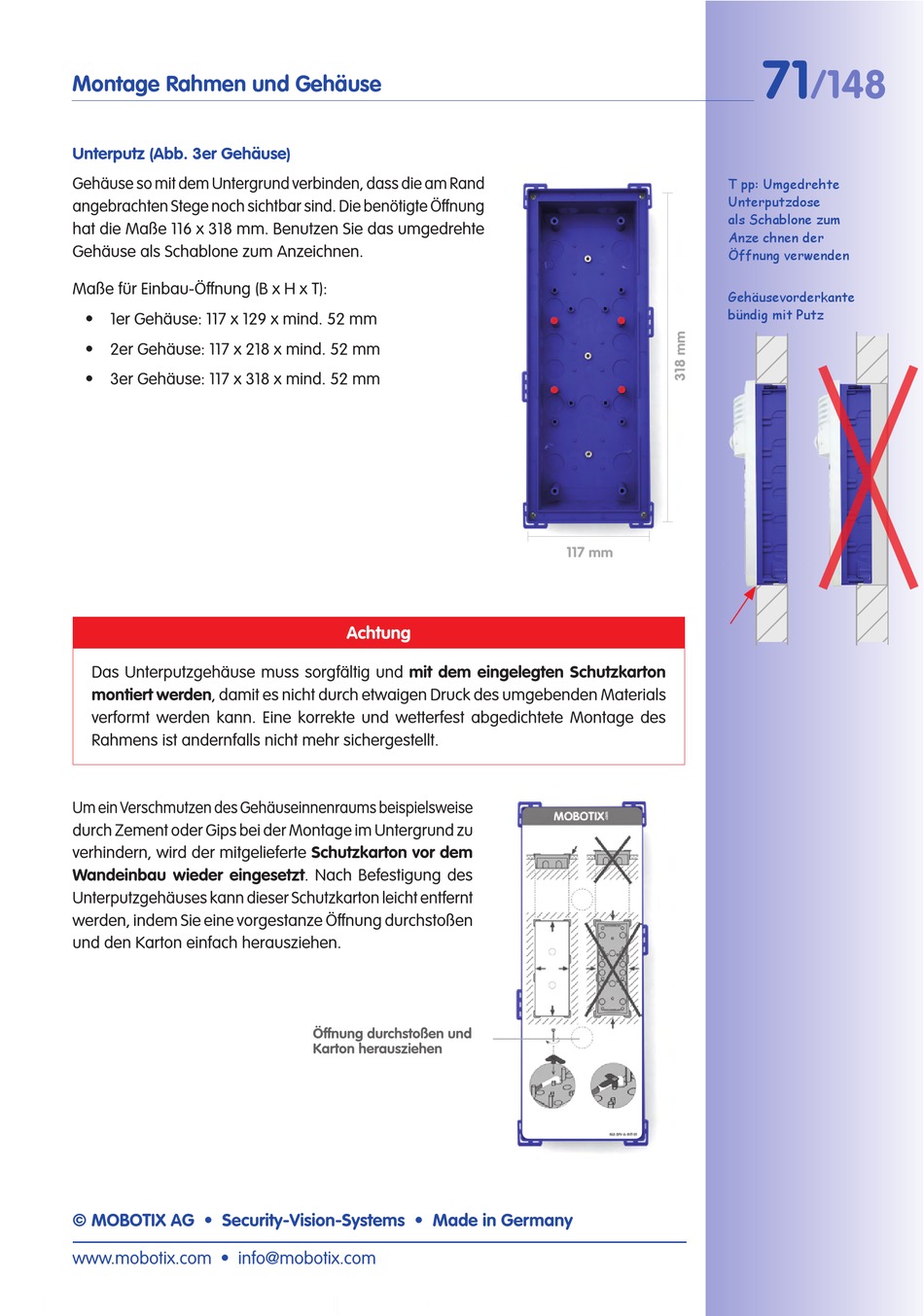

Mobotix T24 Handbuch Seite 71

Montage Rahmen und Gehäuse
Unterputz (Abb. 3er Gehäuse)
Gehäuse so mit dem Untergrund verbinden, dass die am Rand
angebrachten Stege noch sichtbar sind. Die benötigte Ö nung
hat die Maße 116 x 318 mm. Benutzen Sie das umgedrehte
Gehäuse als Schablone zum Anzeichnen.
Maße für Einbau-Ö nung (B x H x T):
• 1er Gehäuse: 117 x 129 x mind. 52 mm
• 2er Gehäuse: 117 x 218 x mind. 52 mm
• 3er Gehäuse: 117 x 318 x mind. 52 mm
Das Unterputzgehäuse muss sorgfältig und mit dem eingelegten Schutzkarton
montiert werden, damit es nicht durch etwaigen Druck des umgebenden Materials
verformt werden kann. Eine korrekte und wetterfest abgedichtete Montage des
Rahmens ist andernfalls nicht mehr sichergestellt.
Um ein Verschmutzen des Gehäuseinnenraums beispielsweise
durch Zement oder Gips bei der Montage im Untergrund zu
verhindern, wird der mitgelieferte Schutzkarton vor dem
Wandeinbau wieder eingesetzt. Nach Befestigung des
Unterputzgehäuses kann dieser Schutzkarton leicht entfernt
werden, indem Sie eine vorgestanze Ö nung durchstoßen
und den Karton einfach herausziehen.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Achtung
Ö nung durchstoßen und
Karton herausziehen
