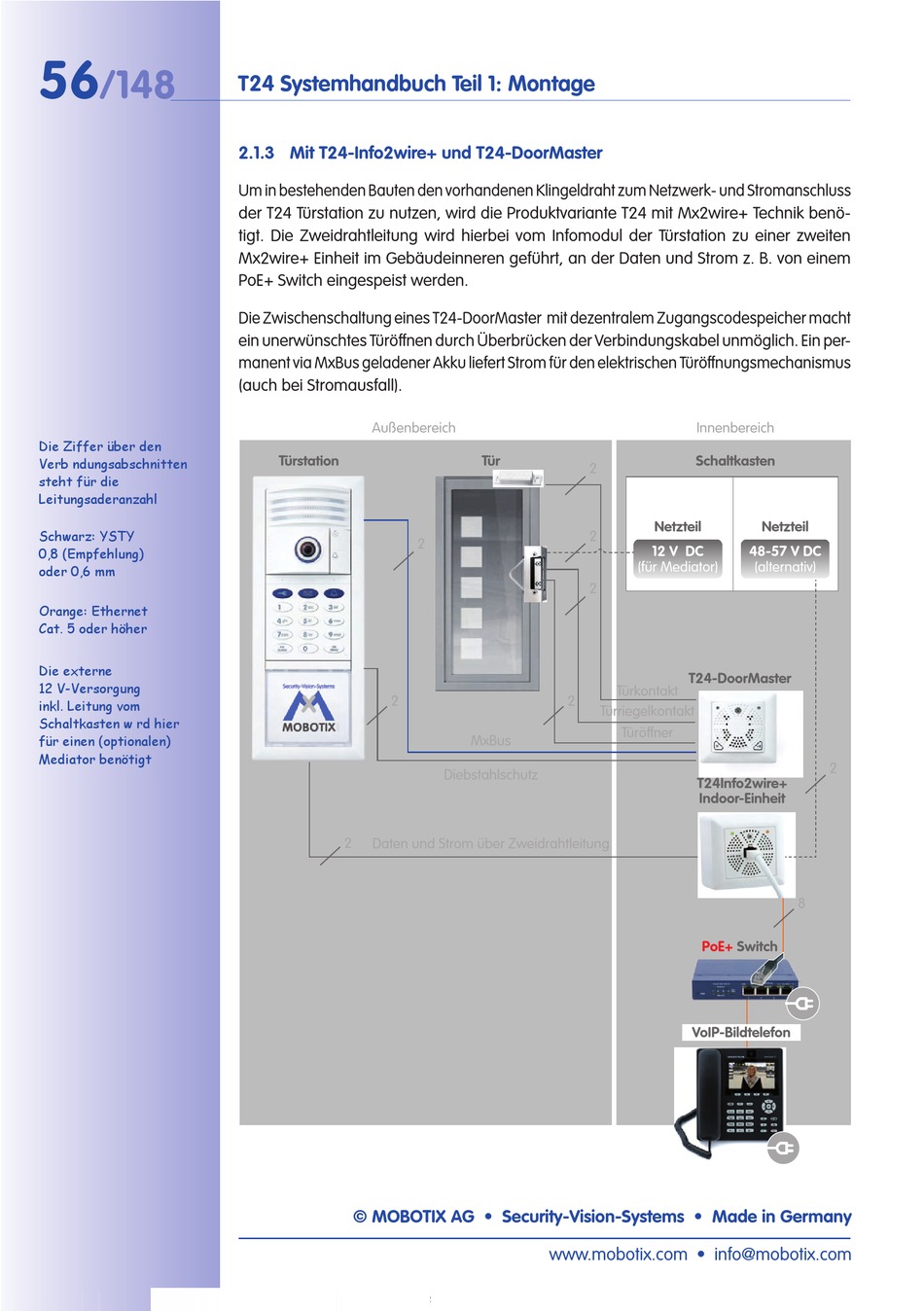

T24 Systemhandbuch Teil 1: Montage

2.1.3 Mit T24-Info2wire+ und T24-DoorMaster

Um in bestehenden Bauten den vorhandenen Klingeldraht zum Netzwerk- und Stromanschluss
der T24 Türstation zu nutzen, wird die Produktvariante T24 mit Mx2wire+ Technik benö-
tigt. Die Zweidrahtleitung wird hierbei vom Infomodul der Türstation zu einer zweiten
Mx2wire+ Einheit im Gebäudeinneren geführt, an der Daten und Strom z. B. von einem
PoE+ Switch eingespeist werden.
Die Zwischenschaltung eines T24-DoorMaster mit dezentralem Zugangscodespeicher macht
ein unerwünschtes Türö nen durch Überbrücken der Verbindungskabel unmöglich. Ein per-
manent via MxBus geladener Akku liefert Strom für den elektrischen Türö nungsmechanismus
(auch bei Stromausfall).
Außenbereich
Türstation
2
2
Daten und Strom über Zweidrahtleitung
