T24 Systemhandbuch Teil 1: Montage

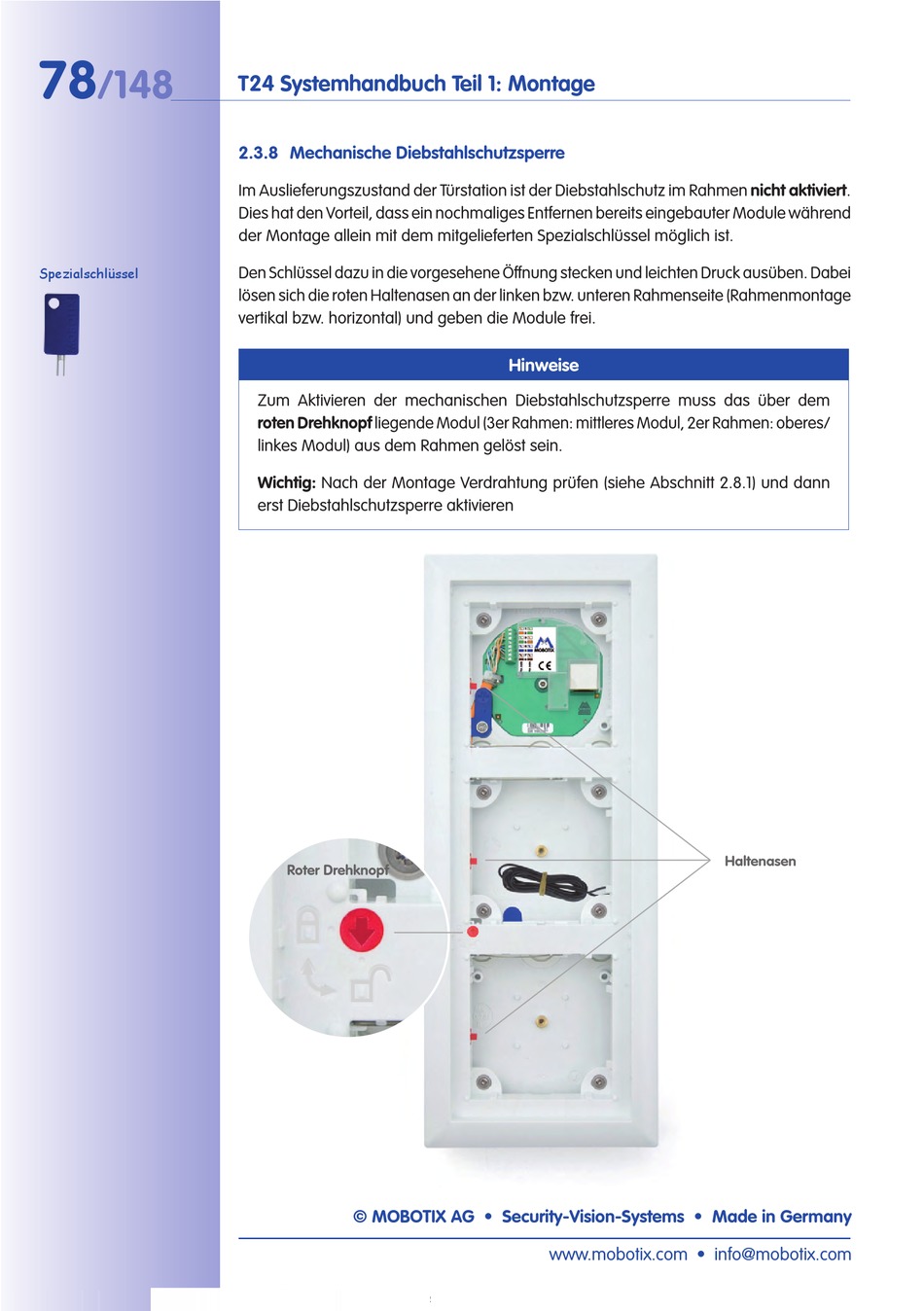

2.3.8 Mechanische Diebstahlschutzsperre
Im Auslieferungszustand der Türstation ist der Diebstahlschutz im Rahmen nicht aktiviert.
Dies hat den Vorteil, dass ein nochmaliges Entfernen bereits eingebauter Module während
der Montage allein mit dem mitgelieferten Spezialschlüssel möglich ist.
Den Schlüssel dazu in die vorgesehene Ö nung stecken und leichten Druck ausüben. Dabei
lösen sich die roten Haltenasen an der linken bzw. unteren Rahmenseite (Rahmenmontage
vertikal bzw. horizontal) und geben die Module frei.
Zum Aktivieren der mechanischen Diebstahlschutzsperre muss das über dem
roten Drehknopf liegende Modul (3er Rahmen: mittleres Modul, 2er Rahmen: oberes/
linkes Modul) aus dem Rahmen gelöst sein.
Wichtig: Nach der Montage Verdrahtung prüfen (siehe Abschnitt 2.8.1) und dann
erst Diebstahlschutzsperre aktivieren
Roter Drehknopf
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Hinweise
www.mobotix.com • info@mobotix.com
Haltenasen
