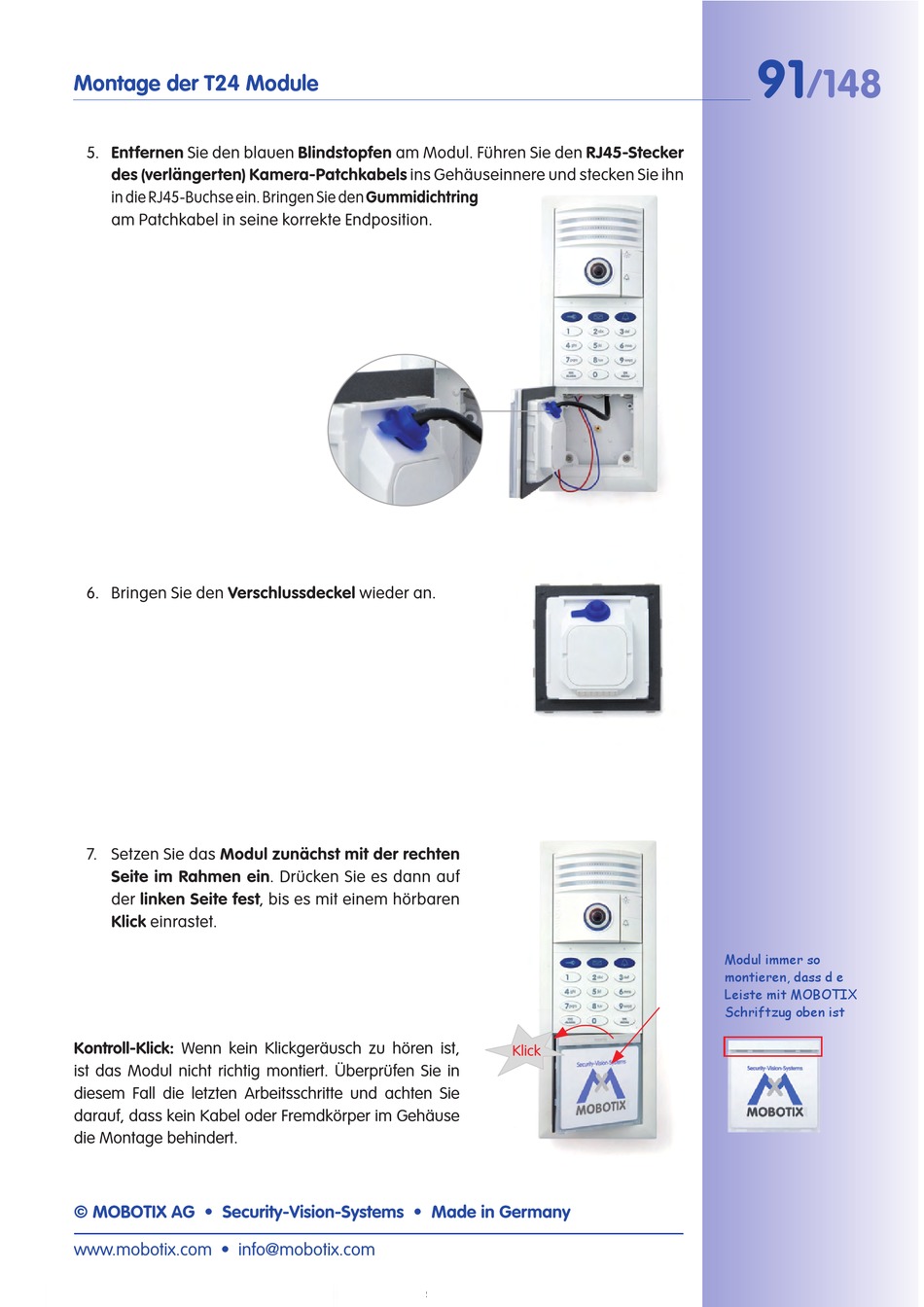

Montage der T24 Module
5. Entfernen Sie den blauen Blindstopfen am Modul. Führen Sie den RJ45-Stecker
des (verlängerten) Kamera-Patchkabels ins Gehäuseinnere und stecken Sie ihn
in die RJ45-Buchse ein. Bringen Sie den Gummidichtring
am Patchkabel in seine korrekte Endposition.
6. Bringen Sie den Verschlussdeckel wieder an.
7. Setzen Sie das Modul zunächst mit der rechten
Seite im Rahmen ein. Drücken Sie es dann auf
der linken Seite fest, bis es mit einem hörbaren
Klick einrastet.
Kontroll-Klick: Wenn kein Klickgeräusch zu hören ist,
ist das Modul nicht richtig montiert. Überprüfen Sie in
diesem Fall die letzten Arbeitsschritte und achten Sie
darauf, dass kein Kabel oder Fremdkörper im Gehäuse
die Montage behindert.
