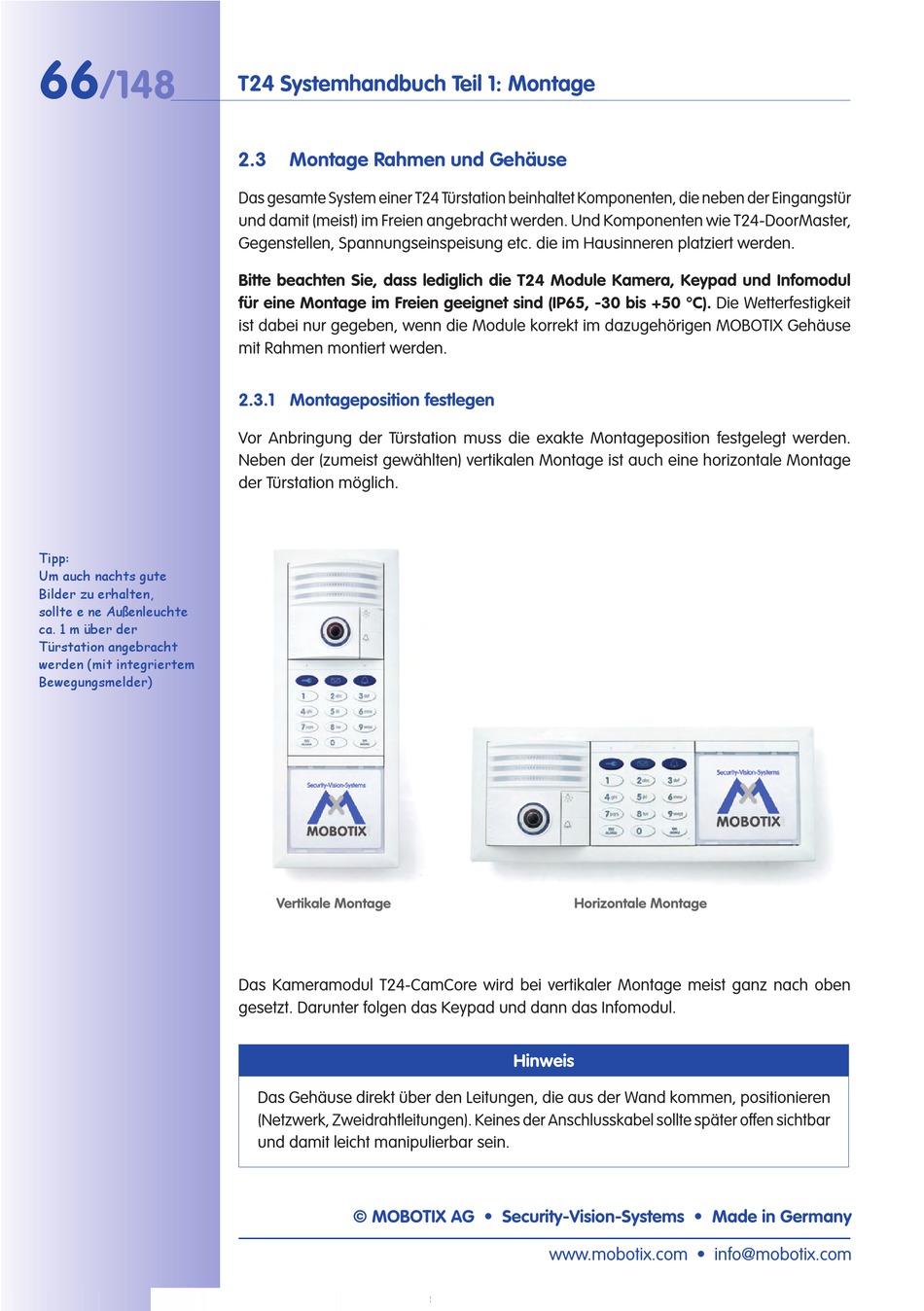

T24 Systemhandbuch Teil 1: Montage
2.3 Montage Rahmen und Gehäuse
Das gesamte System einer T24 Türstation beinhaltet Komponenten, die neben der Eingangstür
und damit (meist) im Freien angebracht werden. Und Komponenten wie T24-DoorMaster,
Gegenstellen, Spannungseinspeisung etc. die im Hausinneren platziert werden.
Bitte beachten Sie, dass lediglich die T24 Module Kamera, Keypad und Infomodul
für eine Montage im Freien geeignet sind (IP65, -30 bis +50 °C). Die Wetterfestigkeit
ist dabei nur gegeben, wenn die Module korrekt im dazugehörigen MOBOTIX Gehäuse
mit Rahmen montiert werden.

2.3.1 Montageposition festlegen

Vor Anbringung der Türstation muss die exakte Montageposition festgelegt werden.
Neben der (zumeist gewählten) vertikalen Montage ist auch eine horizontale Montage
der Türstation möglich.
Vertikale Montage
Das Kameramodul T24-CamCore wird bei vertikaler Montage meist ganz nach oben
gesetzt. Darunter folgen das Keypad und dann das Infomodul.
Das Gehäuse direkt über den Leitungen, die aus der Wand kommen, positionieren
(Netzwerk, Zweidrahtleitungen). Keines der Anschlusskabel sollte später o en sichtbar
und damit leicht manipulierbar sein.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
