Mobotix T24 Handbuch Seite 64

64
/148
a(:$"88" "#(": 5.#$24":
F,(( ,724 "#(" 0"%"#$:
G*%4,(6"(" ;5`C
M*1 ?7+ a(:2487::
6"% <=>C'()*=. %"_
'(6**%C^#(4"#$ G"%C
."(6"$ ."%6"(
^ ( D*^_ 5.#$24 "%)g88$
6"( 5$,(6,%6 '^^^
QR=/T,$u 6#" V"%."(67(H
"#(": >Q VC]"$?$"#8: ?7%
5E,((7(H:G"%:*%H7(H
#:$ i"6*24 +"#:$ 6 "
.#%$:24,)$8 24"%"
a8$"%(,$#G"m ."(( (7%
"#( +#$ D*^_ G"%:*%HC
$": ^(6H"%@$ 0"$%#"C
0"( ."%6"( :*88

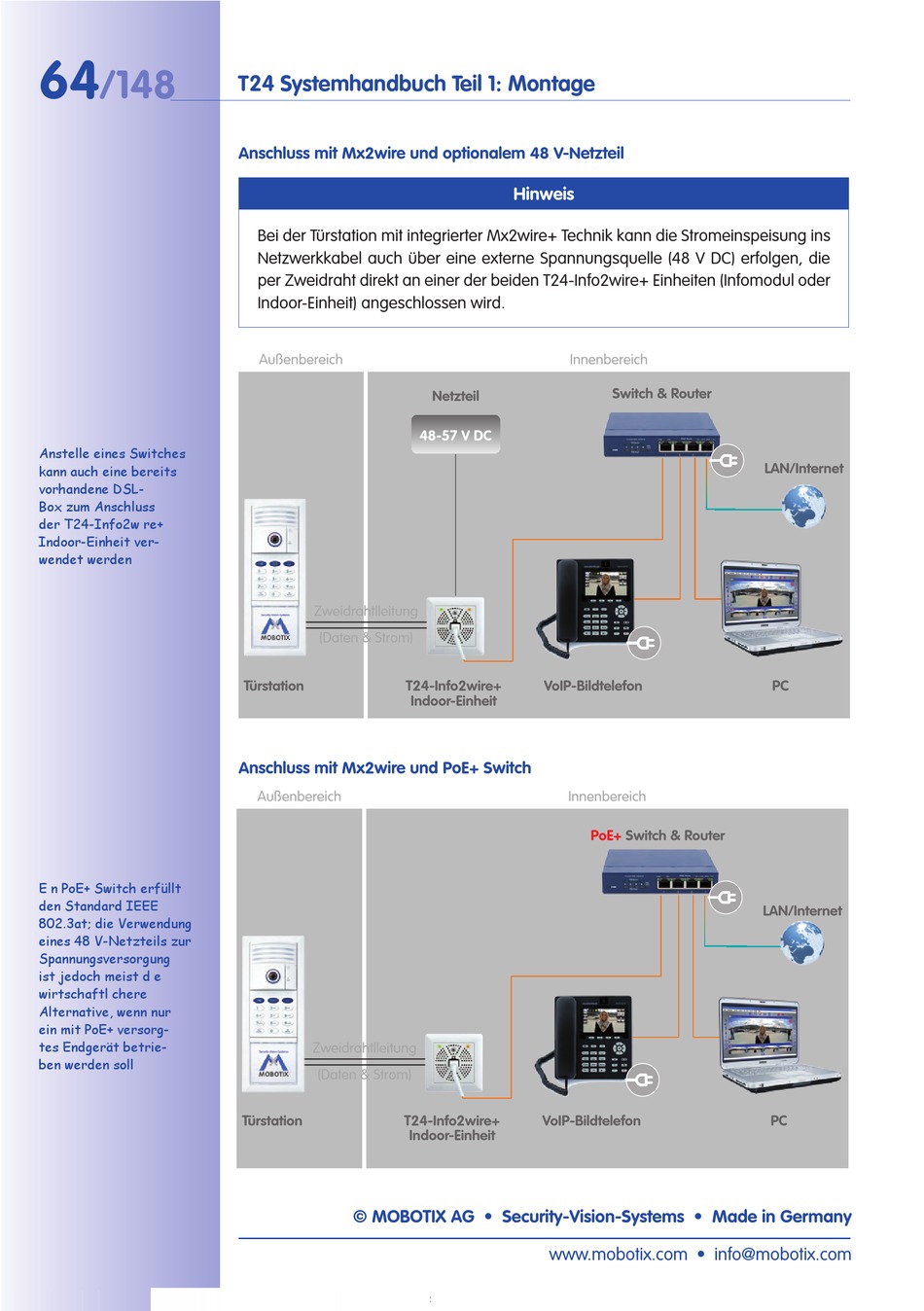

T24 Systemhandbuch Teil 1: Montage
Anschluss mit Mx2wire und optionalem 48 V-Netzteil
Bei der Türstation mit integrierter Mx2wire+ Technik kann die Stromeinspeisung ins
Netzwerkkabel auch über eine externe Spannungsquelle (48 V DC) erfolgen, die
per Zweidraht direkt an einer der beiden T24-Info2wire+ Einheiten (Infomodul oder
Indoor-Einheit) angeschlossen wird.
Außenbereich
Zweidrahtlleitung
(Daten & Strom)
Türstation T24-Info2wire+
Indoor-Einheit
Anschluss mit Mx2wire und PoE+ Switch
Außenbereich
Zweidrahtlleitung
(Daten & Strom)
Türstation T24-Info2wire+
Indoor-Einheit
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Hinweis
Innenbereich
Netzteil
48-57 V DC
VoIP-Bildtelefon
Innenbereich
PoE+
VoIP-Bildtelefon
www.mobotix.com • info@mobotix.com
Switch & Router
LAN/Internet
PC
Switch & Router
LAN/Internet
PC
