Übersicht: Anschluss- und Verdrahtungspläne

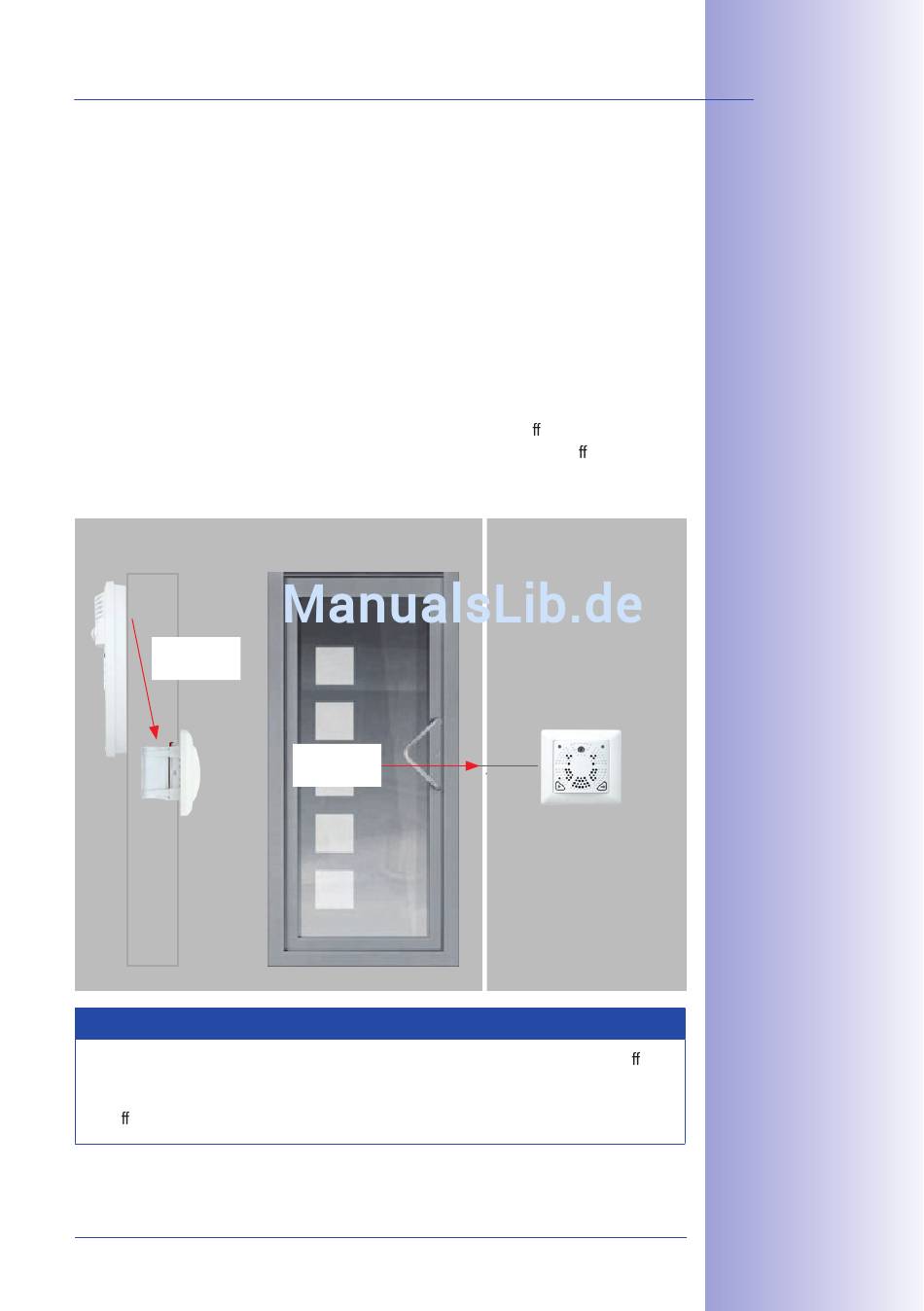

Schritt 2: Montage und Anschluss T24-DoorMaster
An der Wand hinter der Türstation (im Hausinneren) wird der T24-DoorMaster in einer
Unterputzdose montiert. Neben der Unterputzdose werden nur zwei Bohrungen für die
gesamte Verkabelung benötigt.
Bohrung A
Mit einem langen Bohrer von der Türstation schräg nach unten durch das Mauerwerk zur
Unterputzdose des T24-DoorMaster an der Wandinnenseite. Darin verlegt wird ein 4-adriges
Kabel für MxBus und Diebstahlschutz (siehe Abschnitt 2.1.4, Verkabelungsempfehlung).
Bohrung B
Mit einem kürzeren Bohrer durch das Mauerwerk vom Türschloss/Türö ner zur Unterputzdose
des T24-DoorMaster. Durch diese Bohrung werden die Anschlüsse für Türö ner, Türkontakt
und Türriegelkontakt geführt (siehe Abschnitt 2.5, Montage T24-DoorMaster).
Wand
Bohrung A
Für die Montage und die Auswahl der evtl. noch benötigten Komponenten (Türö ner,
Magnetsensoren) wenden Sie sich an einen Fachbetrieb (z. B. Schlosserei).
Türö ner und Türkontakte als Zubehör im Handel erhältlich (z. B. www.assaabloy.com).
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Tür
Bohrung B
Hinweis
Innenbereich
T24-DoorMaster
