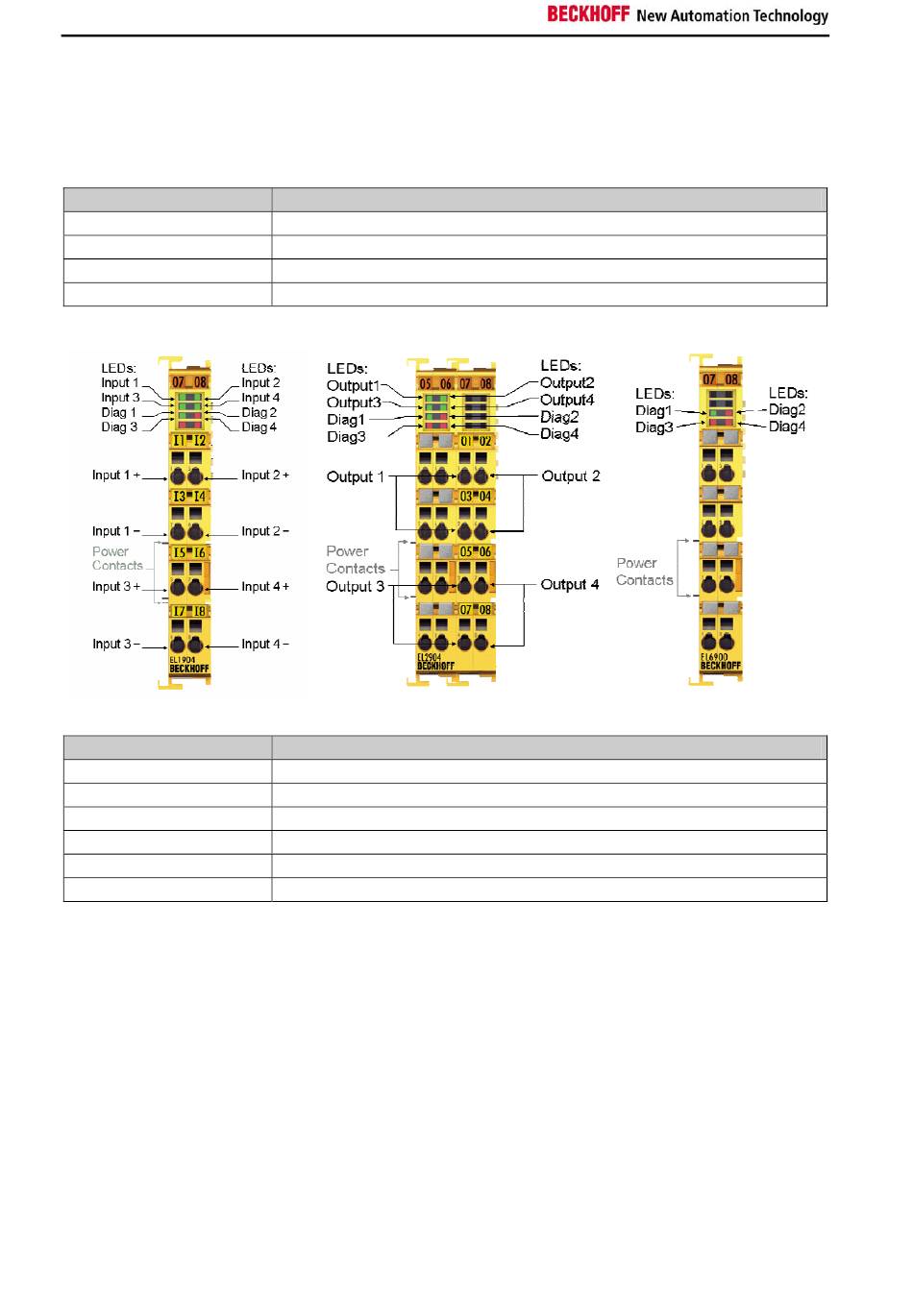

Systembeschreibung

2.1.2 Busklemmen

Mechanische Daten
Mechanische Daten
Werkstoff
Abmessung (B x H x T)
Montage
Ansteckbar durch
Anschlusstechnik
Anschlusstechnik
Verdrahtung
Anschlussquerschnitt
Feldbusanschluss

Powerkontakte

Strombelastung
Nennspannung

2.1.3 E-Bus

Der E-Bus ist der Datenweg innerhalb der Klemmleiste. Über sechs Kontakte an den Seitenwänden der
Klemmen wird der E-Bus vom Buskoppler aus durch alle Klemmen geführt.
2.1.4 Powerkontakte
Über drei Powerkontakte wird die Betriebsspannung an nachfolgende Klemmen weitergegeben. Durch
den Einsatz von Potential - Einspeiseklemmen können auf der Klemmleiste beliebige potentialgetrennte
Gruppen gebildet werden. Die Einspeiseklemmen werden bei der Ansteuerung der Klemmen nicht
berücksichtigt, sie dürfen an beliebiger Stelle in die Klemmleiste eingereiht werden.
8
Busklemme
Polycarbonat, Polyamid (PA6.6).
12 mm x 100 mm x 68 mm oder 24 mm x 100 mm x 68 mm
Auf 35 mm Tragschiene (EN50022) mit Verriegelung
Doppelte Nut und Feder-Verbindung
Busklemme
Federklemmtechnik (Cage Clamp
0,08 mm² ... 2,5 mm² , Litze, Draht massiv
E-Bus
Bis zu 3 Federkontakte / Messerkontakte
10 A
Abhängig vom Klemmentyp
©
)
EL2904
