Verwandte Anleitungen für hanseatic 53CE3.313TaD
Inhaltszusammenfassung für hanseatic 53CE3.313TaD

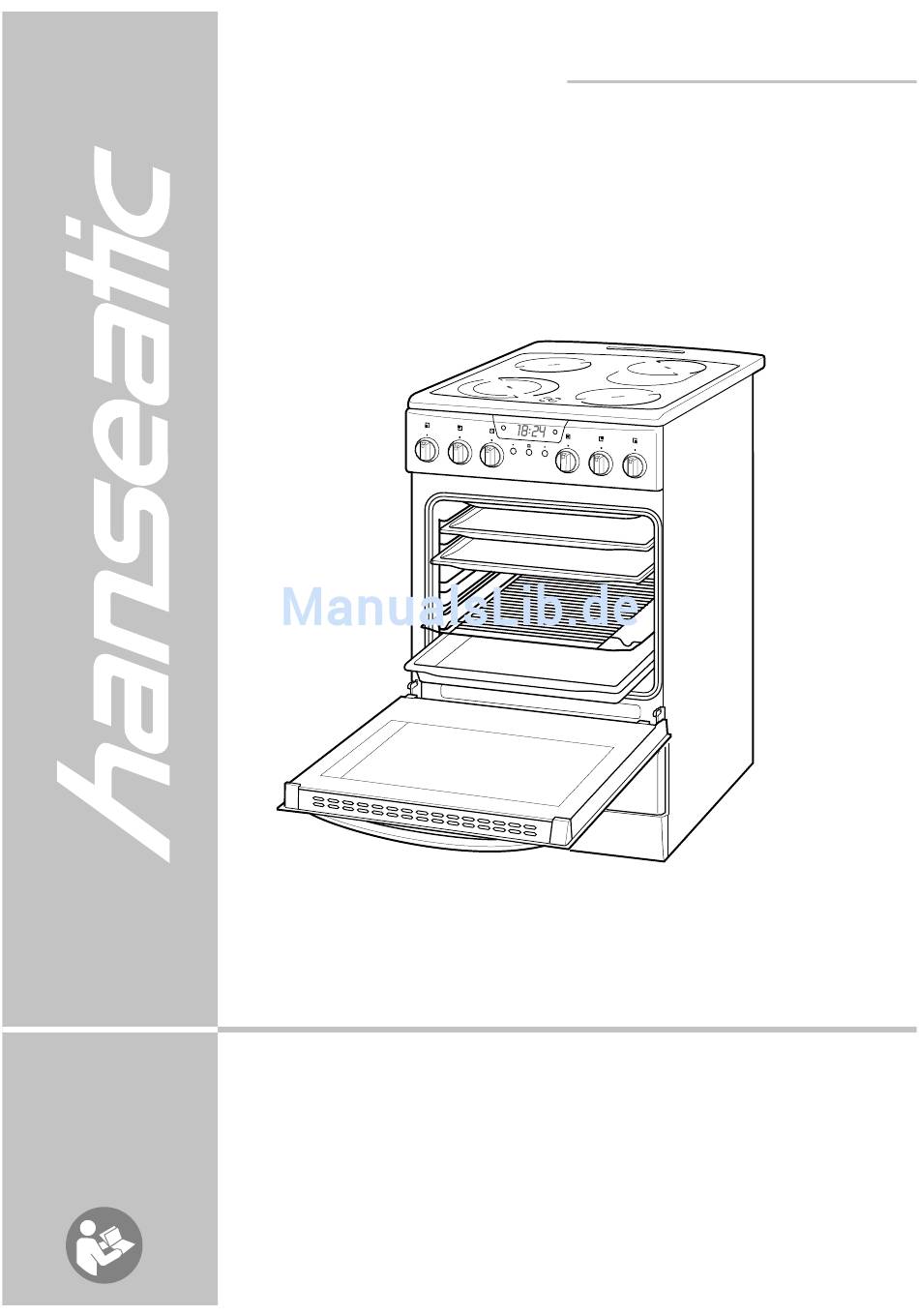

- Seite 1 53CE3.313TaD Gebrauchsanleitung Standherd mit Anleitung, Nr.: 10820 Glaskeramik-Kochfeld, Bestell-Nr. 621 573, 621 283, 621 884 Multifunktions-Backofen HC 20080609-118 Nachdruck, auch aus zugs - wei se, nicht ge stat tet! und Zeitschaltuhr...
-
Seite 2: Ihr Standherd Stellt Sich Vor
Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vor- schriften gültig sind. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Pro- dukts weiter. 53CE3.313TaD... -
Seite 3: Inhaltsverzeichnis
Erstinbetriebnahme = Vorreinigung Backofen-Beleuchtung auswechseln Multifunktionsschalter Temperaturwähler Wenn's mal ein Problem gibt Anzeigeleuchten Fehlersuchtabelle Garende Unser Service Das richtige Backofen-Geschirr Umweltschutz leicht gemacht Backblech und Fettpfanne Verpackungs-Tipps Backblechträger für Teleskopschienen Entsorgung des Gerätes Stichwortverzeichnis Datenblatt für den Backofen Technische Daten 53CE3.313TaD... -
Seite 4: Minuten Für Ihre Sicherheit
III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Siche- rungen, LS-Schalter und Schütze. Schalten Sie vor dem Anschluss des Herds den betref- fenden Strom kreis aus bzw. drehen Sie die betroffenen Sicherungen her aus . 53CE3.313TaD... - Seite 5 Rest wärmeindikator angezeigt. Vorsicht: Bei einer Strom un ter bre chung erlischt der Restwärmeindikator und zeigt eventuell vorhandene Rest wärme nicht weiter an! Heizkörper, Wände, Backbleche usw. werden beim Be- trieb sehr heiß – vermeiden Sie direkte Berührung. 53CE3.313TaD...
- Seite 6 Gewicht des Herds zu tragen. Die Tür ist schwer und hat eine Glas front. Nicht fallen lassen! Die Koch zo nen können beschädigt wer den, wenn sie ohne Koch ge schirr oder mit leerem bzw. falschem Koch ge schirr betrieben werden. 53CE3.313TaD...
- Seite 7 Gewalt über das Doppelzonen-Symbol hinwegdre- hen. Vor dem Reinigen Herd / Kochzonen vollständig ab- kühlen lassen. Backblechträger und eventuell eingebaute Teleskop- schienen nicht im Geschirrspüler reinigen. Temperaturwähler nicht mit Gewalt über die End- positionen hin aus dre hen. 53CE3.313TaD...
-
Seite 8: Bedienelemente
Bräter-Kochzone, 14,0 / 25,0 cm Ø Normal-Kochzone, 14,5 cm Ø Restwärme-Anzeige Bedienblende Schalter für Kochzone Schalter für Kochzone Schalter für Kochzone Schalter für Kochzone Multifunktionsschalter: Beheizungsart einstellen Zeitschaltuhr Temperaturwähler für den Backofen Gehäuse Wrasenabzug Türgriff Backofentür mit Sichtfenster Geschirrwagen Schraubfüße (hier nicht zu sehen) 53CE3.313TaD... -
Seite 9: Installation
Hermes Spedition für eine geringe Gebühr den Aus bau des Alt-Gerätes und den Ein bau des Neu- Gerätes. War das Alt- Gerät ohne Stecker direkt an das Stromnetz angeschlossen, lassen Sie das Alt-Gerät bereits vorher von einer autorisierten Fachkraft vom Strom netz trennen. 53CE3.313TaD... -
Seite 10: Netzanschluss: Hinweise Für Den Installateur
• Vor Zugang alle Versorgungsstromkreise ausschalten und ge- gen Wiedereinschalten sichern. • Vergewissern Sie sich, dass eine wirksame Erdung möglich ist, bevor Sie den Anschluss an der entsprechenden Klemme herstellen. • Beachten, dass das Netzanschlusskabel nicht in Kontakt mit der metallenen Rückwand kommt. 53CE3.313TaD... -
Seite 11: So Geht´s Auf Dem Herd
Um die Kochzone wieder zu verkleinern, 1. Schalter gegen den Uhrzeigersinn auf „0“ drehen. 2. Schalter im Uhrzeigersinn auf die gewünschte Leistung drehen. Turbostart Alle Kochzonen sind mit „Turbostart“ ausgestattet. Dadurch er- reicht der Herd die gewünschte Temperatur beim Ankochen / Aufheizen wesentlich schneller. 53CE3.313TaD... -
Seite 12: Restwärme-Anzeige
2–3 mm und Edel stahl töp fe mit 4–6 mm, zu erkennen an der Kenn zeich nung „Bo den stär ke nach DIN 44904“. – mit einer Größe, die der Kochzonen-Größe entspricht. Als Topf- bzw. Pfannengröße wird immer der Durch messer d1 angegeben. Der Bodendurchmesser d2 ist jeweils etwa 2 cm kleiner. 53CE3.313TaD... -
Seite 13: Tipps Zum Garen Und Energie Sparen
– Braten über 1 kg am besten im Backofen garen. – Mit passendem Geschirr und wenig Wasser bzw. Fett garen; das erhält die Vitamine. – Restwärme der Kochzonen nutzen. Die Wärme reicht für ca. 5 bis 10 Minuten, z.B. zum Quellen von Reis. 53CE3.313TaD... -
Seite 14: So Arbeitet Der Backofen
5. Nach 1 Stunde Backofen ausschalten, Wasser abkühlen las- sen. Grillrost, Fettpfanne und Backblech(e) entnehmen. 6. Backofen mit ein wenig Spülmittel und Wasser nachwischen. 7. Grillrost und Backblech(e) ebenfalls mit Wasser und Spülmit- tel abwaschen. Nun sollten alle Rückstände entfernt sein. 53CE3.313TaD... -
Seite 15: Multifunktionsschalter
Wenn sie das erste Mal er lischt, ist die eingestell- te Tem pe ra tur im Backofen er reicht und Sie kön nen das Gargut hinein schieben. Während der ge sam ten Gardauer wie der holt sich das Ein- und Ausschalten der roten Backofen-Betriebsleuchte. 53CE3.313TaD... -
Seite 16: Garende
Braten zu begießen. Tel. 0 1805 1805 Mo. bis Fr. 8 – 21 Uhr, Den Teleskopschienen-Nachrüstsatz können Sie über unseren Sa. 8 – 14 aktuellen Hauptkatalog oder beim TECHNIK-SERVICE 24 (14 Cent/Minute, stellen. Festnetz der T-Com/ Mobilfunkpreise abweichend) 53CE3.313TaD... -
Seite 17: So Wird´s Gemacht
• Das alles spart Strom, Geld und auch noch Zeit. Dünsten mit Heißluft und Unterhitze Bei diesem Kombibetrieb hat der Backofen eine sehr in ten si ve Hitze. Sie eignet sich besonders für überbackene Gerichte und Aufl äu fe. 53CE3.313TaD... -
Seite 18: Backen
3. Einschubhöhe, Temperatur und Backzeit sind ab hän gig von c ken. dem, was Sie backen wollen. 4. Die Auswahl des Backgeschirrs hat beim Backen mit Heißluft keine große Be deu tung. Der Kuchen gelingt auch in hellen Backformen. 53CE3.313TaD... -
Seite 19: Braten
Stunde, mit 160 °C weitergaren. – Sofern die Garzeit mehr als 40 Min. beträgt, Back ofen 10 Min. vor Gar ende ab schal ten und Rest - wär me nut zen. – Braten unter einem Ki lo gramm auf dem Herd zubereiten. 53CE3.313TaD... -
Seite 20: Grillen
Flächen-Grillen die ge sam te Rost fl ä che mit Grillgut be legen. 1. Multifunktionsschalter auf „Intensiv-Grillen“, Tem pe ra tur- wäh ler auf die ge wünsch te Temperatur stellen. 2. Auch hier einige Minuten vor hei zen las sen. Ansonsten s. o. 53CE3.313TaD... -
Seite 21: Trocknen Mit Heißluft (Dörren)
Was ser auffüllen. 2. Fettpfanne auf die un ter ste Ein schub lei ste schieben, halb voll mit heißem Was ser füllen und die gefüllten Ein mach glä ser hineinstellen. 3. Multifunktionsschalter auf „Ober-/Unterhitze“ oder „Heiß- luft/Unterhitze“ drehen. 53CE3.313TaD... -
Seite 22: Tabelle „Prüfgerichte
50-70 Hähnchen am Drehspieß Umluft-Grill 60-90 Schweinebraten Umluft-Grill 110-120 Ente Umluft-Grillen 110-130 Pizza (nach Gerätehersteller) Heißluft mit Unterhitze 10-15 Einschubhöhe von unten gerechnet vorgeheizt 5 Minuten vorheizen 1. und 2. Seite Universalpfanne oben abhängig von der Höhe des Bratens 53CE3.313TaD... -
Seite 23: Die Zeitschaltuhr
– nach einem Stromausfall. 0.00 und aut0 blinken. Und so geht’s: 1. Menü-Taste so oft drücken, bis das Display zeigt. 2. Mit den Pfeiltasten u oder t die Uhrzeit einstellen. Zum schnellen Vor-/Rücklauf Taste gedrückt halten. Nach einigen Sekunden ist die Uhrzeit gespeichert. 53CE3.313TaD... -
Seite 24: Uhrzeit Umstellen
4. Um den Signalton abzustellen und das Blinken der Leuchte zu beenden, beliebige Taste drücken. Um die Timer-Funktion abzubrechen/ zu löschen: 1. Menü-Taste so lange gedrückt halten, bis im Display blinkt. 2. Drücken Sie gleichzeitig die beiden Pfeiltasten u / t. Das Glocken-Symbol erlischt. 53CE3.313TaD... -
Seite 25: Halbautomatik-Betrieb
Das Display End zeigt. 4. Mit den Pfeiltasten u oder t die Ausschaltzeit einstellen. Die Ausschaltzeit muss weniger als 24 Stunden von der aktu- ellen Uhrzeit entfernt sein. 5. Funktionsschalter und Temperaturwähler am Backofen in die gewünschte Position stellen. 53CE3.313TaD... -
Seite 26: Automatik-Einstellungen Löschen
Null-Position drehen. Signalton ändern Sie können zwischen 3 verschiedenen Signaltönen wählen. 1. Drücken Sie gleichzeitig die beiden Pfeiltasten u / t. 2. Menü-Taste so oft drücken, bis das Display ton zeigt. 3. Mit der linken Pfeiltaste t den Signalton wählen. 53CE3.313TaD... -
Seite 27: Pfl Ege Und Wartung
Nehmen Sie gegebenenfalls einen Schraubendreher zu Hilfe. 3. Die Tür so weit schließen, dass sie noch ca. 10 cm geöffnet ist. Keine Gewalt anwenden! 4. Tür leicht anheben, anschließend nach vorne unten heraus- gleiten lassen. 53CE3.313TaD... -
Seite 28: Backblechträger Aus-/Einbauen
Wasser und et was Spül mit tel oder All zweck rei ni ger rei ni gen. • Dichtung in gleicher Art, aber vorsichtig reinigen, da sie nur an den Ecken befestigt ist, im Übrigen jedoch lose anliegt. 53CE3.313TaD... -
Seite 29: Scheiben-Zwischenräume Reinigen
3. Die defekte Glühlampe aus der Fas sung drehen und durch eine neue Glühlampe er set zen. 4. Metallring mit den Zacken nach oben auf die Glasabdeckung aufsetzen. 5. Die Glasabdeckung wieder in die Öffnung einsetzen und mit einer Rechts drehung befestigen. 53CE3.313TaD... -
Seite 30: Wenn's Mal Ein Problem Gibt
Ver su chen Sie nie mals, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen. 53CE3.313TaD... -
Seite 31: Unser Service
Wenn Sie ein Ersatzteil benötigen oder eine Reparatur notwendig Festnetz der T-Com/ ist, verständigen Sie bitte unseren Technik Service 24. Mobilfunkpreise abweichend) Um Ihnen schnell helfen zu können, nennen Sie uns bitte: Standherd 53CE3.313TaD Gerätebezeichnung: 621 283 (weiß), 621 884 (Edelstahl), Bestellnummer: 621 573 (braun) Tel. - Seite 32 Allgemeines 53CE3.313TaD...
- Seite 33 Allgemeines 53CE3.313TaD...
- Seite 34 Allgemeines 53CE3.313TaD...
-
Seite 35: Stichwortverzeichnis
Netzspannung 36 Entsorgung des Gerätes 31 Verwendungszweck. Siehe Ersatzteil 31 stimmungsgemäßer Gebrauch Erstinbetriebnahme 14 Vollautomatik-Betrieb 25 erweiterbare Kochzonen 11 Vorheizen 17,18,19,20 Ober- und Vorreinigung 14 Unterhitze 17,18,19,21 Oberhitze 17 Fachberatung 31 Fehlersuchtabelle 30 Zeitschaltuhr 23 Zweikreis-Kochzone 11 Problem beheben 30 53CE3.313TaD... -
Seite 36: Datenblatt Für Den Backofen
Geräte, unabhängig vom Her stel ler. 5) auf der Skala „klein“ (12...34 Liter) – „mittel“ (35...64 Liter) – „groß“ (≥ 65 Liter) Das Gerät entspricht den bei Lieferung gültigen EG-Richtlinien 2006/95/EC (Niederspannungs- 6) nach Richtlinie 86/594/EWG, DIN EN 60704-2-10 (Geräuschmessung), DIN EN 60704-3 (Prüfung) 53CE3.313TaD...
