4.4 Korrekturfaktoren

4.4.1 Leitungslängenkorrekturfaktor
Der Korrekturfaktor basiert auf der äquivalenten Leitungslängen in Metern (EL) und der Höhe zwischen Innen- und Außen-
geräten in Metern (H).

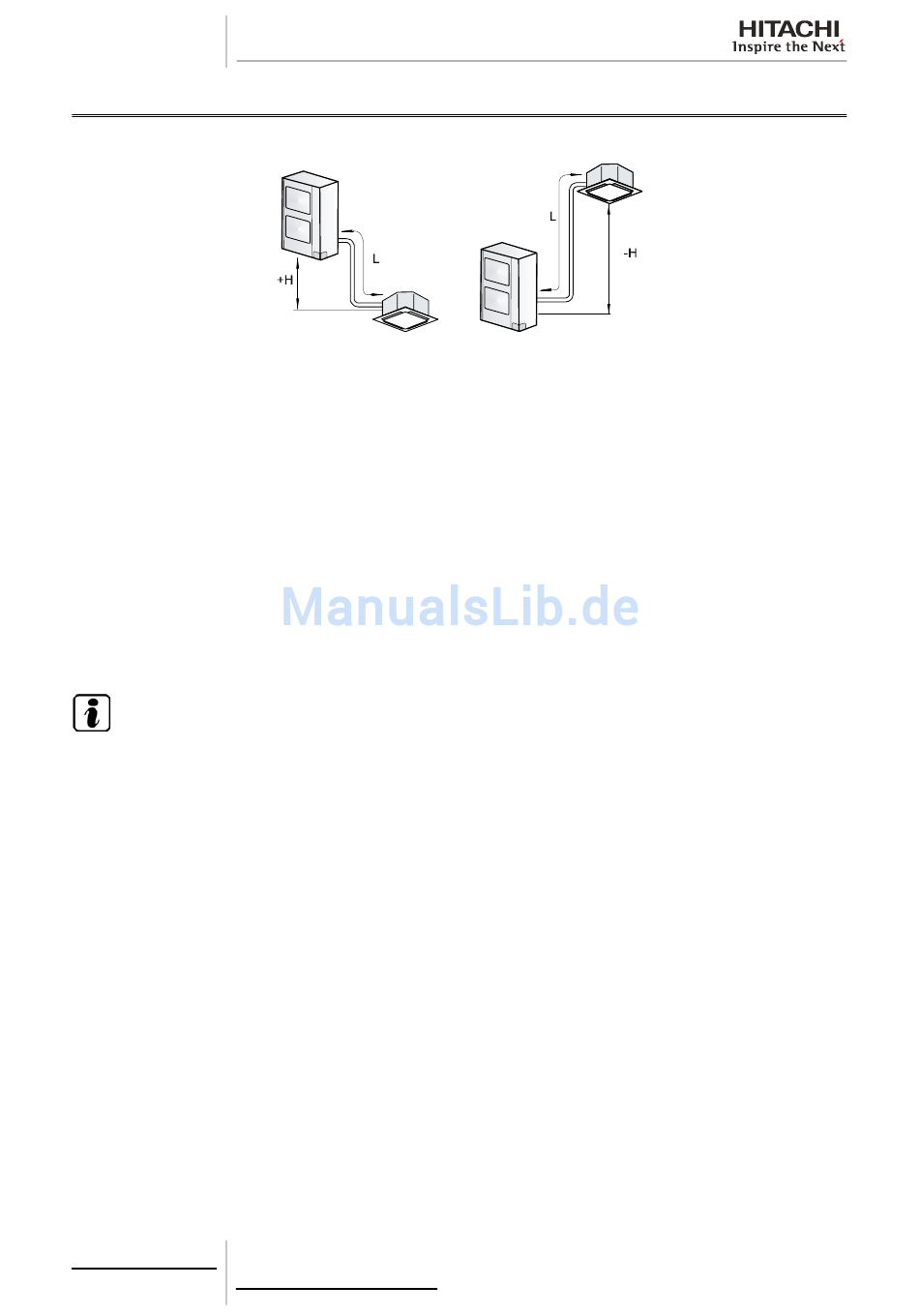

H:
Höhenunterschied zwischen und Außen- un Innengerät (m).
• H>0: Das Außengerät liegt höher als das Innengerät (m).
• H<0: Das Außengerät liegt niedriger als das Innengerät (m).
L:
Tatsächliche einfache Leitungslänge zwischen Außen- und Innengerät (m).
EL:
Entsprechende einfache Leitungslänge zwischen Außen- und Innengerät (m).
• Ein 90°-Winkelstück ist 0,5 m lang.
• Ein 180°-Winkelstück ist 1,5 m lang.
• Ein Multi-Kit ist 0,5 m lang.
H I N W E I S
Um die korrekte Gerätewahl sicherzustellen, sollten Sie das am weitesten entfernte Innengerät berücksichtigen.
