4 Leistungs- und
Auswahldaten
Dieses Prinzip ermöglicht bei einer Gesamtkombination von 130% Leistung im Vergleich mit anderen Klimaanlagen eine
bis zu 50% geringere Leistung des Außengeräts. Diese Möglichkeit wird im folgenden Beispiel gezeigt:
6 PS
6 HP
1,0 PS 1,0 PS 1,5 PS
1,0 PS 1,3 PS 2,0 PS
1.0 HP 1.0 HP 1.5 HP
1.0 HP 1.3 HP 2.0 HP
Innengerätleistung
E: Östliche Zone (3,5 PS)
W: Westliche Zone (4,3 PS)

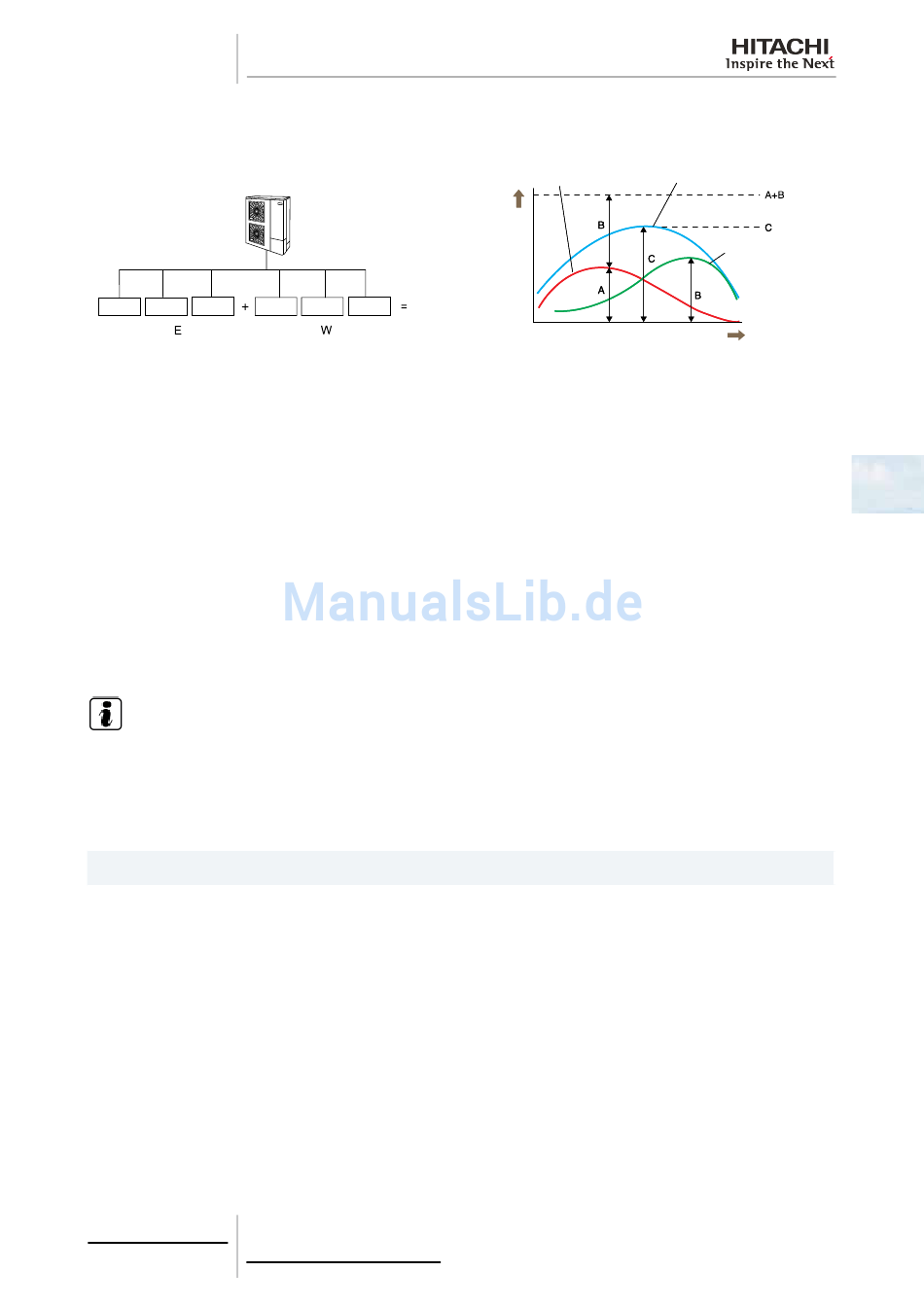

Die Abbildung zeigt ein typisches Gebäude mit einer morgendlichen Spitzenwärmelast im östlichen Bereich entsprechend
einem Gerät mit 3,5 PS. Am Nachmittag zeigt sich die Spitzenlast im westlichen Bereich, die einem Gerät mit 4,3 PS
entspricht.
Dafür würde ein konventionelles System eine Geräteleistung von 3,5 PS + 4,3 PS = 7,8 PS benötigen. Die maximale
gleichzeitige Wärmelast liegt am Mittag auf dem Gebäude und entspricht der Leistung eines 6 PS Geräts. Es kann ein
SET-FREE-Mini-FS(V))N(Y)2E-System mit einer Leistung von 6 PS gewählt werden und diese Leistung kann anhand der
Systemkontrolle entweder zur östlichen oder westlichen Zone dirigiert werden.
H I N W E I S
• Die erforderliche Höchstlast der östlichen und der westlichen Zone darf nicht gleichzeitig erfolgen.
• Beim System, bei welchem alle Innengeräte gleichzeitig betrieben werden, sollte die Gesamtleistung der In-
nengeräte geringer oder gleich der Außengerätleistung sein. Ist dies nicht der Fall, kann es zu einer mangel-
haften Leistung oder einem zu schmalen Leistungsbereich bei Überlastung kommen.
Die Gesamtkombination der Leistung wird mit folgender Formel errechnet:
Gesamtleistung der Kombination = (Gesamtleistung Innengerät / Leistung Außengerät) x 100
43
TCDE0068 rev.2 - 10/2012
G
7,8 PS
7.8 HP
A: Morgendliche Spitzenwärmelast im östlichen Bereich.
B: Abendliche Spitzenwärmelast im westlichen Bereich.
C: Gleichzeitige Höchstlast im ganzen Gebäude.
D: Last im östlichen Bereich
E: Gesamtlast
F: Last im westlichen Bereich
G: Last
H: Zeit
= (7,8 PS / 6 PS) x 100 = 130%
D
E
F
H
