4 Leistungs- und
Auswahldaten
Schritt 1: Anfängliche Vorauswahl
Unter Berücksichtigung der oben aufgeführten möglichen SET-FREE-Systemeinstellungen wurden die Innengeräteleistun-
gen durch den Dip-Schalter (DSW3) angepasst.
Element
Gewähltes Modell
(Eingestellt auf 1.3)
Nennkühlleistung
kW
Nennheizleistung
Für die vorausgewählte Leistung der verschiedenen Innengeräte wurde nicht die unmittelbar höhere Leistung verwendet,
um einen Sicherheitsfaktor anzuwenden, der die verschiedenen vorhandenen Korrekturfaktoren berücksichtigt, wodurch
die Leistung verringert wird.
Für die Bestimmung der Nenn-Kühlleistung und Nenn-Heizleistung sind jeweils die Kapitel "Kapazitätstabellen für Kühlung
und Heizung gemäß der Gesamtleistung der kombinierten Innengeräte" zu konsultieren, wobei die Temperaturbedingun-
gen und die Gesamtleistung der kombinierten Innengeräte (112%) zu beachten sind.
H I N W E I S
• In diesem Fall ist die Gesamtleistung der kombinierten Innengeräte nicht in den Leistungstabellen aufgeführt
(112%) und es sollte anhand der oberhalb und unterhalb der Gesamtleistung der einzelnen kombinierten In-
nengeräte gelegenen Werte (120% und 110%) eine Interpolation durchgeführt werden.
• Ist die Lufteinlasstemperatur für das Innengerät oder das Außengerät nicht in den Leistungstabellen enthalten,
sollte unter Verwendung der Werte, die über und unter denen der Lufteinlasstemperatur liegen, eine Interpo-
lation durchgeführt werden.

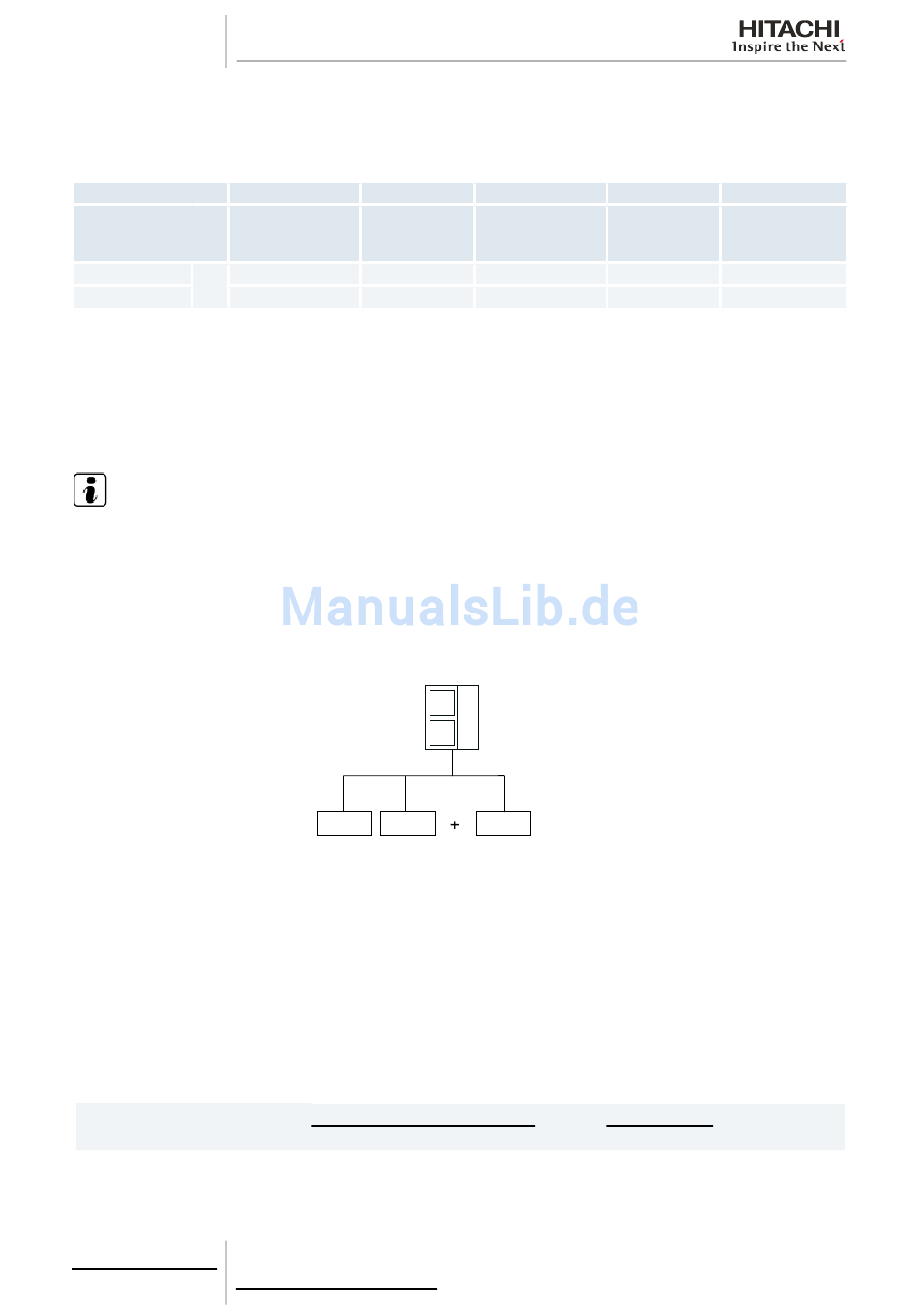

Es wird dann ein Diagramm der sich daraus ergebenden Installation angezeigt:
Für dieses Beispiel wurde von drei verschiedenen Innengeräten ausgegangen (RPK-1.5FSN2E, RCD-2.0FSN2 und
RCI-2.5FSN3E), um zu demonstrieren, wie die Wahl des Innengeräts die verschiedenen, in diesem Kapitel dargelegten
Faktoren beeinflussen kann.
Die sich ergebende Gesamtleistung der Innengeräte beträgt 5,6 PS. Das Außengerät mit der unmittelbar höheren Leistung
ist das 6 PS-Modell, Die Möglichkeit "Reduzierte Gesamtleistung der Außengeräte" ermöglicht jedoch die Auswahl eines
5 PS-Modells, Somit kann die Außengeräteleistung im Vergleich mit anderen Klimaanlagensysteme bis zu 12% geringer
sein.
Die Gesamtkombination der Leistung ist folgende:
Gesamtkombination der Leistung =
Als nächster Schritt erfolgt die Korrektur der Leistung mithilfe der verschiedenen, in diesem Kapitel angegebenen Korre-
kturfaktoren.
Dieses Verfahren wird in zwei Teile unterteilt: Kühlbetrieb und Heizbetrieb.
46
TCDE0068 rev.2 - 10/2012
Raum 1
Raum 2
RPIM-1.5
RCD-2.0
3,8
5,6
4,2
6,3
5 PS
5HP
2,0 PS
1,3 PS
1.3HP
2.0HP
Östliche Zone
(3,3 PS)
Innengerät-Leistung (entsprechend PS)
Gesamtleistung der Innengeräte
Außengeräteleistung
Raum 3
1+2+3
RCI-2.5
5,6 PS
(Eingestellt auf 2.3)
6,7
7,5
2,3 PS
5,6 PS
2.3HP
= 5.6HP
Westliche Zone
(2,3 PS)
5,6 PS
x 100
=
5,0 PS
Außengerät
RAS-5FSVN2E
(112%)
16,1
13,02
18,0
14,30
x 100
=
112 %
