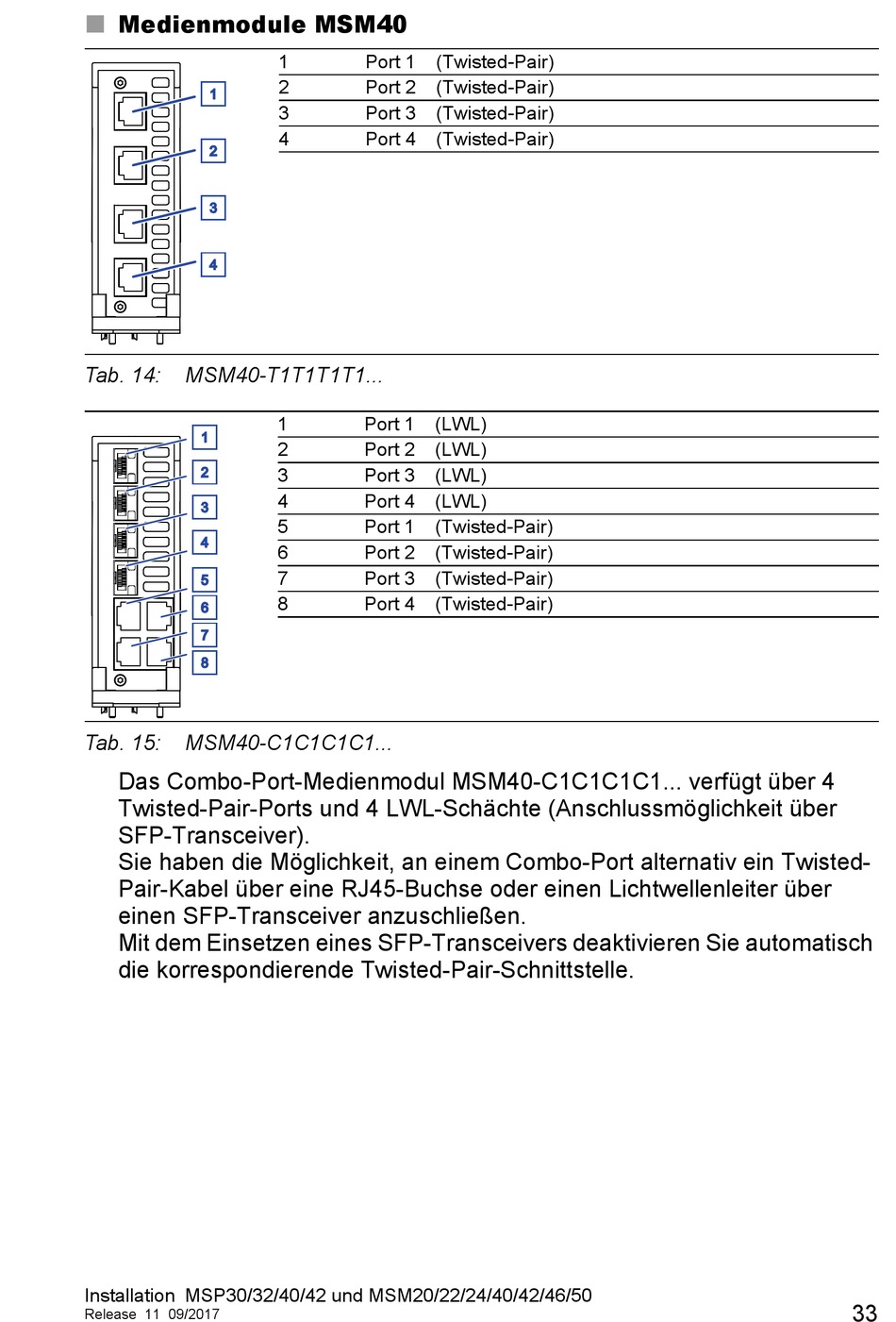

Medienmodule MSM40

1
2
3
4
Tab. 14: MSM40-T1T1T1T1...
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
Tab. 15: MSM40-C1C1C1C1...
Das Combo-Port-Medienmodul MSM40-C1C1C1C1... verfügt über 4
Twisted-Pair-Ports und 4 LWL-Schächte (Anschlussmöglichkeit über
SFP-Transceiver).
Sie haben die Möglichkeit, an einem Combo-Port alternativ ein Twisted-
Pair-Kabel über eine RJ45-Buchse oder einen Lichtwellenleiter über
einen SFP-Transceiver anzuschließen.
Mit dem Einsetzen eines SFP-Transceivers deaktivieren Sie automatisch
die korrespondierende Twisted-Pair-Schnittstelle.
Installation MSP30/32/40/42 und MSM20/22/24/40/42/46/50
Release 11 09/2017
1 Port 1 (Twisted-Pair)
2 Port 2 (Twisted-Pair)
3 Port 3 (Twisted-Pair)
4 Port 4 (Twisted-Pair)
1 Port 1 (LWL)
2 Port 2 (LWL)
3 Port 3 (LWL)
4 Port 4 (LWL)
5 Port 1 (Twisted-Pair)
6 Port 2 (Twisted-Pair)
7 Port 3 (Twisted-Pair)
8 Port 4 (Twisted-Pair)
