DEN ANTRIEBSRIEMEN EINSTELLEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt ist,
dann müssen Sie möglicherweise den Antriebsriemen
einstellen. Um den Antriebsriemen einzustellen, ziehen
Sie zuerst den Stromadapter heraus.
Siehe EXPLOSIONSZEICHNUNG B auf Seite 35.
Mithilfe eines Rollgabelschlüssels drehen Sie das
rechte Pedal (21) gegen den Uhrzeigersinn und entfer-
nen es.
Siehe EXPLOSIONSZEICHNUNG A auf Seite 34.
Mithilfe eines Flachschlitz-Schraubendrehers lösen Sie
behutsam die Laschen an dem vorderen Schutz (58)
und dem oberen Schutz (44). Entfernen Sie den vorde-
ren Schutz und den oberen Schutz.
Als Nächstes identifizieren Sie den linken und rechten
47
Vorderschutz (13, 14). Entfernen Sie alle Schrauben
(77, 85) vom linken und rechten Vorderschutz. Stellen
Sie sicher, dass Sie die Position jeder Schrauben-
größe notieren.
Dann verwenden Sie einen Flachschlitz-Schraubendre-
84
her, um die Laschen an der rechten Schutzscheibe
(52) behutsam zu lösen. Drehen Sie die Schutzscheibe
83
und entfernen Sie diese. Dann entfernen Sie behutsam
den rechten Vorderschutz (14).

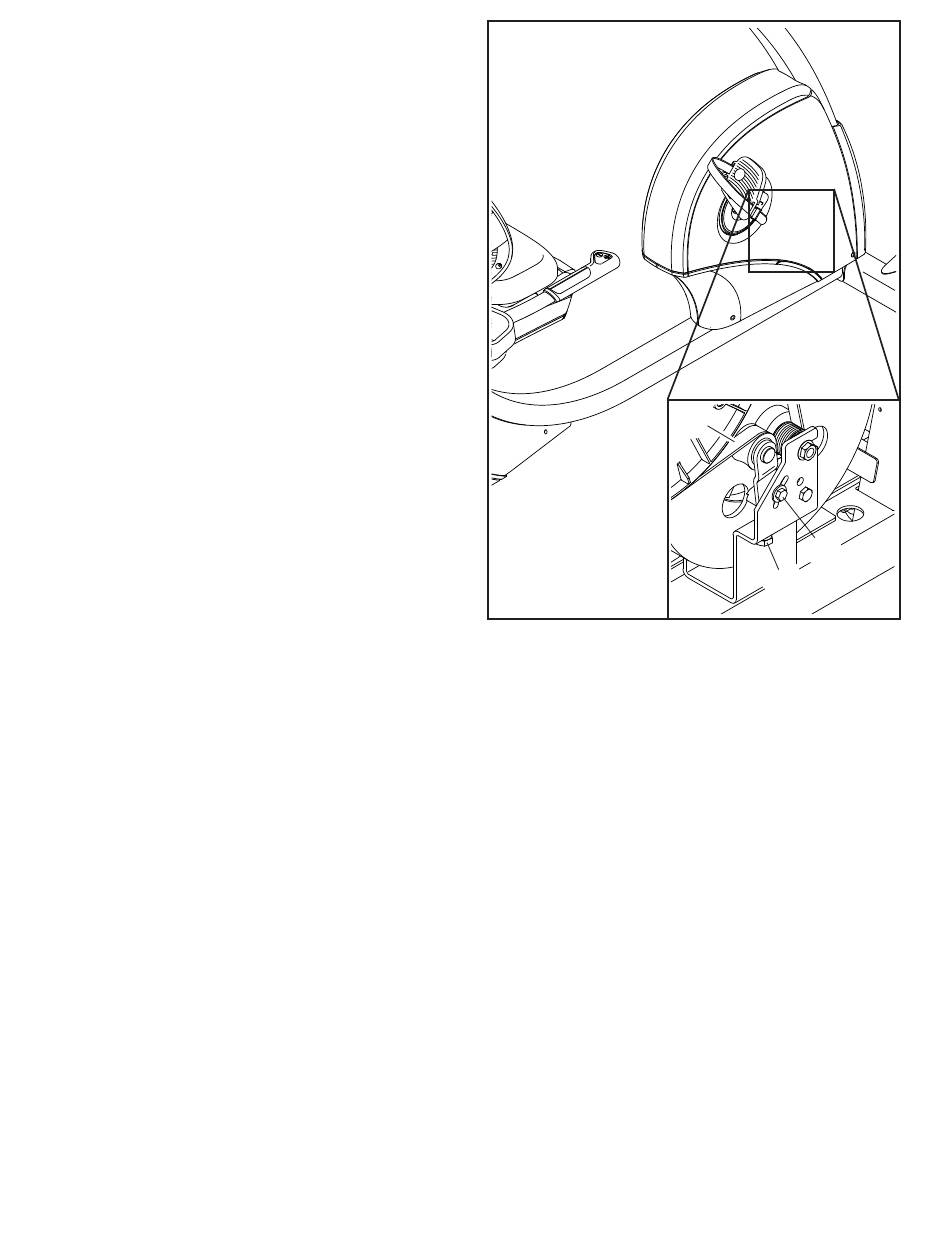

Als Nächstes lockern Sie die M6 x 20mm Sechskant-
schraube (84). Dann ziehen Sie die M10 x 50mm
Sechskantschraube (83) an, bis der Antriebsriemen
(47) straff ist. Wenn der Antriebsriemen straff ist, zie-
hen Sie die M6 x 20mm Sechskantschraube fest.
Wenn der Antriebsriemen richtig eingestellt ist, befes-
tigen Sie die vorher entfernten Teile wieder. Dann
stecken Sie den Stromadapter ein.
