FR
CHAPITRE 5
PROGRAMMATION

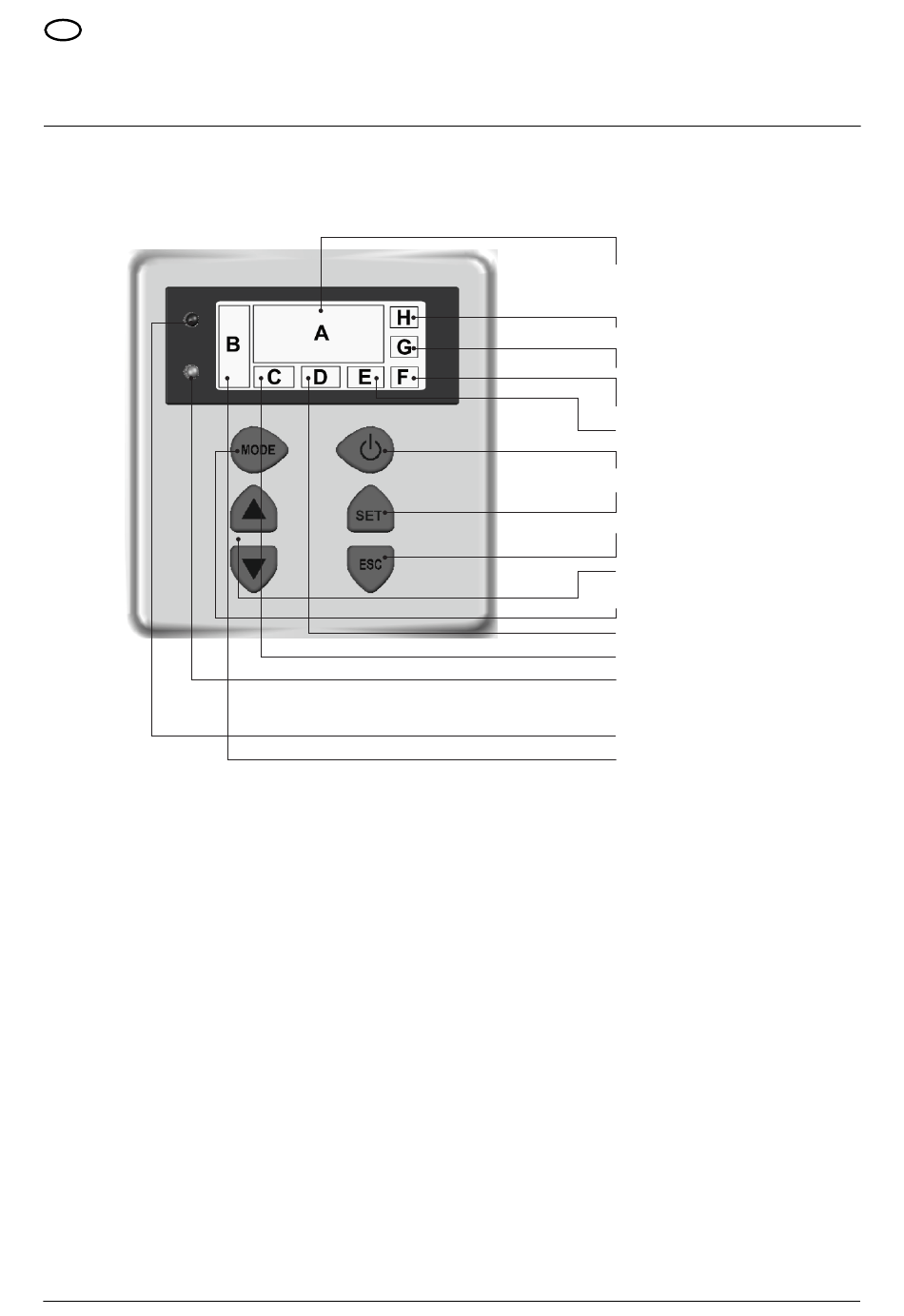

5.1 DESCRIPTION DU PANNEAU DE CONTROLE

Le panneau de commande est représenté dans la figure ci-dessous.
Pour démarrer et/ou arrêter la pompe, appuyer sur la touche START/STOP.

5.2 INFORMATIONS SUR L'AFFICHEUR

Durant le fonctionnement normal (c' e st-à-dire en l'absence d'alarmes), sur l'afficheur peuvent s'alterner, en appuyant sur la touche
MODE, les affichages suivants:
1. BAR/PSI - AFFICHAGE DE LA PRESSION
•
Pression actuelle, affichée avec de
grands chiffres sur l'afficheur
•
Set point actuellement actif (set 1 ou
set 2), affiché avec de petits chiffres
sur l'afficheur
2. HZ - FRÉQUENCE DU MOTEUR
•
Fréquence actuelle de la pompe
exprimée en Hz
48
•
Unité de mesure utilisée pour la
pression (bar ou PSI)
•
Indication graphique de la fréquence
•
Jour de la semaine
•
Indication graphique de la fréquence
•
Indication: Jour/Heure/Pression/
Alarmes/Erreurs/Paramètres avancés
Fréquence/Courant/Etat pompe.
•
Indication d'accès à la programmation.
•
Unité de mesure du paramètre affiché.
•
Indication alarme pour température.
•
Adresse module
(Primaire/Secondaire)
•
Touche START/STOP/Reset.
•
Touche pour confirmer les
modifications exécutées.
•
Touche pour annuler, en phase de
réglage, les modifications exécutées.
•
Touche pour annuler, en phase de
réglage, les modifications exécutées.
•
Touche de modification de l'affichage.
•
Icône d'affichage type de contrôle.
•
Indication SET-POINT affichée.
•
DEL Fonctionnement (verte) Alarme/
Erreur (rouge).
•
Verde DEL ligne verte.
•
Affichage graphique de la fréquence
distribuée au moteur.
•
Indication de l'état du Master (P)
ou du Slave (S) uniquement pour la
configuration du groupe
•
Jour de la semaine
