ΚΕΦΑΛΑΙΟ 5
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ
5.1 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ

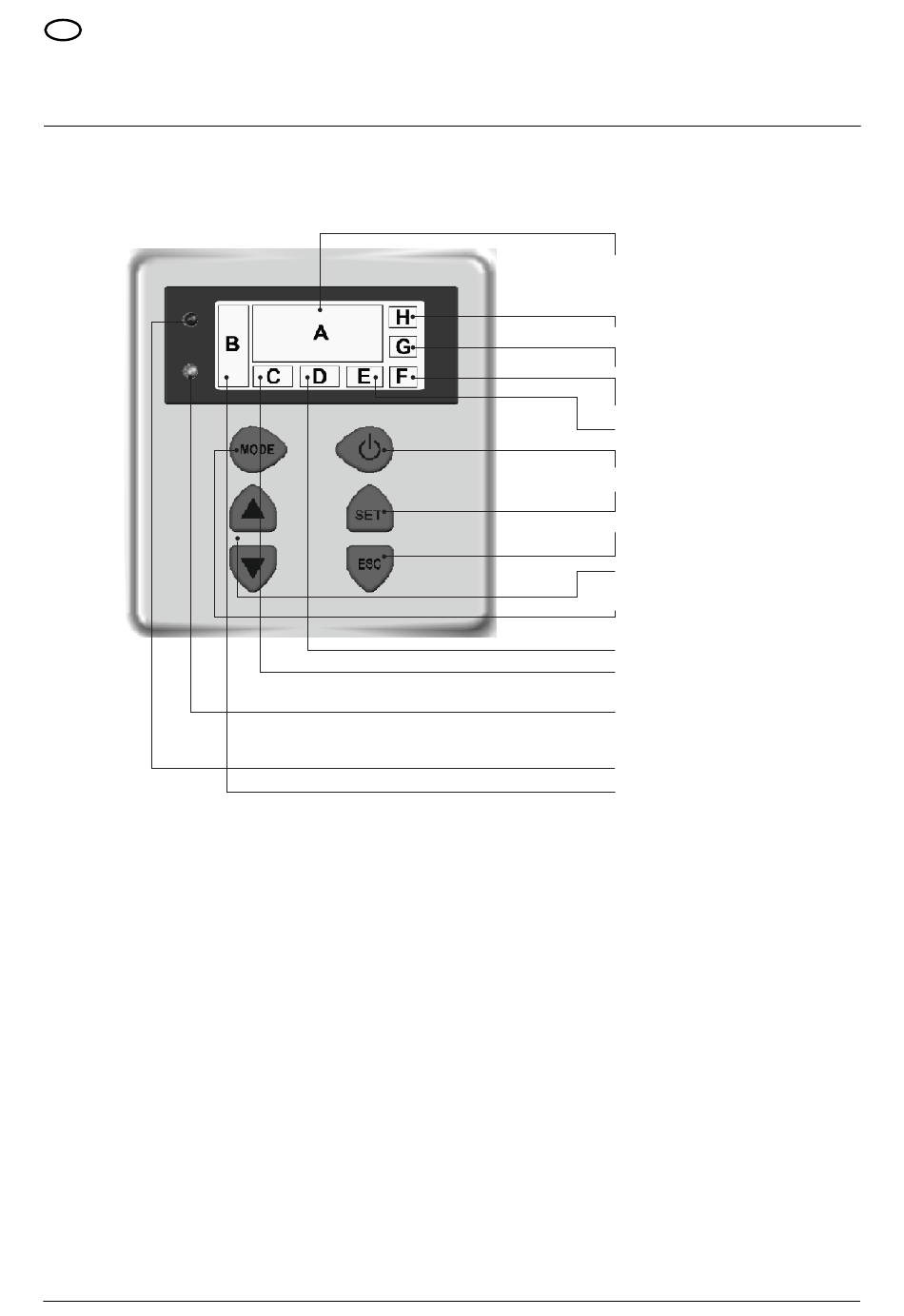

Ο πίνακας ελέγχου απεικονίζεται στην εικόνα.
Για την εκκίνηση ή/και διακοπή λειτουργίας της αντλίας πιέστε το πλήκτρο START/STOP
5.2 ΠΛΗΡΟΦΟΡΙΕΣ ΕΝΔΕΙΞΕΩΝ ΟΘΟΝΗΣ
Κατά τη διάρκεια της κανονικής λειτουργίας (δηλαδή υπό την απουσία συναγερμών) πιέστε το πλήκτρο MODE για να
εμφανίσετε εναλλάξ τις παρακάτω ενδείξεις οθόνης:
1. BAR/PSI - ΕΜΦΑΝΙΣΗ ΤΗΣ ΠΙΕΣΗΣ
• Τρέχουσα πίεση, η οποία
εμφανίζεται με τα μεγάλα ψηφία
στην οθόνη
• Set point που είναι ενεργό την
τρέχουσα στιγμή (set 1 ή set 2),
το οποίο εμφανίζεται με τα μικρά
ψηφία στην οθόνη
2. HZ - ΣΥΧΝΟΤΗΤΑ ΤΟΥ ΚΙΝΗΤΗΡΑ
• Τρέχουσα συχνότητα της αντλίας
σε Hz
168
• Μονάδα μέτρησης που
χρησιμοποιείται για την πίεση (bar
ή PSI)
• Γραφική ένδειξη της συχνότητας
• Γραφική ένδειξη της συχνότητας
• Ένδειξη:
Ημέρα/Ώρα/Πίεση/Συναγερμοί/
Σφάλματα/Προχωρημένες παράμετροι
Συχνότητα/Ρεύμα/Κατάσταση αντλίας.
• Ένδειξη πρόσβασης στον
προγραμματισμό ρυθμίσεων.
• Μονάδα μέτρησης της παραμέτρου
που εμφανίζεται.
• Ένδειξη συναγερμού θερμοκρασίας.
• Διεύθυνση μονάδας (Κύρια/
Δευτερεύουσα).
• Πλήκτρο START/STOP/Reset.
• Πλήκτρο επικύρωσης των αλλαγών
που έχουν γίνει.
• Πλήκτρο ακύρωσης των αλλαγών που
έχουν γίνει, στο στάδιο ρύθμισης.
• Πλήκτρα για την τροποποίηση των
παραμέτρων.
• Πλήκτρο για την τροποποίηση της
προβολής.
• Εικονίδιο προβολής τύπου ελέγχου.
• Ένδειξη του SET-POINT που
εμφανίζεται.
• LED:
Λειτουργία (πράσινο)
Συναγερμός/Σφάλμα (κόκκινο)
• Πράσινο LED γραμμής.
• Γραφική απεικόνιση της συχνότητας
που παρέχεται στον κινητήρα.
• Ημέρα εβδομάδας
• Ένδειξη κατάστασης Master (P) ή
Slave (S) μόνο για τη διαμόρφωση
μονάδας
• Ημέρα εβδομάδας
