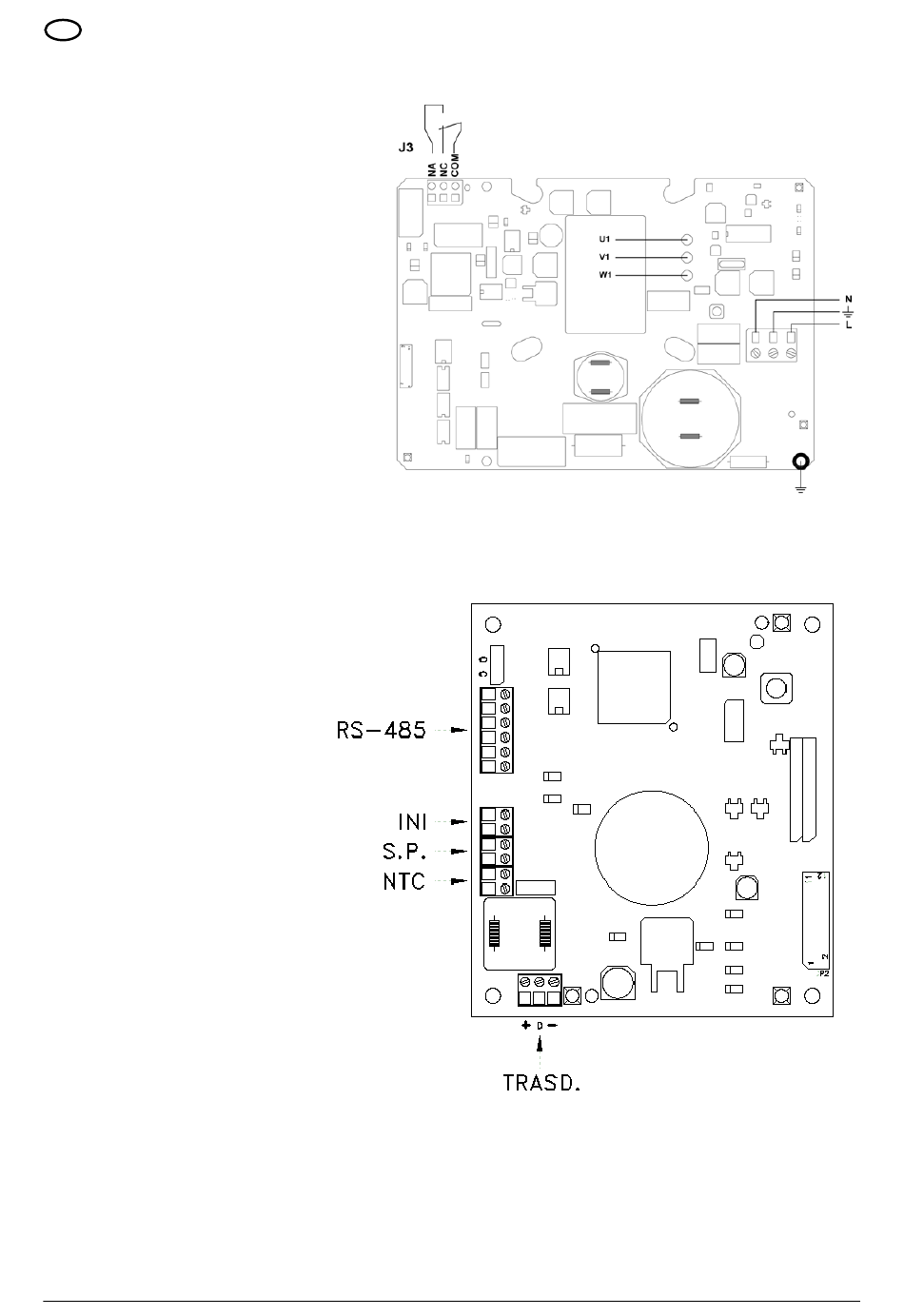

8.4 ESQUEMA CONEXIONES ELÉCTRICAS – TARJETA DE POTENCIA
•
LINE → Entrada alimentaciòn
•
J3 → Salida alarma
•
→ Conexiones motor
U , V , W
1 1 1

8.5 ESQUEMA CONEXIONES - TARJETA DE CONTROL

•
RS-485 → Puerta de comunicación
•
→ Entrada INIBIT: Contacto
INI
externo NC
•
S.P. → Set Point externo (EST):
contacto NA
•
NTC → Entrada sonda NTC para
control temperaturas
•
TRASD. → Entrada 0÷Volts para
transductor de presión
→ Positivo
+
- → Negativo
→ Señal
D
