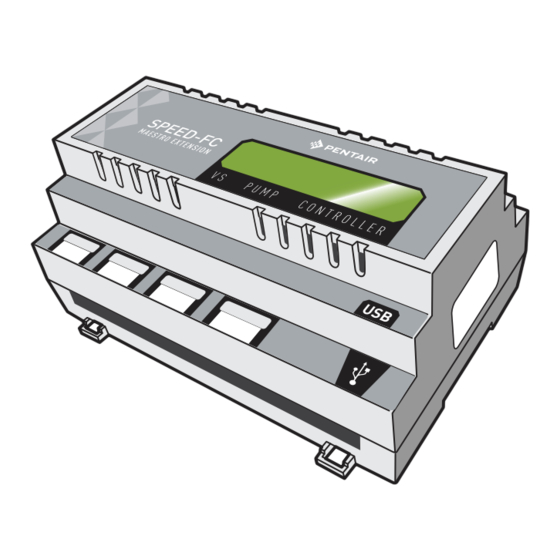

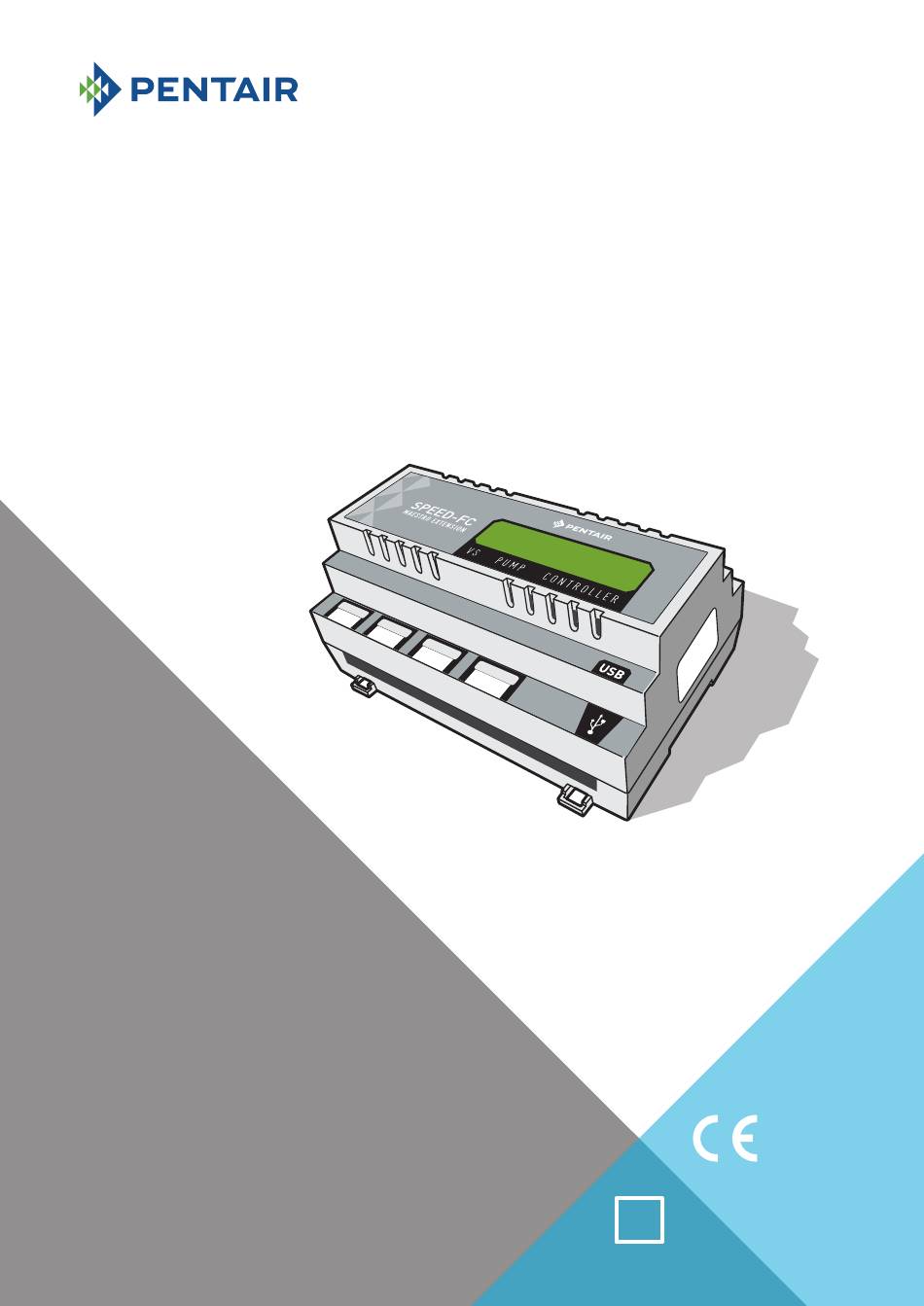

SPEED FC
BEDIENOBERFLÄCHE DER PUMPE MIT VARIABLER DREHZAHL* FÜR MAESTRO
*Kompatibel zur Steuerung einer VS-Pumpe (Liste der ansteuerbaren Pumpen wird regelmäßig aktualisiert):
- PENTAIR IntelliFlo (über den IntelliComm-Kasten)
- PENTAIR Super Flo VS, SPECK EcoTouch, EcoMotion
HAYWARD VSTD und ZODIAC Flo Pro VS
oder mit einem Frequenzumrichter Invertek Drives / Optidrive.
MONTAGE- UND BEDIENUNGSANLEITUNG
WICHTIGE SICHERHEITSHINWEISE,
LESEN UND BEFOLGEN SIE ALLE ANLEITUNGEN,
BEWAHREN SIE DIESE ANLEITUNGEN AUF
PENTAIR WATER SOLUTIONS SB-CU-IMP-040F
(Rev. 03/2019)
SB-PF-INA-003C
DE
Werbung
Verwandte Anleitungen für Pentair SPEED FC
Inhaltszusammenfassung für Pentair SPEED FC
- Seite 1 *Kompatibel zur Steuerung einer VS-Pumpe (Liste der ansteuerbaren Pumpen wird regelmäßig aktualisiert): - PENTAIR IntelliFlo (über den IntelliComm-Kasten) - PENTAIR Super Flo VS, SPECK EcoTouch, EcoMotion HAYWARD VSTD und ZODIAC Flo Pro VS oder mit einem Frequenzumrichter Invertek Drives / Optidrive.
-
Seite 2: Konformitätserklärung
Pentair dankt Ihnen für Ihr Vertrauen und den Erwerb von Speed FC, dem Steuermodul für Pumpen mit variabler Drehzahl. Speed FC wird Ihnen ermöglichen, (je nach Pumpenmarke) 3 oder 4 unterschiedliche Drehzahlen über einen MAESTRO anzusteuern. Konformitätserklärung Richtlinien – Harmonisierte Normen Pentair International Sarl - Avenue de Sévelin 18 - 1004 Lausanne - Schweiz... -
Seite 3: Sicherheitshinweise
> Anschlüsse und Funktionen einer Pumpe SPECK Eco Touch S. 07 > Anschlüsse und Funktionen einer Pumpe SPECK Eco Motion S. 08 > Anschlüsse und Funktionen einer Pumpe PENTAIR SuperFlo VS S. 09 > Anschlüsse und Funktionen einer Pumpe HAYWARD VSTD S. 10 >... -
Seite 4: Installation
Informationen zu diesem Produkt. - WARNUNG - SPEED FC ist in einem IP65-Schaltschrank unter Einhaltung der vor Ort geltenden Elektrovorschriften zu installieren. - WARNUNG Dieses Produkt muss von einem offiziellen oder zertifizierten Elektriker oder einem Schwimmbad-Fachmann installiert werden. - Seite 5 Drehzahl, maximal 4)) der verschiedenen Drehzahlen einer Filterpumpe mit variabler Geschwindigkeit. Im Allgemeinen gibt es die 4 Drehzahlen V1, V2, V3, V4. Speed FC ermöglicht die Inbetriebsetzung von maximal 3 Anlagen, deren Betrieb an eine Geschwindigkeit gekoppelt ist. Die Rotationsstufen mit unterschiedlichen Drehzahlen werden direkt am Steuerkasten (Drive) der Pumpe voreingestellt.
- Seite 6 Speed FC-Kontrolllampe 30 Sekunden lang, bevor sie schließlich kontinuierlich leuchtet. Normale Drehzahl 4-stu ger Drehzahlbetrieb Frostschutz Normal - Wenn die Speed FC-Kontrolllampe länger als 15 Minuten blinkt, überprüfen Sie die Stromversorgung der Steuereinheit und die Anschlüsse des RS485-Kabels.
-
Seite 7: Installation Und Anschlüsse
- Das Gerät weist an den Ausgängen keine Spannung auf (potenzialfreie Kontakte). Paddelschalter nach der Filterpumpe variabler Drehzahl hinzufügen. Startdisplay (2 s) Initialisierung Speed FC v3.01 Kompatibles Kabel „BUS IN“ (RS485) = VGV (4 x 0,75 mm2) Pb-Verbindung Normale Drehzahl 4-stu ger Drehzahlbetrieb max. - Seite 8 Speed 4 (Max) am Drive (schwarzes Steuergerät direkt auf der Pumpe) ein. Anschlüsse Bypass IN: - Nicht angeschlossen: für die Verwendung der Pumpe PENTAIR IntelliFlo + IntelliComm-Kasten Anschlüsse an den 4 Geschwindigkeits-Steckern/Installation PENTAIR IntelliFlo + IntelliCom: - Frostschutz: Ausgang, der für den Start der Filtration bei einer Wassertemperatur < +3 °C (Wert änderbar) verwendet wird - Geschwindigkeit Eco: Geschwindigkeit, die verwendet wird, wenn kein vorausgewähltes Ereignis (siehe...
- Seite 9 SPECK Eco Touch - Anschlüsse und Funktionen Stellen Sie die passenden Geschwindigkeiten 1 (Eco), 2 (Normal) und 3 (Max) auf der Pumpe Speck ein. - Die Pumpe SPECK Eco Touch funktioniert nach der Inbetriebnahme 5 Minuten lang mit maximaler Geschwindigkeit. Anschlüsse Bypass IN1: - Angeschlossen: Für die Verwendung der Pumpe SPECK Eco Touch.
- Seite 10 SPECK 90 Eco Motion - Anschlüsse und Funktionen Nehmen Sie auf der Pumpe folgende Einstellungen vor: - die Geschwindigkeiten N1 < N2 < N3 < N4 und N4 auf 100 % - „EXTERN = NUMERISCHE FIXE GESCHWINDIGKEITEN“ und „SIGNAL = DAUERSIGNAL“. - Die Pumpe kann nach der Inbetriebnahme 5 Minuten lang mit maximaler Geschwindigkeit funktionieren.
- Seite 11 Stellen Sie die DIP-Schalter 1, 2, 3, 4 am Drive der Pumpe auf ON. Anschlüsse Bypass IN: - Nicht angeschlossen: Für die Verwendung der Pumpe PENTAIR SuperFlo Anschlüsse an den 4 Geschwindigkeits-Steckern möglich/Installation PENTAIR SuperFlo: - Frostschutz: Ausgang, der für den Start der Filtration bei einer Wassertemperatur < +3 °C (Wert änderbar) verwendet wird - Geschwindigkeit Eco: Geschwindigkeit, die verwendet wird, wenn kein vorausgewähltes Ereignis (siehe...
- Seite 12 HAYWARD VSTD - Anschlüsse und Funktionen Stellen Sie die passenden Geschwindigkeiten 1 (Eco), 2 (Normal) und 3 (Max) auf der Pumpe HAYWARD ein. Kompatibel ab der Firmware-Version 3.01 (sichtbar bei Start von SpeeedFC). Bypass-Anschlüsse IN1 und IN4: - Angeschlossen: Für die Verwendung der Pumpe HAYWARD VSTD. Anschlüsse an den 4 Geschwindigkeits-Steckern möglich/Installation HAYWARD VSTD: - STOPP: Ausgang, der zum Anhalten der Pumpe VSTD verwendet wird.
- Seite 13 ZODIAC FloPro VS: Anschlüsse und Funktionen Nehmen Sie auf der Pumpe folgende Einstellungen vor: - die Geschwindigkeiten 1 < 2 < 3 < 4 - Stellen Sie für jede Betriebsdauer „0“ ein. Anschlüsse Bypass IN: - Nicht angeschlossen: Für die Verwendung der Pumpe ZODIAC FloPro VS. Anschlüsse an den 4 Geschwindigkeits-Steckern möglich/Installation SPECK 90 EcoMotion: - Frostschutz: Ausgang, der für den Start der Filtration bei einer Wassertemperatur <...
- Seite 14 Frequenzumrichter Invertek Drives/Optidrive E2 Durch diese Montage kann eine Standard-Filterpumpe mit fester Drehzahl in eine Pumpe mit variabler Drehzahl umgewandelt werden und eine beträchtliche Energieeinsparung erzielt werden. Anschlüsse Bypass IN3: - Angeschlossen: Für die Verwendung des Frequenzumrichters Invertek Terminal-Modus: P12 = 0 P15 = 2 MAESTRO Pb-Verbindung...
- Seite 15 Einstellung auf www.domotique-piscine.eu Ist Speed FC angeschlossen und wird das Gerät über MAESTRO mit Strom versorgt, melden Sie sich auf seinem Konto www.domotique-piscine.eu an, wählen Sie für das betroffene Schwimmbad „Eigenschaften Schwimmbad“ und kreuzen Sie „Aktivierung des Filtrationsmodus mit variabler Geschwindigkeit“ an.
- Seite 16 Ave. de Sevellin 18, CH-1004 - LAUSANNE, Switzerland Copyright - Begrenzte Lizenz: Sofern dieses Dokument keine ausdrückliche Genehmigung enthält, dürfen keine Bestandteile der Inhalte des vorliegenden Dokuments in jeglicher Form oder mit Hilfe jeglicher Mittel ohne die vorherige schriftliche Genehmigung durch Pentair International SRL.
