PL

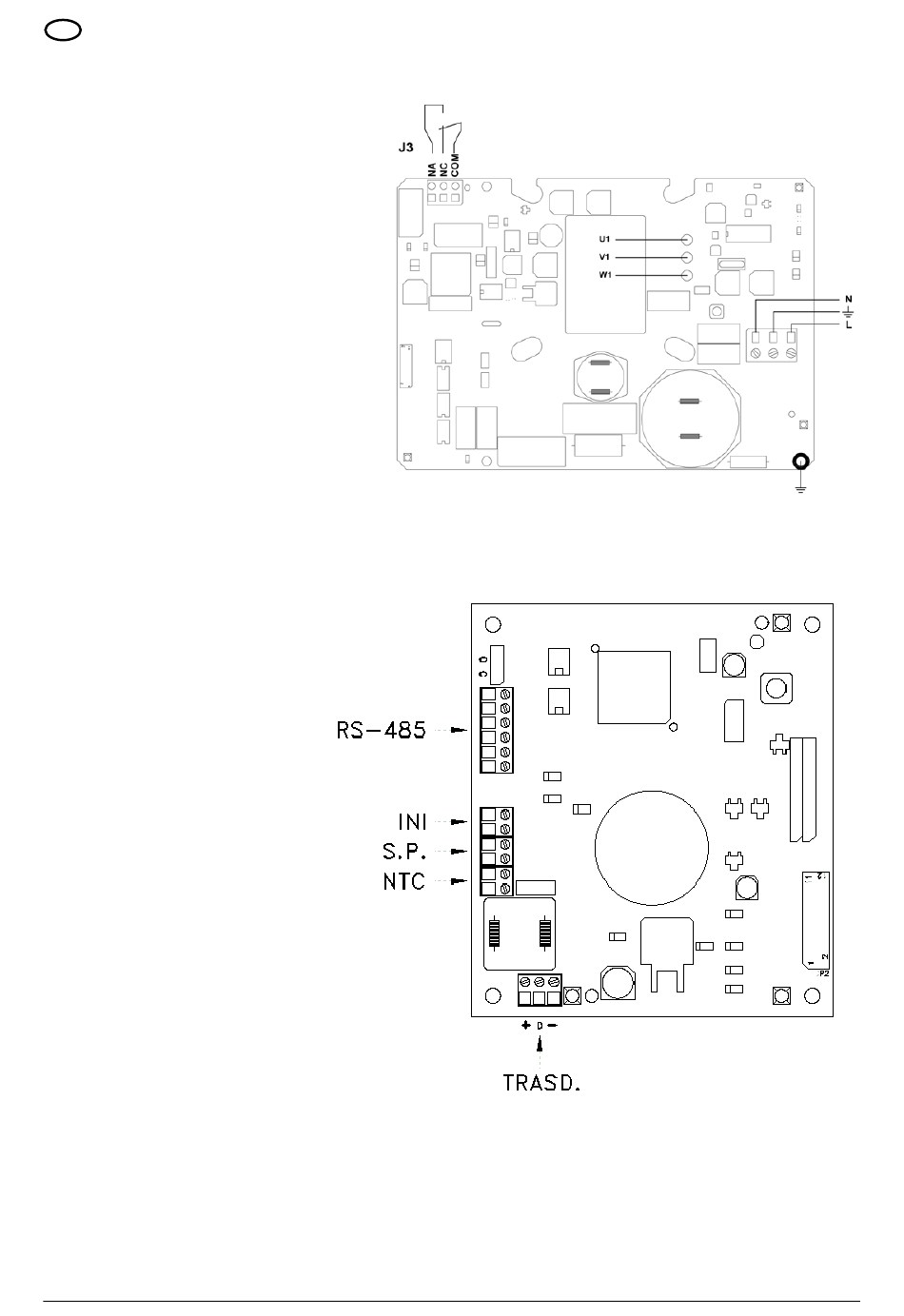

8.4 POŁĄCZENIE ELEKTRYCZNE PŁYTA - PŁYTA (MODUŁ) ZASILANIA
•
LINE → wejście zasilania
•
J3 → wyjście alarmowe
•
U , V , W → podłączenia silnika
1 1 1
8.5 PODŁĄCZENIA PŁYTA - PŁYTA STEROWANIA
•
RS-485 → port komunikacyjny
•
INI → wejście INIBIT (BLOKADA):
zewnętrzny zestyk
rozwierny (NC
•
S.P. → nastawa zewnętrzna (EST):
zestyk NA
•
NTC → wejście czujnika NTC
(pozystorowego) do kontroli
temperatury
•
TRASD. → wejście 0÷V dla
przetwornika ciśnienia
→ dodatni
+
→ ujemny
-
D → sygnał
160
