Proline 200 PROFIBUS PA
4.2

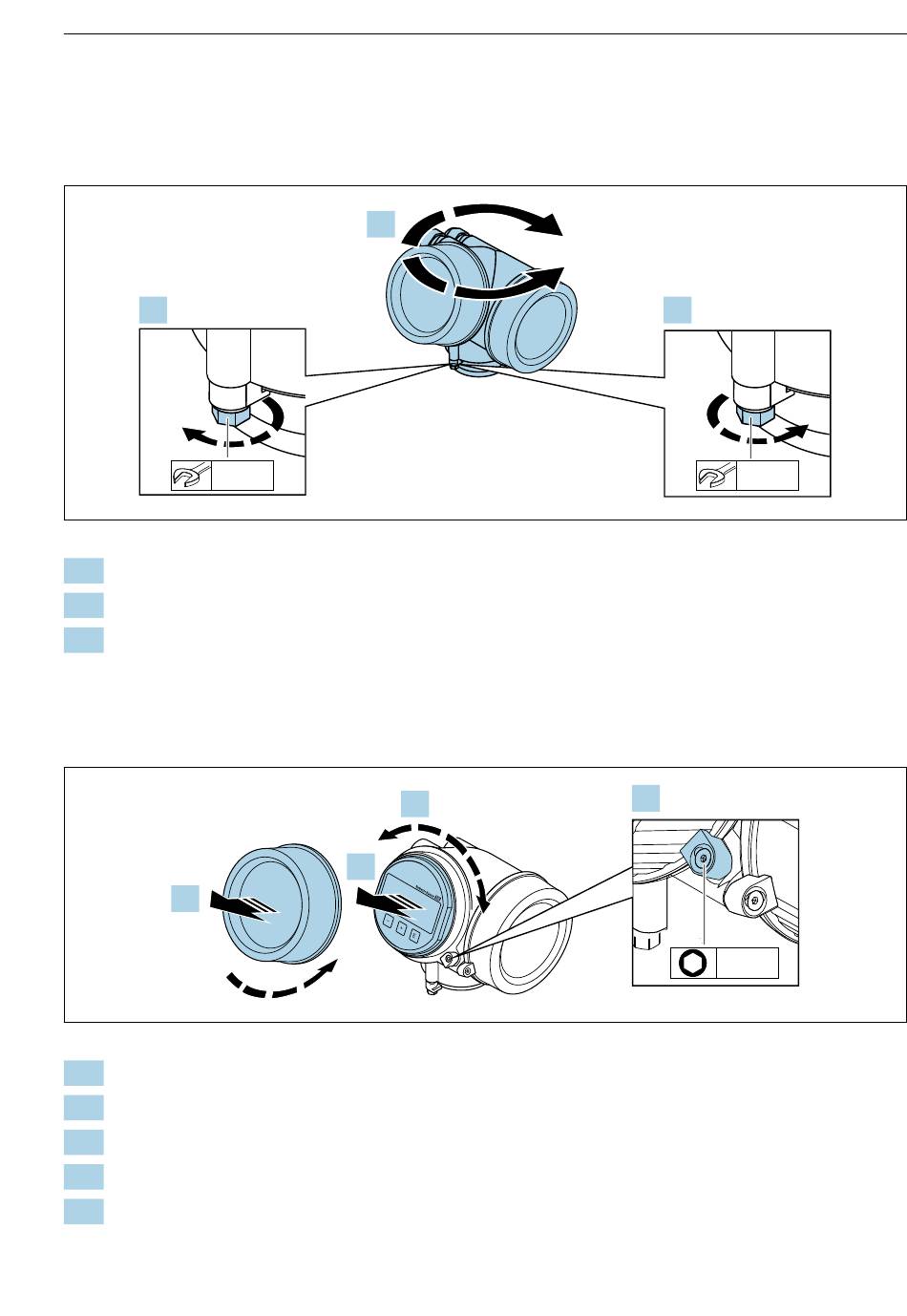

Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Messumfor-
mergehäuse gedreht werden.
1.
8 mm
1.
Befestigungsschraube lösen.
2.
Gehäuse in die gewünschte Position drehen.
3.
Befestigungsschraube fest anziehen.
4.3
Anzeigemodul drehen
Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
2.
1.
Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen.
2.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3.
Optional: Anzeigemodul mit leichter Drehbewegung herausziehen.
4.
Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45° in jede Richtung.
5.
Ohne herausgezogenes Anzeigemodul:
Anzeigemodul an gewünschter Position einrasten lassen.
Endress+Hauser
2.
4.
3.
max. 350°
3.
1.
1
3 mm
Montage
8 mm
A0032242
A0032238
11
