KA01335D/06/DE/01.17
71374008
Products
Kurzanleitung
Proline 100
Modbus RS485

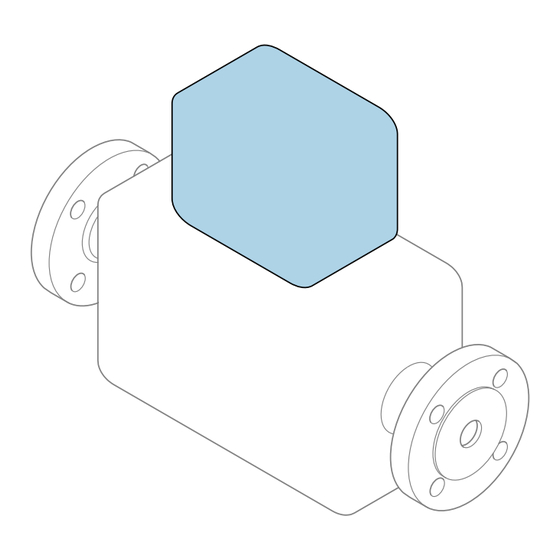

Messumformer mit
Coriolis-Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Messumformer
Umfasst Informationen zum Messumformer.
Kurzanleitung Messaufnehmer → 3
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Proline 100 Modbus RS485
Inhaltszusammenfassung für Endress+Hauser Proline 100 Modbus RS485

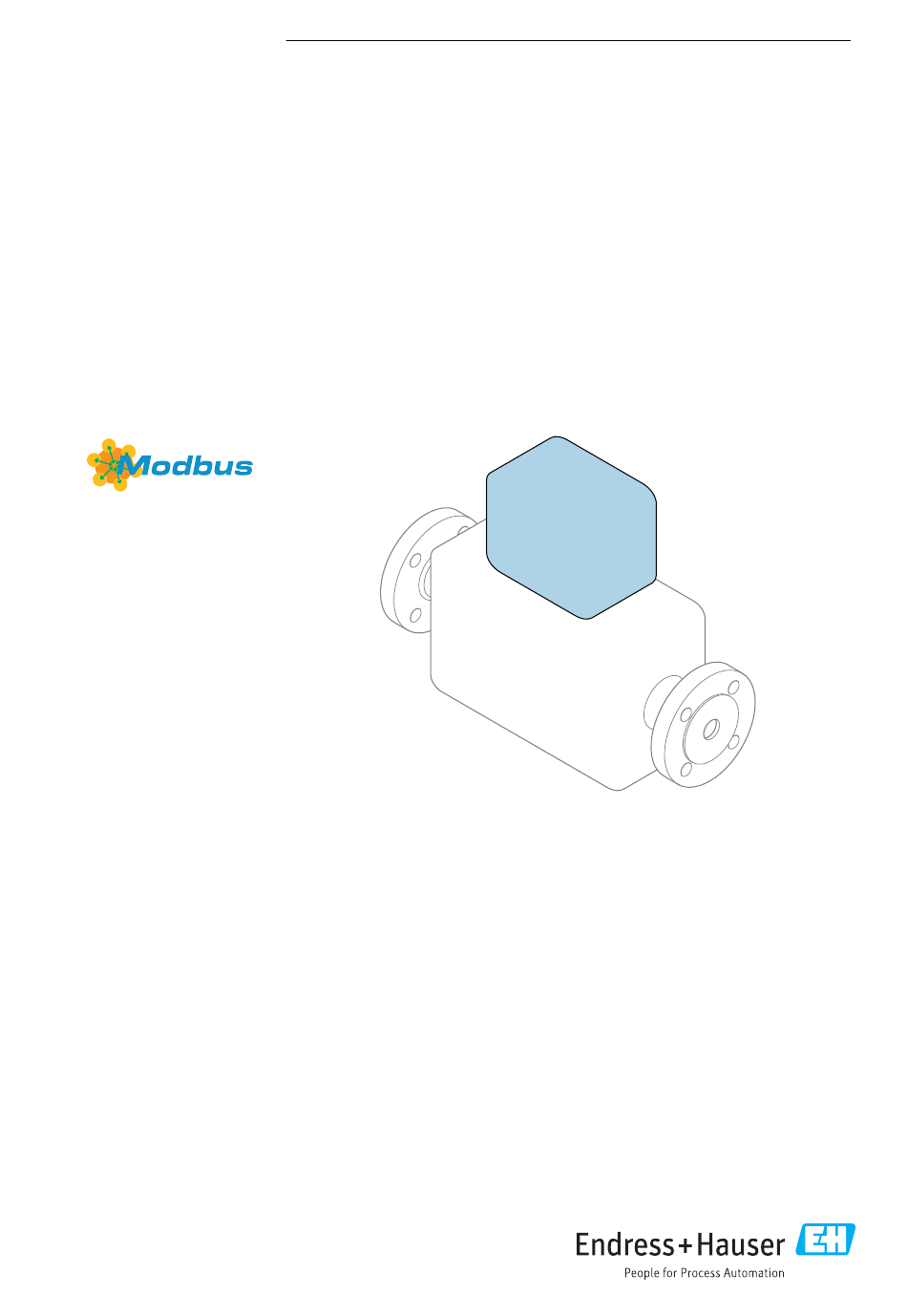

- Seite 1 Products Solutions Services KA01335D/06/DE/01.17 71374008 Kurzanleitung Proline 100 Modbus RS485 Messumformer mit Coriolis-Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Messumformer Umfasst Informationen zum Messumformer. Kurzanleitung Messaufnehmer → 3...
- Seite 2 Proline 100 Modbus RS485 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Proline 100 Modbus RS485 Die Kurzanleitungen zum Gerät Die Kurzanleitungen zum Gerät Das Gerät besteht aus einem Messumformer und einem Messaufnehmer. Die Inbetriebnahme dieser beiden Komponenten werden in zwei getrennten Kurzanleitungen beschrieben: • Kurzanleitung Messaufnehmer • Kurzanleitung Messumformer Für die Inbetriebnahme des Geräts beide Kurzanleitungen berücksichtigen, da sich die Inhalte der Kurzanleitungen gegenseitig ergänzen:...
- Seite 4 Inhaltsverzeichnis Proline 100 Modbus RS485 Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole .
- Seite 5 Proline 100 Modbus RS485 Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird.
- Seite 6 Hinweise zum Dokument Proline 100 Modbus RS485 Symbol Bedeutung Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden.
- Seite 7 Proline 100 Modbus RS485 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut.
- Seite 8 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können.
- Seite 9 Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird.
- Seite 10 Montage Proline 100 Modbus RS485 Gehäuseausführung Aluminium 3 mm A0023192 Gehäuseausführungen Kompakt und Ultrakompakt 8 mm A0023195 Endress+Hauser...
- Seite 11 Proline 100 Modbus RS485 Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Ver- sorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstromschut- zeinrichtung (maximal 16 A) in die Anlageninstallation integriert werden.
- Seite 12 Elektrischer Anschluss Proline 100 Modbus RS485 Verbindungskabel Safety Barrier Promass 100 - Messgerät Kabeltyp Abgeschirmtes Twisted-Pair-Kabel mit 2x2 Adern. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Maximaler Kabelwiderstand 2,5 Ω, einseitig Um die Funktionstüchtigkeit des Messgeräts sicherzustellen: Maximalen Kabelwider- stand einhalten.
- Seite 13 Proline 100 Modbus RS485 Elektrischer Anschluss Geräteausführung mit Kommunikationsart Modbus RS485 A0019528 1 Klemmenbelegung Modbus RS485, Anschlussvariante für den Einsatz im nicht explosionsgefähr- deten Bereich und Zone 2/Div. 2 Energieversorgung: DC 24 V Ausgang: Modbus RS485 A0017053 2 Klemmenbelegung Modbus RS485, Anschlussvariante für den Einsatz im eigensicheren Bereich...
- Seite 14 Elektrischer Anschluss Proline 100 Modbus RS485 Safety Barrier Promass 100 Power Modbus supply RS485 Safe area Power Lift panel for bus termination Communication Safety Barrier Promass 100 Hazardous area Power Modbus supply RS485 A0016922 3 Safety Barrier Promass 100 mit Anschlüssen Nicht explosionsgefährdeter Bereich und Zone 2/Div.
- Seite 15 Proline 100 Modbus RS485 Elektrischer Anschluss Belegung DC 24 V Nicht belegt Nicht belegt DC 24 V Erdung/Schirmung Codierung Stecker/Buchse Stecker A0016809 Signalübertragung Promass Gerätestecker für Signalübertragung (geräteseitig), MODBUS RS485 (nicht eigensicher) Für den Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2.
- Seite 16 Elektrischer Anschluss Proline 100 Modbus RS485 HINWEIS In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verursacht netzfrequente Ausgleichströme! Beschädigung des Kabelschirms der Busleitung. ‣ Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter erden. 5.1.6 Messgerät vorbereiten HINWEIS Mangelnde Gehäusedichtheit!
- Seite 17 Proline 100 Modbus RS485 Elektrischer Anschluss Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausfüh- ren lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten. ‣ Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel anschließen.
- Seite 18 Elektrischer Anschluss Proline 100 Modbus RS485 8 mm 8 mm 3 mm 10 (0.4) mm (in) A0017844 5 Geräteausführungen mit Anschlussbeispielen Kabel Gerätestecker für Signalübertragung Gerätestecker für Versorgungsspannung ‣ Kabel gemäß Klemmenbelegung → 12 oder Pinbelegung Gerätestecker anschließen.
- Seite 19 Proline 100 Modbus RS485 Elektrischer Anschluss L- L+ A0028766 6 Elektrischer Anschluss zwischen Messumformer und Safety Barrier Promass 100 Automatisierungssystem (z.B. SPS) Kabelspezifikation beachten → 11 Safety Barrier Promass 100: Klemmenbelegung Kabelspezifikation beachten → 11 Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div.
- Seite 20 Elektrischer Anschluss Proline 100 Modbus RS485 Spezielle Anschlusshinweise 5.3.1 Anschlussbeispiele Modbus RS485 Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 A0028765 7 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen;...
- Seite 21 Proline 100 Modbus RS485 Elektrischer Anschluss Modbus RS485 eigensicher L- L+ A0028766 8 Anschlussbeispiel für Modbus RS485 eigensicher Automatisierungssystem (z.B. SPS) Kabelschirm, Kabelspezifikation beachten Safety Barrier Promass 100 Kabelspezifikation beachten Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2...
- Seite 22 Elektrischer Anschluss Proline 100 Modbus RS485 Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone 2/Div. 2 4 - Bus termination 3 - Not used 220 W 2 - Not used 1 - Write protection A0017610 9 Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar Beim Einsatz vom Messumformer im eigensicheren Bereich 220 Ω...
- Seite 23 Proline 100 Modbus RS485 Elektrischer Anschluss Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
- Seite 24 Bedienungsmöglichkeiten Proline 100 Modbus RS485 Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Bedientool "FieldCare" oder "DeviceCare" via Commubox FXA291 und Serviceschnittstelle Automatisierungssystem (z.B. SPS) Endress+Hauser...
- Seite 25 Proline 100 Modbus RS485 Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 6.2.1 Aufbau des Bedienmenüs Bedienmenü für Bediener und Instandhalter Language Betrieb aufgabenorientiert Setup Diagnose Bedienmenü für Experten Experte funktionsorientiert A0014058-DE 11 Schematischer Aufbau des Bedienmenüs 6.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.).
- Seite 26 Bedienungsmöglichkeiten Proline 100 Modbus RS485 Zugriff auf Bedienmenü via Bedientool 6.3.1 Bedientool anschließen Via Serviceschnittstelle (CDI) Modbus RS485 A0030216 Serviceschnittstelle (CDI) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" Endress+Hauser...
- Seite 27 Proline 100 Modbus RS485 Bedienungsmöglichkeiten Via Serviceschnittstelle (CDI) A0014019 Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool FieldCare mit COM DTM CDI Communication FXA291 6.3.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal-...
- Seite 28 Bedienungsmöglichkeiten Proline 100 Modbus RS485 Verbindungsaufbau FieldCare starten und Projekt aufrufen. Im Netzwerk: Neues Gerät hinzufügen. Fenster Neues Gerät hinzufügen öffnet sich. Option CDI Communication FXA291 aus Liste wählen und mit OK bestätigen. Rechter Mausklick auf CDI Communication FXA291 und im geöffneten Kontextmenü...
- Seite 29 Proline 100 Modbus RS485 Bedienungsmöglichkeiten Bedienoberfläche Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Xxxxxx Masseflusseinheit: kg/h Zugriffsrechte Bediensoftware Instandhalter Volumenflusseinheit: m /h ³ Betrieb – Setup Messstellenbezeichnung Xxxxxx – Systemeinheiten Masseflusseinheit kg/h Volumenflusseinheit m /h ³...
- Seite 30 Systemintegration Proline 100 Modbus RS485 Systemintegration Detaillierte Angaben zur Systemintegration: Betriebsanleitung zum Gerät. • Übersicht zu Gerätebeschreibungsdateien – Aktuelle Versionsdaten zum Gerät – Bedientools • Kompatibilität zum Vorgängermodell • Modbus RS485-Informationen – Funktionscodes – Antwortzeit – Modbus-Data-Map Inbetriebnahme Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts:...
- Seite 31 Proline 100 Modbus RS485 Diagnoseinformationen Einstellungen schützen vor unerlaubtem Zugriff Um die Parametrierung des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten des Schreibschutzes: • Zugriff auf Parameter via Freigabecode schützen • Zugriff auf Vor-Ort-Bedienung via Tastenverriegelung schützen •...
- Seite 32 Diagnoseinformationen Proline 100 Modbus RS485 Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße Diagnose Fehlerbehebungsmaßnahme:...
