Proline 300 Modbus RS485
4
Montage
Detaillierte Angaben zur Montage des Messaufnehmers: Kurzanleitung Messaufnehmer
→ 3
4.1

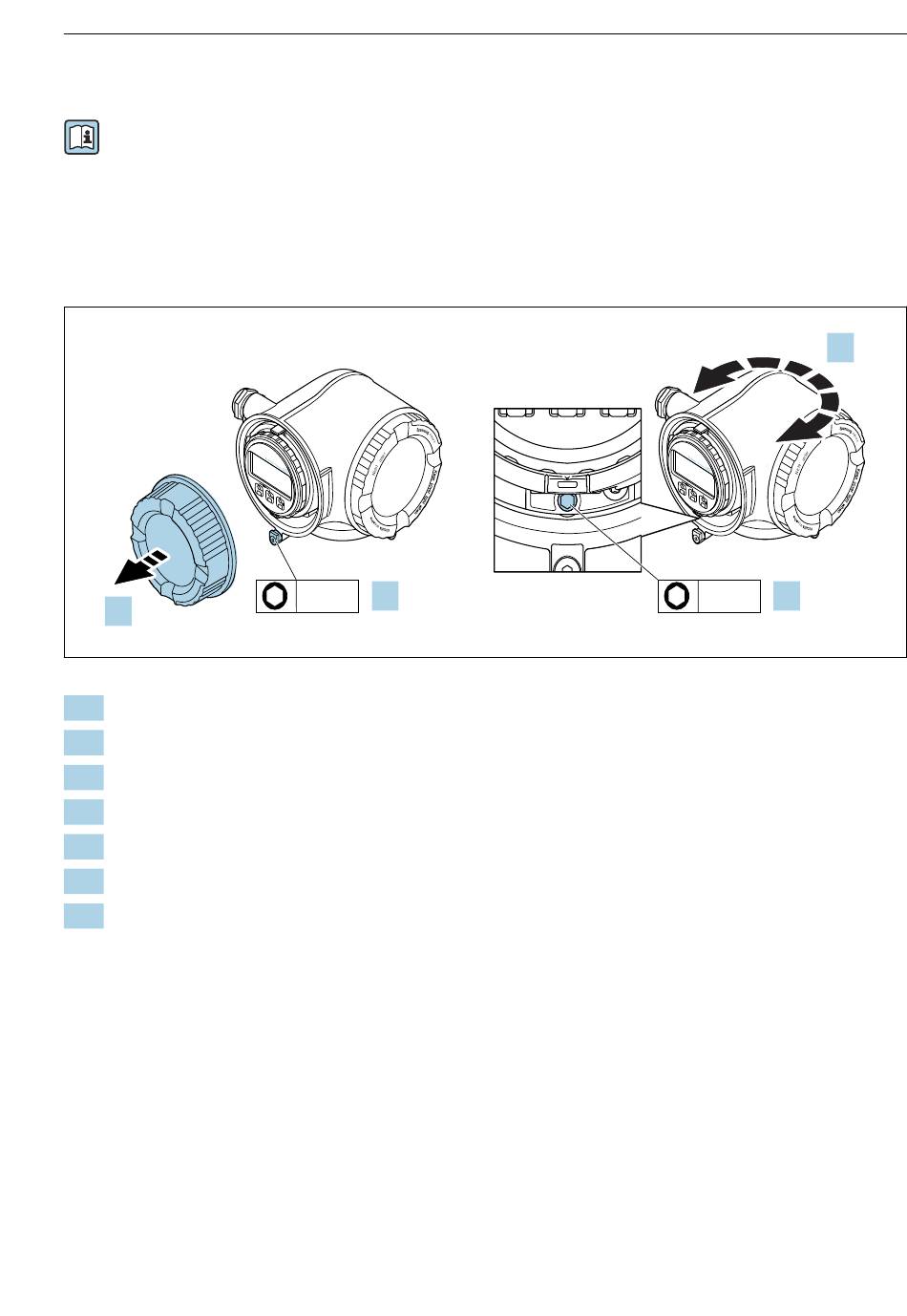

Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Messumfor-
mergehäuse gedreht werden.
2.
1.
Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2.
Anschlussraumdeckel abschrauben.
3.
Befestigungsschraube lösen.
4.
Gehäuse in die gewünschte Position drehen.
5.
Befestigungsschraube fest anziehen.
6.
Anschlussraumdeckel anschrauben
7.
Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
Endress+Hauser
E S
C
–
+
E
3 mm
1.
Montage
4.
E S
C
–
+
E
4 mm
3.
A0029993
11
