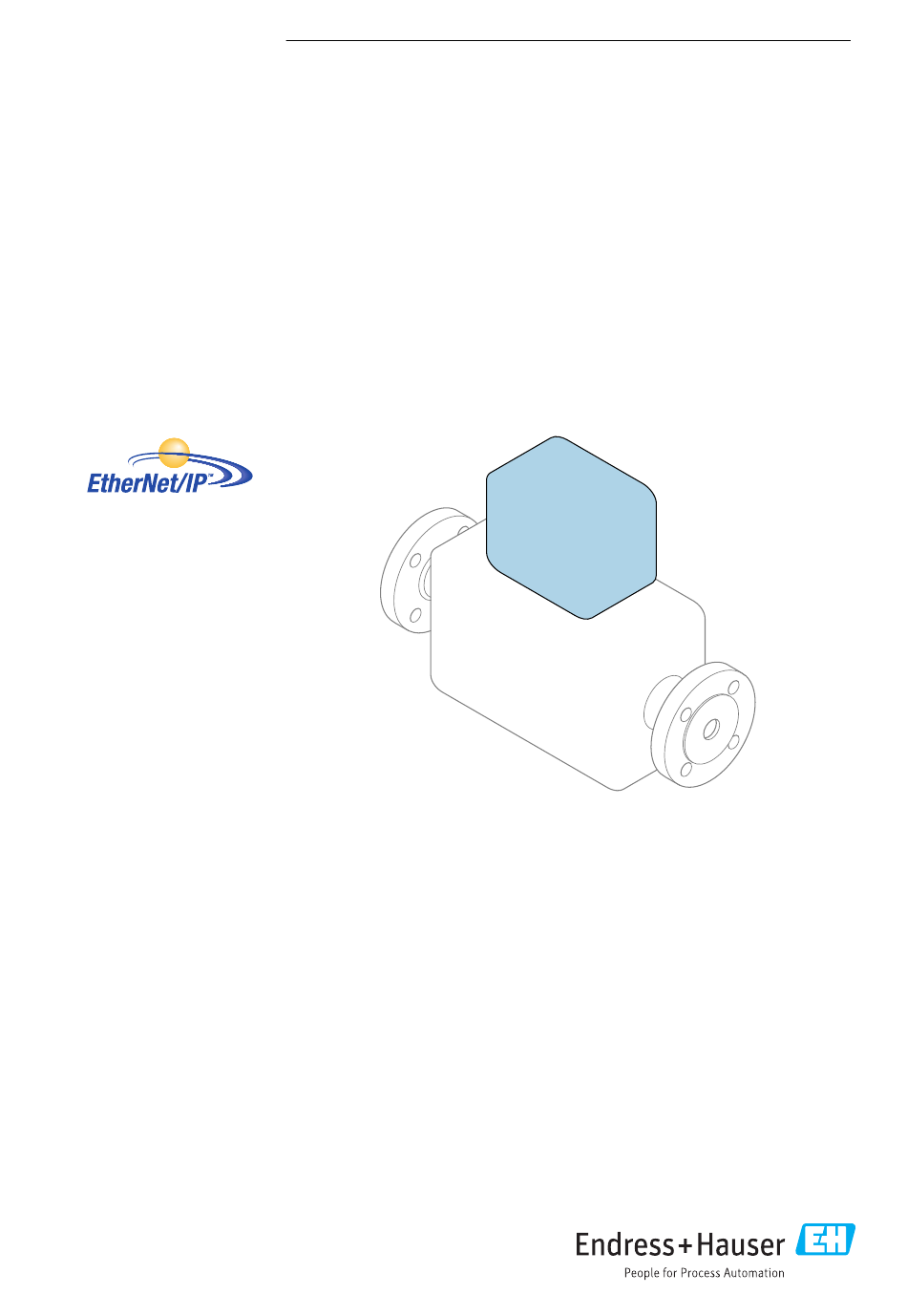

KA01332D/06/DE/01.17
71374005
Products
Kurzanleitung
Proline 100
EtherNet/IP

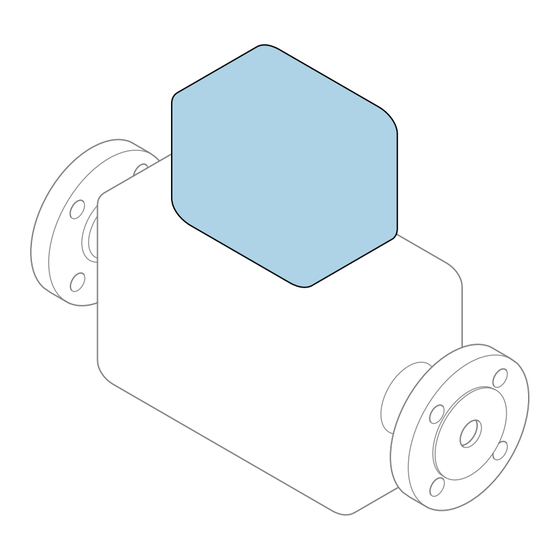

Messumformer mit
Coriolis-Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Messumformer
Umfasst Informationen zum Messumformer.
Kurzanleitung Messaufnehmer → 3
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline 100 EtherNet/IP
Inhaltszusammenfassung für Endress+Hauser Proline 100 EtherNet/IP
- Seite 1 Products Solutions Services KA01332D/06/DE/01.17 71374005 Kurzanleitung Proline 100 EtherNet/IP Messumformer mit Coriolis-Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Messumformer Umfasst Informationen zum Messumformer. Kurzanleitung Messaufnehmer → 3...
- Seite 2 Proline 100 EtherNet/IP Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Die Kurzanleitungen Zum Gerät
Weitere Gerätedokumentation Diese Kurzanleitung ist die Kurzanleitung Messumformer. Die "Kurzanleitung Messaufnehmer" ist verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Proline 100 EtherNet/IP Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole . -
Seite 5: Hinweise Zum Dokument
Proline 100 EtherNet/IP Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver-... -
Seite 6: Symbole In Grafiken
Hinweise zum Dokument Proline 100 EtherNet/IP Symbol Bedeutung Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden. -
Seite 7: Grundlegende Sicherheitshinweise
Proline 100 EtherNet/IP Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 8: Restrisiken
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können. -
Seite 9: Produktsicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird. - Seite 10 Montage Proline 100 EtherNet/IP Gehäuseausführung Aluminium 3 mm A0023192 Gehäuseausführungen Kompakt und Ultrakompakt 8 mm A0023195 Endress+Hauser...
-
Seite 11: Elektrischer Anschluss
Proline 100 EtherNet/IP Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Ver- sorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstromschut- zeinrichtung (maximal 16 A) in die Anlageninstallation integriert werden. -
Seite 12: Klemmenbelegung
Elektrischer Anschluss Proline 100 EtherNet/IP 5.1.3 Klemmenbelegung Anhand des Anschlussschilds auf dem Elektronikmodul ist die Klemmenbelegung für den elektrischen Anschluss des Geräts ersichtlich. Zusätzlich wird bei einer Geräteausführung mit Modbus RS485 die Safety Barrier Promass 100 (Sicherheitsbarriere) ausgeliefert, auf deren Typenschild ebenfalls die Anschlüsse ersicht- lich sind. -
Seite 13: Pinbelegung Gerätestecker
Proline 100 EtherNet/IP Elektrischer Anschluss Safety Barrier Promass 100 Power Modbus supply RS485 Safe area Power Lift panel for bus termination Communication Safety Barrier Promass 100 Hazardous area Power Modbus supply RS485 A0016922 2 Safety Barrier Promass 100 mit Anschlüssen Nicht explosionsgefährdeter Bereich und Zone 2/Div. -
Seite 14: Messgerät Vorbereiten
Elektrischer Anschluss Proline 100 EtherNet/IP Gerätestecker für Signalübertragung (geräteseitig) Belegung Codierung Stecker/Buchse Buchse A0016812 5.1.5 Messgerät vorbereiten HINWEIS Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des Messgeräts möglich. ‣ Passende, der Schutzart entsprechende Kabelverschraubungen verwenden. Wenn vorhanden: Blindstopfen entfernen. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. - Seite 15 Proline 100 EtherNet/IP Elektrischer Anschluss A0016924 3 Gehäuseausführungen und Anschlussvarianten Kompakt, beschichtet Alu Kompakt hygienisch, rostfrei oder kompakt, rostfrei Kabeleinführung oder Gerätestecker für Signalübertragung Kabeleinführung oder Gerätestecker für Versorgungsspannung Ultrakompakt hygienisch, rostfrei oder ultrakompakt, rostfrei Gerätestecker für Signalübertragung Gerätestecker für Versorgungsspannung...
-
Seite 16: Potentialausgleich Sicherstellen
Elektrischer Anschluss Proline 100 EtherNet/IP 8 mm 8 mm 3 mm 10 (0.4) mm (in) A0017844 4 Geräteausführungen mit Anschlussbeispielen Kabel Gerätestecker für Signalübertragung Gerätestecker für Versorgungsspannung Je nach Gehäuseausführung die Vor-Ort-Anzeige vom Hauptelektronikmodul trennen: Betriebsanleitung zum Gerät . -
Seite 17: Spezielle Anschlusshinweise
Proline 100 EtherNet/IP Elektrischer Anschluss Spezielle Anschlusshinweise 5.3.1 Anschlussbeispiele EtherNet/IP A0028767 5 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer Hardwareeinstellungen 5.4.1 Geräteadresse einstellen EtherNet/IP Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar. -
Seite 18: Schutzart Sicherstellen
Elektrischer Anschluss Proline 100 EtherNet/IP Adressierungsart ab Werk Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf OFF. IP-Adresse ab Werk DHCP Server aktiv Zur Geräteadressierung via Software Adresse einstellen OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0017913 ‣... -
Seite 19: Anschlusskontrolle
Proline 100 EtherNet/IP Elektrischer Anschluss Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack"). A0029278 Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? ... -
Seite 20: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Proline 100 EtherNet/IP Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) und Workstation zur Messgerätbedie- nung mit Add-on-Profil Level 3 für Software "RSLogix 5000" (Rockwell Automation) Endress+Hauser... -
Seite 21: Aufbau Und Funktionsweise Des Bedienmenüs
Proline 100 EtherNet/IP Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 6.2.1 Aufbau des Bedienmenüs Bedienmenü für Bediener und Instandhalter Language Betrieb aufgabenorientiert Setup Diagnose Bedienmenü für Experten Experte funktionsorientiert A0014058-DE 6 Schematischer Aufbau des Bedienmenüs 6.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). -
Seite 22: Voraussetzungen
Bedienungsmöglichkeiten Proline 100 EtherNet/IP 6.3.2 Voraussetzungen Computer Hardware Schnittstelle Der Computer muss über eine RJ45-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Stecker. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Computer Software Empfohlene Betriebssysteme Microsoft Windows 7 oder höher. - Seite 23 Proline 100 EtherNet/IP Bedienungsmöglichkeiten Gerät Serviceschnittstelle CDI-RJ45 IP-Adresse Ist die IP-Adresse des Gerätes nicht bekannt, kann der Aufbau der Kommunika- tion zum Webserver über die Default-IP-Adresse 192.168.1.212 erfolgen. Ab Werk ist DHCP-Funktion im Gerät aktiviert, d.h. das Gerät erwartet die Zuweisung einer IP-Adresse durch das Netzwerk.
-
Seite 24: Webbrowser Starten
Bedienungsmöglichkeiten Proline 100 EtherNet/IP Ab Werk arbeitet das Messgerät mit dem Dynamic Host Configuration Protocol (DHCP), d.h. die IP-Adresse des Messgeräts wird vom Automatisierungssystem (DHCP-Server) automatisch zugewiesen. Für den Aufbau einer Netzwerkverbindung über die Serviceschnittstelle (CDI-RJ45): DIP- Schalter "Default IP-Adresse" auf ON gesetzt werden. Anschließend besitzt das Messgerät die fest zugewiesene IP-Adresse: 192.168.1.212. - Seite 25 Proline 100 EtherNet/IP Bedienungsmöglichkeiten 6.3.5 Bedienoberfläche A0032879 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Navigationsbereich Bediensprache auf der Vor-Ort-Anzeige Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Messstellenbezeichnung • Gerätestatus mit Statussignal • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät •...
-
Seite 26: Navigationsbereich
Bedienungsmöglichkeiten Proline 100 EtherNet/IP Funktionen Bedeutung Datenaustausch zwischen PC und Messgerät: • Gerätekonfiguration: – Einstellungen vom Gerät laden (XML-Format, Konfiguration sichern) – Einstellungen ins Gerät speichern (XML-Format, Konfiguration wiederherstellen) • Logbuch - Ereignislogbuch exportieren (.csv-Datei) Datenmanage- • Dokumente - Dokumente exportieren: ment –... -
Seite 27: Ausloggen
Proline 100 EtherNet/IP Systemintegration Funktionsumfang von Parameter "Webserver Funktionalität" Option Beschreibung • Der Webserver ist komplett deaktiviert. • Der Port 80 ist gesperrt. • Die komplette Webserver-Funktionalität steht zur Verfügung. • JavaScript wird genutzt. • Das Passwort wird verschlüsselt übertragen. -
Seite 28: Zyklische Datenbearbeitung Ethernet/Ip
Systemintegration Proline 100 EtherNet/IP Zyklische Datenbearbeitung EtherNet/IP 7.1.1 Zyklische Datenübertragung Zyklische Datenübertragung bei Verwendung der Gerätestammdatei (GSD). Blockmodell Das Blockmodell zeigt welche Ein- und Ausgangsdaten das Messgerät für das "implicite Mes- saging" zur Verfügung stellt. Der zyklische Datenaustausch erfolgt mit einem EtherNet/IP Scanner, z.B. - Seite 29 Proline 100 EtherNet/IP Systemintegration Konfiguration 3: Exclusive Owner Multicast Input Assembly Configurable Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 68 – Output Assembly Fix O → T Konfiguration 0 x 66 Input Assembly Fix T → O Konfiguration...
- Seite 30 Systemintegration Proline 100 EtherNet/IP Konfiguration 8: Input Only Multicast Input Assembly Configurable Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 69 – – Output Assembly Fix O → T Konfiguration 0 x C7 – – Input Assembly Fix T →...
- Seite 31 Proline 100 EtherNet/IP Systemintegration Mögliche Eingangswerte Mögliche Eingangswerte 1…10: • Aus • Temperaturkompensierte dynami- • Schwankung Rohrdämpfung 0 • Massefluss sche Viskosität • Schwankung Rohrdämpfung 1 • Volumenfluss • Temperaturkompensierte kinema- • Erregerstrom 0 • Normvolumenfluss tische Viskosität • Erregerstrom 1 •...
- Seite 32 Systemintegration Proline 100 EtherNet/IP Bezeichnung Beschreibung (Format) Byte Wert 10. Steuerung Summenzähler 1 5…6 0…8 • 32226: Aufsummieren (Integer) • 32490: Reset und Anhalten • 32228: Vorgabewert und Anhalten • 198: Reset und Aufsummieren • 199: Vorgabewert und Auf- summieren 11.
-
Seite 33: Inbetriebnahme
Proline 100 EtherNet/IP Inbetriebnahme Bezeichnung Beschreibung (Format) Byte Wert 24. Nicht verwendet 39…40 0…8 – 25. Start Verifikation (Integer) 41…42 0…8 • 32378: Start • 32713: Abbruch 26. Nicht verwendet 43…64 0…8 – Inbetriebnahme Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣... -
Seite 34: Einstellungen Schützen Vor Unerlaubtem Zugriff
Diagnoseinformationen Proline 100 EtherNet/IP Einstellungen schützen vor unerlaubtem Zugriff Um die Parametrierung des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten des Schreibschutzes: • Zugriff auf Parameter via Freigabecode schützen • Zugriff auf Vor-Ort-Bedienung via Tastenverriegelung schützen • Zugriff auf Messgerät via Verriegelungsschalter schützen Detaillierte Angaben zum Schützen der Einstellungen vor unerlaubtem Zugriff: Betriebs-... - Seite 35 Proline 100 EtherNet/IP Diagnoseinformationen Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 ³ m /h Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße Diagnose Fehlerbehebungsmaßnahme:...
- Seite 36 www.addresses.endress.com...
