Proline 200 PROFIBUS PA
1
8
3

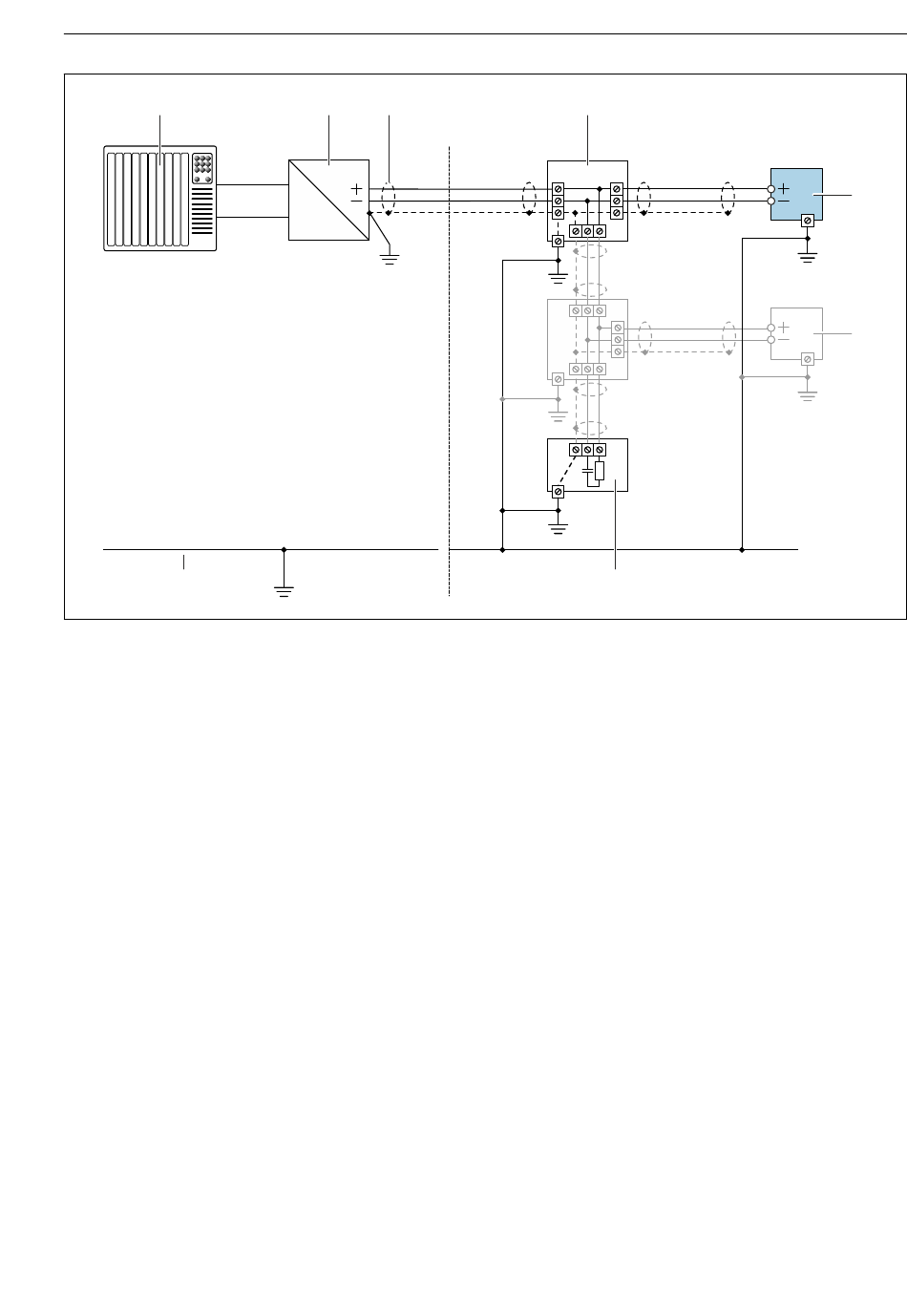

Anschlussbeispiel für PROFIBUS PA
1
Automatisierungssystem (z.B. SPS)
2
Segmentkoppler PROFIBUS PA
3
Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen;
Kabelspezifikation beachten
4
T-Verteiler
5
Messgerät
6
Lokale Erdung
7
Busabschluss (Terminator)
8
Potenzialausgleichsleiter
5.1.8
Anforderungen an Speisegerät
Versorgungsspannung
Messumformer
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig.
Endress+Hauser
2
3
6
4
6
6
6
7
Elektrischer Anschluss
5
6
5
6
A0028768
19
