Elektrischer Anschluss
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
5. Kabel gemäß Klemmenbelegung anschließen →  17.
6.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Kabelverschraubungen fest anziehen.
7. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.

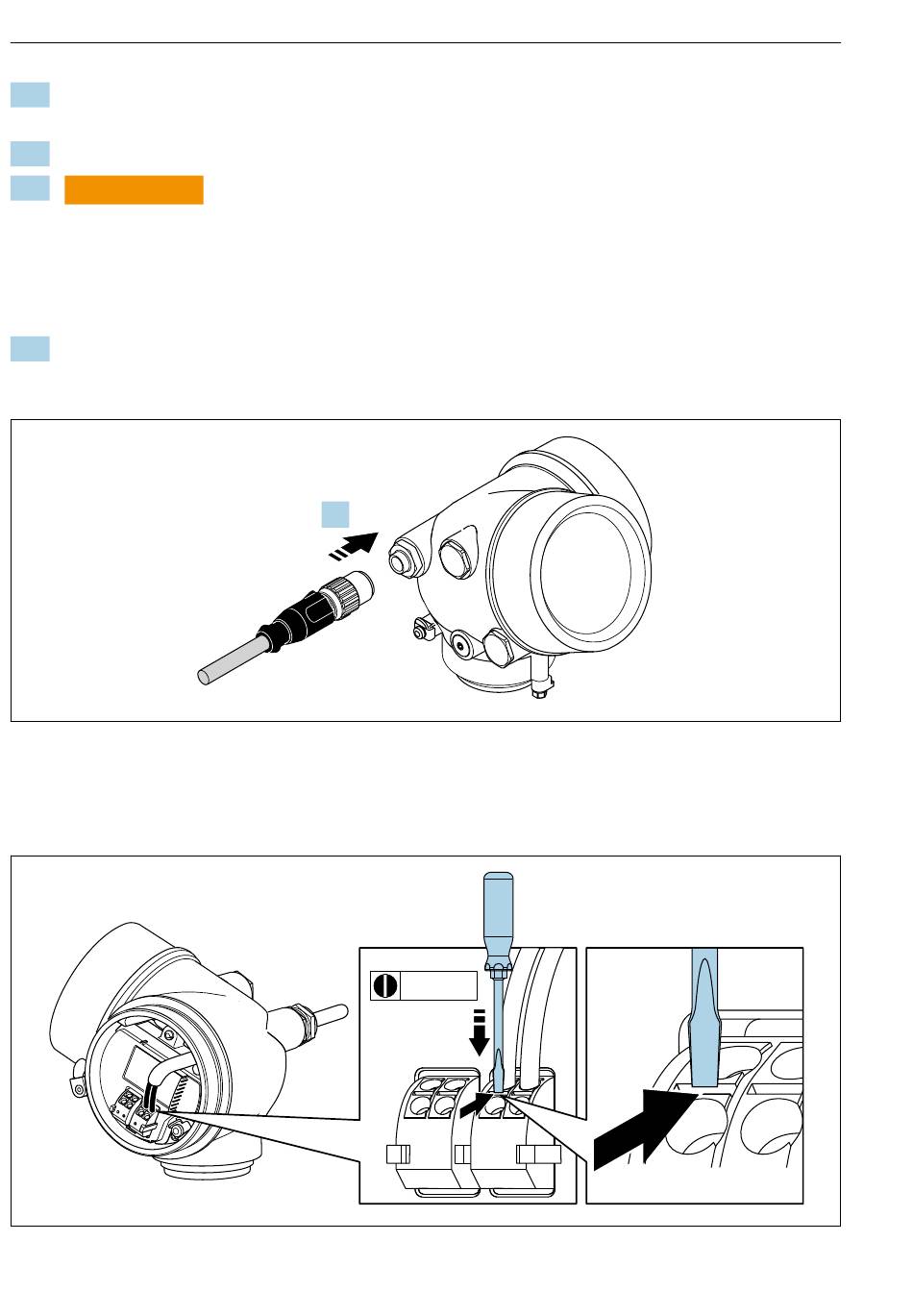

Anschluss über Gerätestecker
‣
Gerätestecker einstecken und fest anziehen.
Kabel entfernen
22
1.
3 (0.12)
3 4 1
Proline 200 PROFIBUS PA
2
A0032229
A0032240
