Elektrischer Anschluss

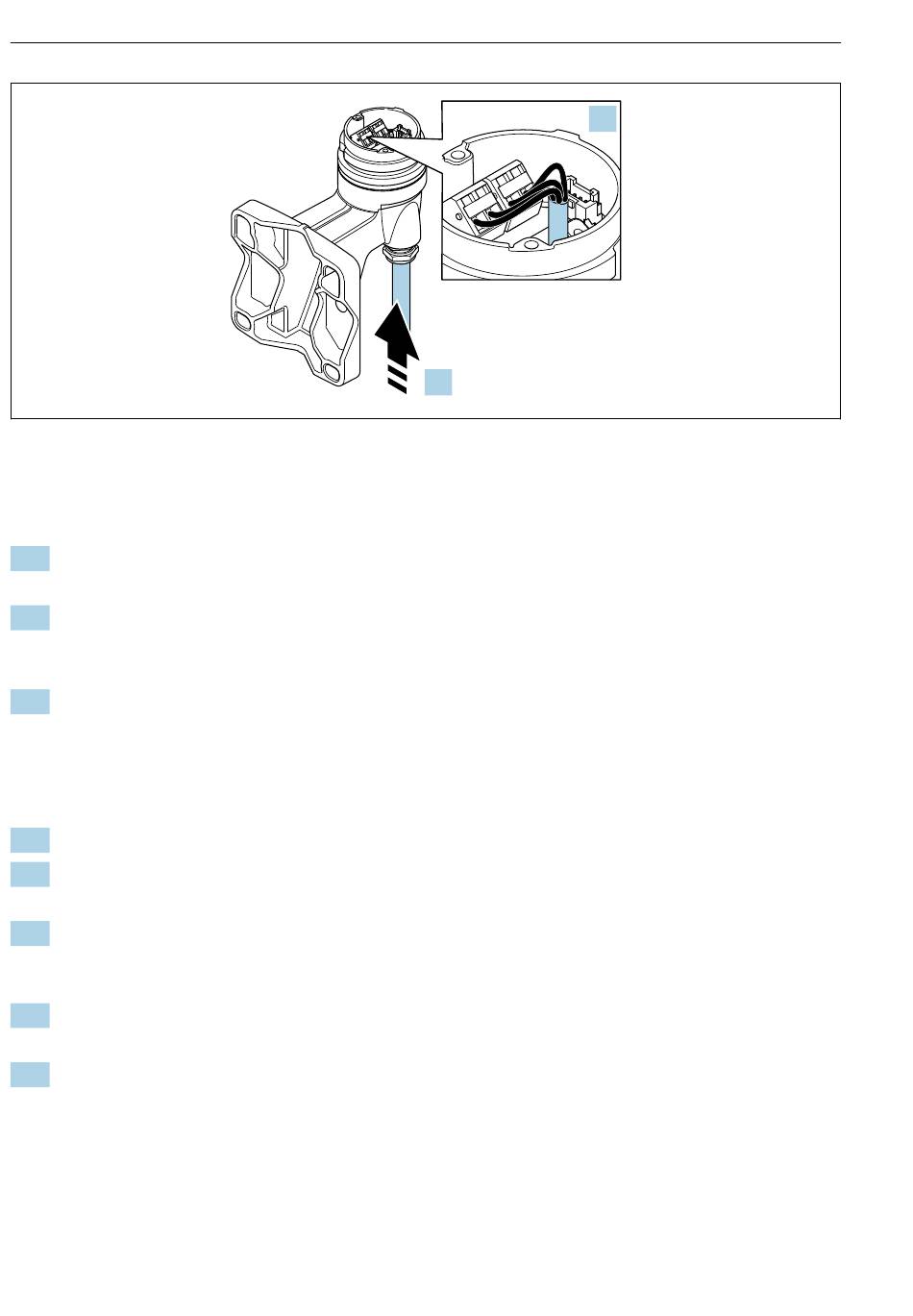

 7 Beispielgrafik
Verbindungskabel (Standard, verstärkt)
8. Das Signalkabel von der Anschlussplatine des Wandhalters ausstecken. Dabei die Arre-
tierung am Stecker zusammendrücken. Messumformergehäuse entfernen.
9. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei Ver-
bindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbindungs-
kabels verwenden).
10. Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = gelbes Kabel
Klemme 4 = grünes Kabel
11. Kabelschirm über Kabelzugentlastung anschließen.
12. Die Schrauben der Kabelzugentlastung mit einem Anziehdrehmoment in einem Bereich
von 1,2 ... 1,7 Nm anziehen.
13. Messumformergehäuse in umgekehrter Reihenfolge wieder zusammenbauen.
Verbindungskabel (Option Masse Druck-/Temperaturkompensiert)
8. Beide Signalkabel von der Anschlussplatine des Wandhalters ausstecken. Dabei die
Arretierung am Stecker zusammendrücken. Messumformergehäuse entfernen.
9. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei Ver-
bindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbindungs-
kabels verwenden).
