3.4 Einbau
Bodenteil, kompletter Boden-/Hofablauf
In der vorbereiteten Baugrube wird ein waagrechter
Untergrund mit verdichtetem Schotter, Kies, etc. erstellt.
Die Schichtdicke sollte ca. 30 cm betragen.
Um das Bodenteil vollflächig einbauen zu können, muss
eine Schicht mit ca. 5-10 cm Split auf den verdichteten
Schotter, Kies aufgetragen werden (nicht bei Einbau
eines kompletten KESSEL-Boden-/Hofablaufes System
400).
Sind zusätzliche seitliche Zuläufe erforderlich, so sind
diese entsprechend anzubringen (siehe "Anschluss von
weiteren Zuläufen", Seite 14) - (nicht bei Einbau eines
kompletten KESSEL-Boden-/Hofablaufes System 400).
Das Bodenteil, bzw. den kompletten Boden-/Hofablauf auf
den vorbereiteten Baugrund setzen und den Zulauf / die
Zuläufe sowie den Auslauf anschließen. (Bei der Verwen-
dung von Steinzeug oder Gussrohren werden handelsüb-
liche Übergangsstücke verwendet).
Anschließend das Bodenteil, bzw. den Boden-/Hofablauf
mit der Wasserwaage ausrichten und mit Schotter, Kies
verfüllen.
12 / 80

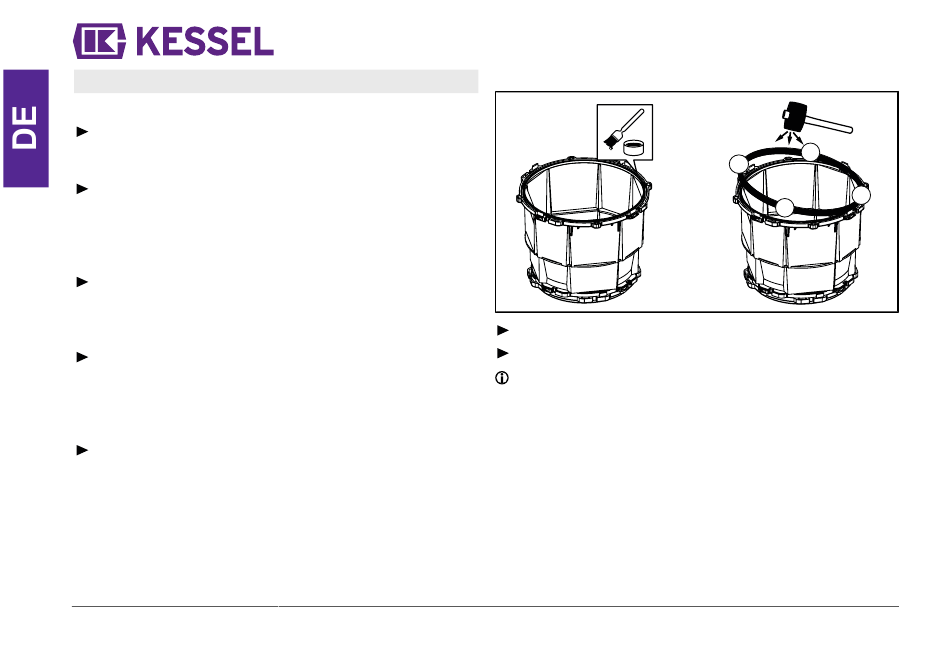

Dichtungen einsetzen
Einzelteile der Dichtungen einfetten.
Dichtungen gemäß Abbildung montieren.
Auf die zwei verschiedenen Dichtungsdurchmesser ach-
ten.
